Монитор диаграммы расчёта

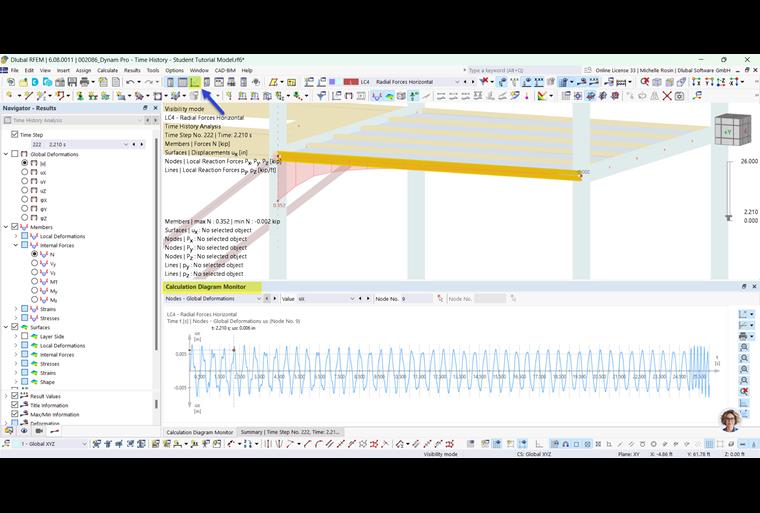

Монитор диаграмм расчёта позволяет напрямую изображать результаты узла как функцию времени, без необходимости задавать одну или несколько диаграмм расчёта . Вы можете получить доступ к этой функции с помощью кнопки [Выбрать] на панели инструментов.

По умолчанию монитор диаграмм расчёта расположен под таблицей. Его можно поместить в нужное место, захватив с помощью мыши строку заголовка и переместив. Затем настройте размер окна.

Выберите тип результата в первом списке слева. Затем во втором списке ('Значение') укажите, какие значения результатов должны отображаться. Введите номер соответствующего узла или задайте его с помощью кнопки Выбрать индивидуально графически на модели.

Само отображение результатов настраивается с помощью кнопок справа. Эти функции описаны в Разделе Antwortspektrum главе.

Совет

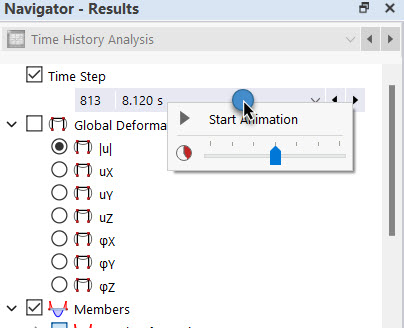

Если вы запустите анимацию шагов времени в Навигаторе - Результаты, движущиеся значения также отображаются вдоль диаграммы.
