Диаграммы расчёта

Все определенные вами расчетные диаграммы перечислены на вкладке « Расчетные диаграммы» в категории таблиц ' Обзор '. Для анализа пустых значений доступны специальные типы диаграмм.

Расчетные диаграммы в таблице для расчета на утечку

Вы можете использовать кнопку в столбце ' Опции ', чтобы проверить параметры расчетной диаграммы. Появится диалоговое окно Изменить диаграмму расчета . Либо используйте категорию 'Расчетные диаграммы' в навигаторе данных, чтобы открыть это диалоговое окно.

Кривая сходимости

Тип диаграммы 'Диаграмма сходимости' позволяет проверить, как максимальная деформация развивается в ходе расчета вытеснения.

Диалоговое окно «Изменить диаграмму расчета» - диаграмма сходимости

Этот рисунок соответствует расчетной диаграмме, которая отображалась во время анализа pushover в окне Отображается ход расчета .

Диаграмма сила-деформация

Тип диаграммы 'Базис' предлагает возможность отображения диаграммы силы-деформации для расчета толкания.

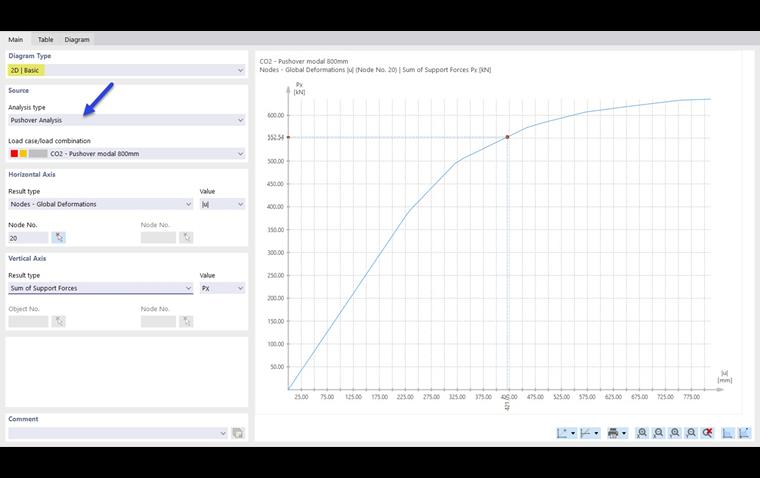

Принципиальная диаграмма кривой ослабления

В разделе 'Источник' выберите тип анализа Пустого анализа. Например, если вы сравните перемещение верхнего узла с суммой горизонтальных сил опоры, вы получите кривую грузоподъемности. Это позволяет оценить «деформационную способность» конструкции.

Диаграмма Pushover (ADRS)

Тип диаграммы 'Pushover ADRS' позволяет проанализировать результаты расчета на небольшую нагрузку на специальной диаграмме. Здесь вы можете визуализировать действие и поведение конструкции в виде представления ADRS ( спектр реакции на смещение при ускорении ).

Диаграмма ADRS со спектром потребностей и спектром мощностей

Горизонтальная ось ' ' жестко связана со значением d * смещения конструкции. Для ' вертикальной оси ' доступны следующие типы результатов:

• Спектр требований: Ускорение конструкции от горизонтальных сил (спектр реакций)
• Спектр емкости, билинейный: Идеализированная кривая производительности здания по норме
• Диапазон производительности: Кривая несущей способности с фактическими деформациями здания
• Диапазон требований | Спектр емкости, билинейный: Наложение спектра спроса и идеализированного спектра мощностей
• Диапазон требований | Спектр емкости, билинейный | Диапазон производительности: Совмещение диапазона требований и двух вариантов диапазона производительности

Целевой сдвиг d_t * получается в результате наложения кривых.
