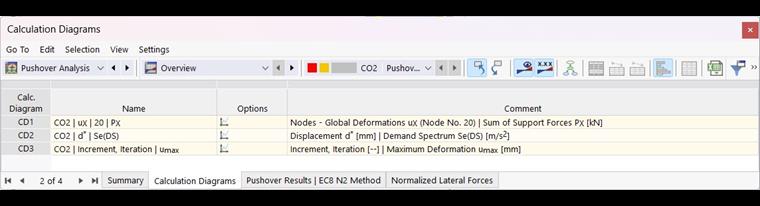

Všechny průběhy výpočtu, které jste definovali, se zobrazí v záložce Průběhy výpočtu v kategorii tabulek 'Přehled'. Pro analýzu posunu jsou k dispozici speciální typy grafů.
Parametry výpočtového diagramu lze zkontrolovat pomocí tlačítka
ve sloupci 'Možnosti'. Otevře se dialog Upravit diagram výpočtu . Dialog lze také otevřít z kategorie 'Průběhy výpočtů' v navigátoru dat.

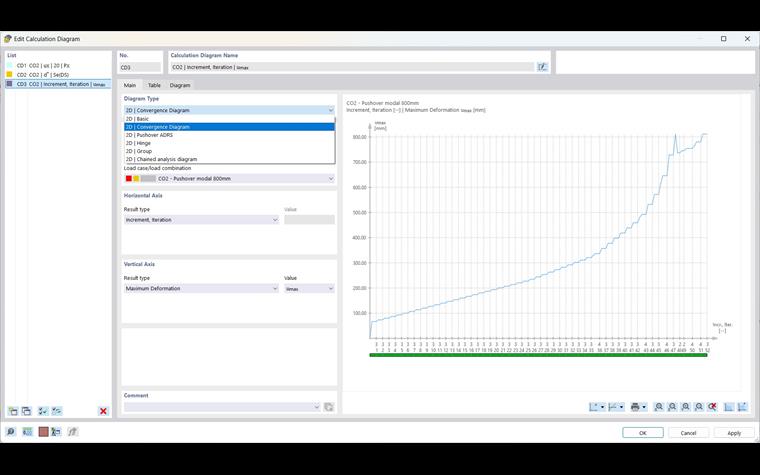

Průběh konvergence
Typ diagramu 'diagram konvergence' umožňuje zkontrolovat, jak se vyvíjí maximální deformace v průběhu analýzy tlakového přetvoření.
Tento obrázek odpovídá výpočtovému diagramu, který byl zobrazen při analýze přetlaku v okně Zobrazí se průběh výpočtu.
Diagram síla-deformace
Typ diagramu 'Basis' nabízí možnost zobrazit diagram síla-deformace pro posouzení tlakového přetlaku.
V sekci 'Zdroj' vyberte typ analýzy tlakové přepětí. Pokud například porovnáme posun horního uzlu se součtem vodorovných podporových sil, dostaneme křivku únosnosti. To umožňuje posoudit "deformační únosnost" konstrukce.

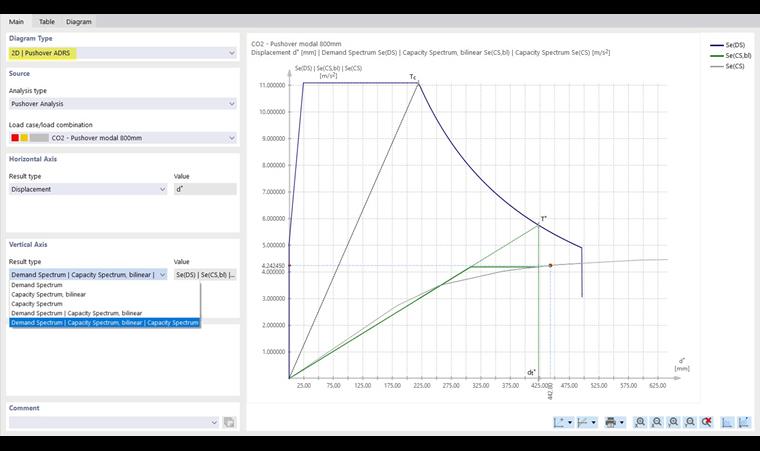

Diagram posunu (ADRS)
Typ diagramu 'Pushover ADRS' umožňuje vyhodnotit výsledky analýzy tlakových vlivů ve speciálním výpočtovém diagramu. Zde si můžete představit působení a chování konstrukce ve formě zobrazení jako ADRS ( Acceleration Displacement Response Spectrum ).
'Horizontální osa' je pevně vztažena k hodnotě d * posunu konstrukce. Pro svislou osu ' ' jsou k dispozici následující typy výsledků:
- Rozsah požadavků: Zrychlení konstrukce od vodorovných sil (spektrum odezvy)
- Spektrum kapacit, bilineární: Idealizovaná únosnost budovy podle normy
- Rozsah nosnosti: Křivka únosnosti se skutečným deformačním chováním budovy
- Rozsah požadavků | Spektrum kapacit, bilineární: Superpozice spektra poptávky a idealizovaného kapacitního spektra
- Rozsah požadavků | Spektrum kapacit bilineární | Rozsah nosnosti: Složení rozsahu požadavků a dvou variant rozsahu výkonu
Požadované posunutí dt * vyplývá ze superpozice křivek.
