Výsledky po prutech

V kategorii výsledků v tabulce Výsledky po prutech jsou uvedeny výsledky pushover analýzy, které jsou k dispozici pro pruty. Die Ergebnisse sind in den beiden Registern nach Stabnummern sortiert.

Informace

Im Kapitel Ergebnisse stabweise des RFEM-Handbuchs sind die Standard-Ergebnisarten für Stäbe beschrieben.

Lokální deformace

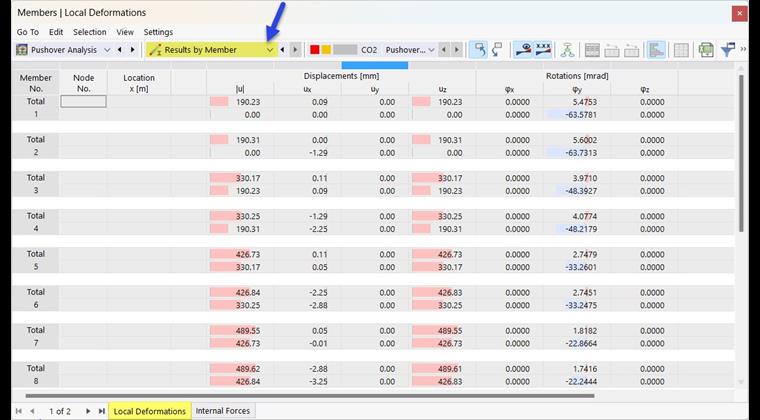

Die lokalen Stabverformungen können Sie grafisch über die Navigator-Kategorie 'Stäbe' 'Lokale Verformungen' darstellen (siehe Bild Lokale Stabverformungen im Navigator auswählen ). Im Tabellenregister 'Lokale Verformungen' werden die Werte der Stabverformungen aufgelistet.

Folgende Ergebnisse stehen zur Verfügung:

  • Absolute Gesamtverschiebung |u|
  • Lokale Verschiebungen ux, uy und uz
  • Lokale Verdrehungen φx, φy und φz

Die Verformungen beziehen sich auf die lokalen Stabachsen.

Vnitřní síly

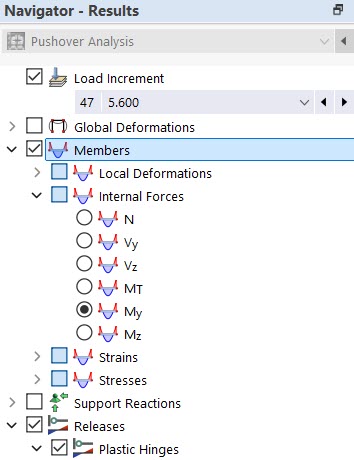

Sie können die Stabschnittgrößen grafisch über die Navigator-Kategorie 'Stäbe' → 'Schnittgrößen' anzeigen.

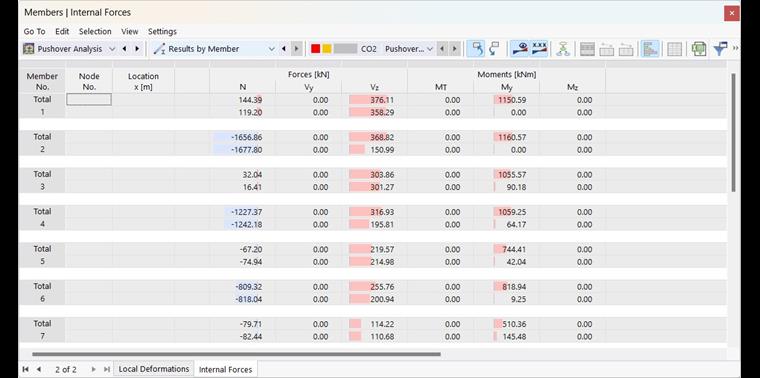

Im Tabellenregister 'Schnittgrößen' werden die Schnittgrößen der Stäbe in numerischer Form dargestellt.

Folgende Ergebnisse stehen zur Verfügung:

  • Kräfte N, Vy und Vz
  • Momente MT, My und Mz

Informace

Die Ergebnisse der Tabelle sind auf die Laststufe bezogen, die Sie im Navigator eingestellt haben (siehe Bild Laststufe auswählen ).
