U modelů s pruty je modální analýza ovlivněna zadáním dělení prutů. Nastavení pro RFEM a RSTAB se provádí v dialozích specifických pro daný program.
Nastavení sítě prvků (pro RFEM)
Síť konečných prvků má vliv na stanovení vlastních čísel.
Hmoty se použijí na uzly sítě KP. Pruty bez uzlů sítě KP vytvořené v důsledku dělení a pruty neintegrované do ploch mají pouze jeden uzel sítě KP na začátku prutu a jeden na konci prutu. V případě diagonální matice hmot se hmoty těchto prutů soustředí na obou koncových uzlech. Pokud jsou tyto uzly podepřeny, nemusí být možné vypočítat vlastní čísla.

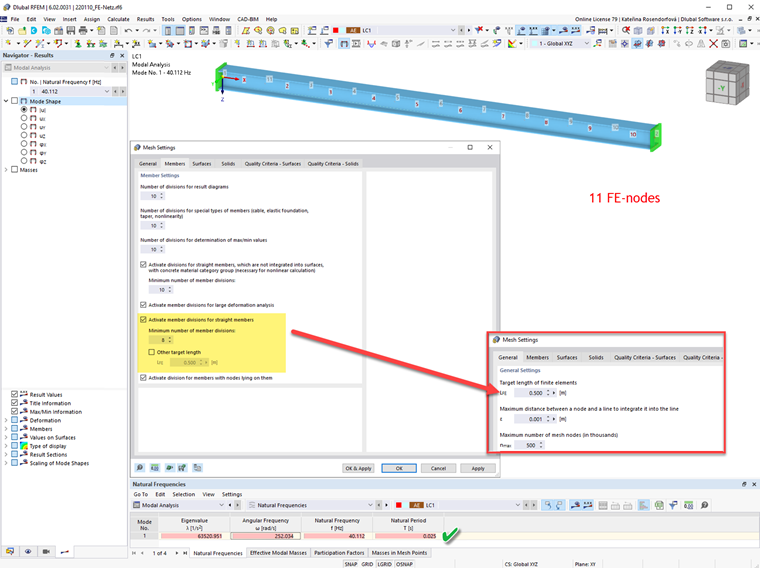

Chcete-li u takových prutů vynutit dělení prutů, vyberte možnost Nastavení sítě prvků]] v záložce ' v [[#/cs/stahovani-a-informace/dokumenty/online-manualy/rfem-6/000242 Pruty', zaškrtávací políčko Aktivovat dělení prutů pro analýzu velkých deformací. analýza, stabilita konstrukce, dynamická analýza atd. Ve výše uvedeném příkladu se na nosníku o délce 5,0 m vytvoří celkem jedenáct uzlů sítě KP s dělením '10' pro speciální typy prutů. Hmoty nyní působí nejen na podepřené uzly, ale také podél prutu. Lze tak stanovit vlastní tvary.
Dělení prutů (pro RSTAB)
Dělení prutů mají vliv na stanovení vlastních čísel.
V dělicích bodech se použijí hmoty. Pruty bez zadaného dělení mají pouze jeden dělicí bod na začátku i na konci prutu. V případě diagonální matice hmot se hmoty těchto prutů soustředí na obou koncových uzlech. Wenn diese Knoten gelagert sind, können unter Umständen keine Eigenwerte berechnet werden (vgl. Bild Fehlerhafte Eigenwerte).

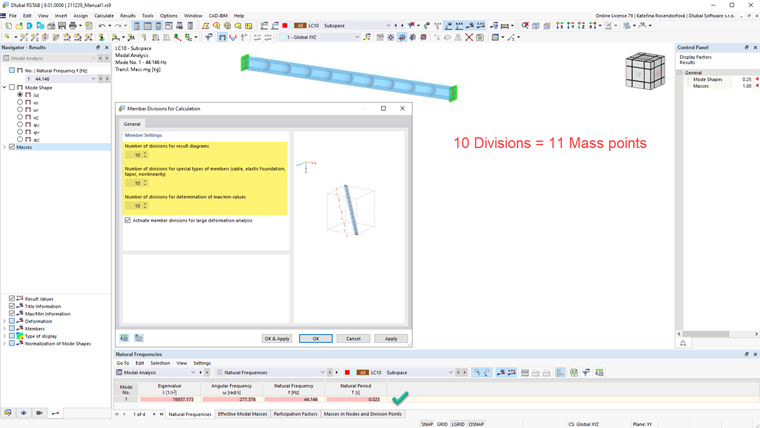

Pro vynucené dělení prutů je třeba zadat číslo v dialogu "Upravit". Member Divisions for Calculation zadejte příslušný počet dělicích bodů. Lze tak stanovit vlastní tvary.
Pro modální analýzu se použije největší hodnota "N" z dělení prutu. Nejdelší prut modelu se vydělí hodnotou "N". Výsledkem je maximální délka dělení prutu. Tato délka se používá pro stanovení dělení prutů všech ostatních prutů: Délky prutů se vydělí dělicí délkou a zaokrouhlí se nahoru na nejbližší celé číslo.
