Ve statické analýze se zadávají zatížení a vnitřní síly. Dynamická analýza je naproti tomu založena na hmotách . Pro addon ' Modální analýza ' existuje několik možností pro zadání hmot pro stanovení vlastních frekvencí a vlastních tvarů.
Importovat hmoty

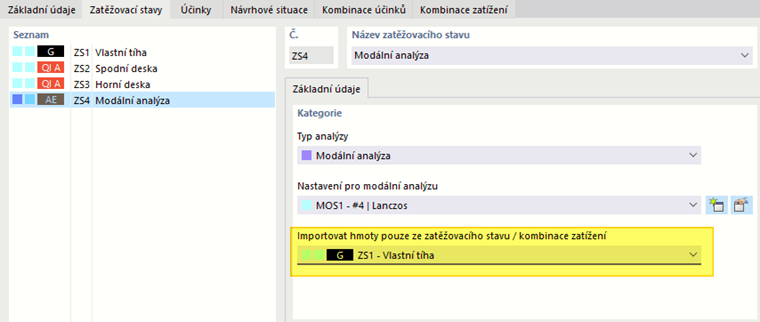

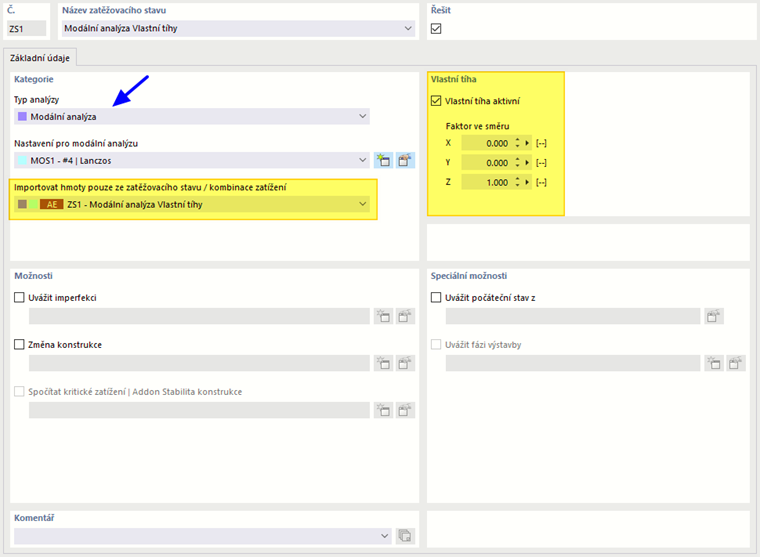

Zatížení a hmoty můžete importovat ze zatěžovacích stavů, kterým jste přiřadili typ analýzy ' Modální analýza ', a použít je tak přímo pro modální analýzu (viz obrázek image027385 Zatěžovací stav typu ' Modální analýza ' pro přímý přenos zatížení ). Lze převzít také hmoty z jiného zatěžovacího stavu nebo kombinace zatížení (viz obrázek image027386 Převzít hmoty ze zatěžovacího stavu a obrázek image027388 Převzít hmoty z kombinace zatížení ). Importuje typy zatížení, jako jsou síly a momenty, a převádí je na hmoty.
Další údaje pro hmoty (typ převodu hmoty, nastavení hmotové matice, zanedbání hmot) lze zadat v nastavení modální analýzy .
Síly se převedou na hmoty pomocí konstanta konverze hmoty , použitý pro model - uloží se základní informace. Přednastavení pro g je 10 m/s² (1 kN = 100 kg).
Zatěžovací stavy lze kombinovat v návrhové situaci a vytvořit tak kombinaci zemětřesení a hmoty (viz obrázek # extbookmark manual|Obrázek 027382|Návrhová situace 'kombinace zemětřesení/hmota' #).
Zadání hmot
Kromě nebo jako alternativu k možnostem popsaným při importu hmot lze v zatěžovacím stavu pro modální analýzu ručně definovat také hmoty uzlů, linií, prutů nebo ploch nebo lze definovat momenty setrvačnosti. Tyto možnosti popisujeme v kapitole Přídavné hmoty .
Pokud jste pro zatížení nastavili ]] ' součinitel násobení ', nebude se při modální analýze zohlednit. V takovém případě nastavte součinitel zatěžovacího stavu v manuálu # extbookmark |KZ-ručně|ručně definovanou kombinací zatížení # pro změnu velikosti hmot.
