W analizie statycznej definiowane są obciążenia i siły wewnętrzne. Z kolei analiza dynamiczna opiera się na masach . W przypadku rozszerzenia ' Analiza modalna ' istnieje kilka opcji definiowania mas do określania częstotliwości drgań własnych i postaci drgań własnych.
Importuj masy

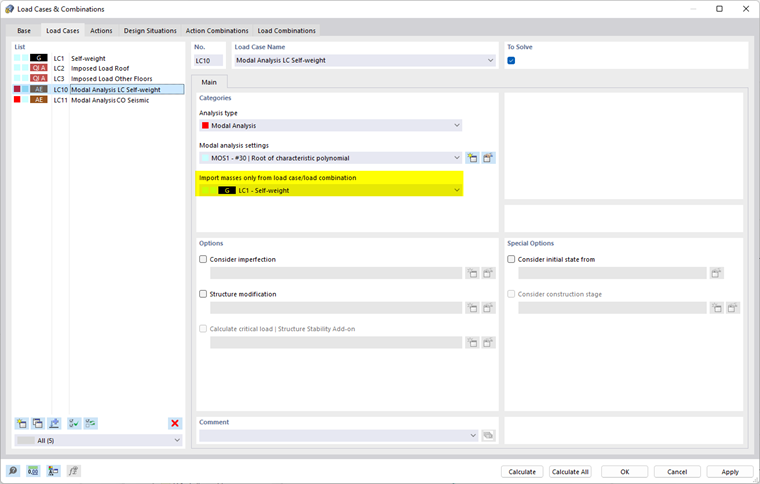

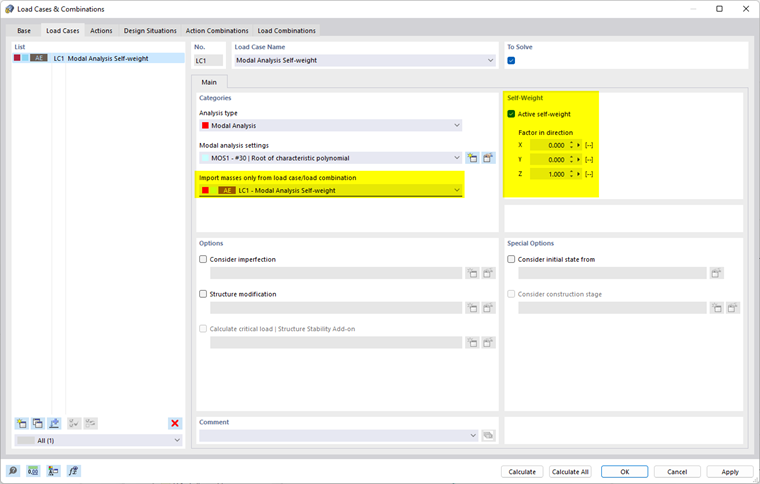

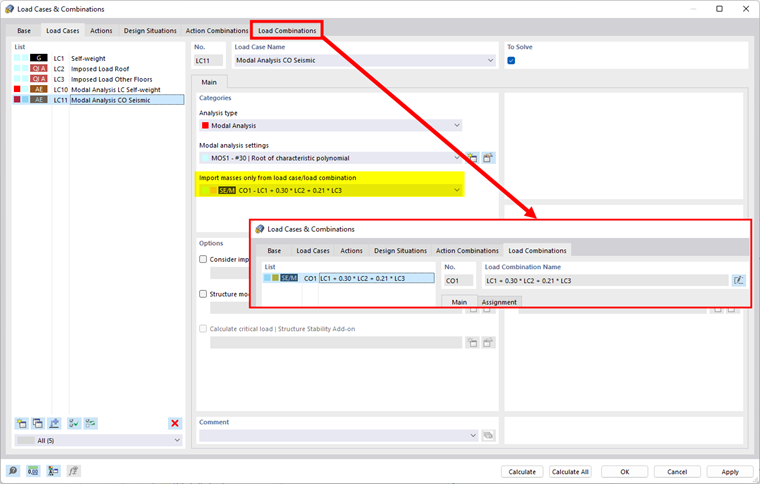

Istnieje możliwość zaimportowania obciążeń i mas z przypadku obciążenia, któremu przypisano typ analizy 'Analiza modalna ' i wykorzystania ich bezpośrednio do analizy modalnej (patrz ilustracja image027385 Przypadek obciążenia typu ' Analiza modalna ' dla bezpośredniego przeniesienia obciążenia ). Można również przejąć masy z innego przypadku obciążenia lub kombinacji obciążeń (patrz rysunek image027386 Przejmij masy z przypadku obciążenia i rysunek image027388 Przejmij masy z kombinacji obciążeń ). Importuje typy obciążeń, takie jak siły i momenty, i konwertuje je na masy.
Dalsze specyfikacje dla mas (typ konwersji masy, ustawienia macierzy mas, pomijanie mas) można wprowadzić w ustawieniach analizy modalnej .
Siły są przekształcane na masy przy użyciu stałej konwersji masy , która wynosi użyte dla modelu - Zapisane są podstawowe informacje. Domyślne ustawienie dla g wynosi 10 m/s² (1 kN = 100 kg).
Przypadki obciążeń w sytuacji obliczeniowej można łączyć w celu utworzenia kombinacji trzęsienie ziemi/masa (patrz rysunek # extbookmark manual|image027382|Sytuacja obliczeniowa 'trzęsienie ziemi/kombinacja masy' #).
Zdefiniuj masy
Oprócz lub alternatywa dla opcji importu mas, istnieje możliwość ręcznego zdefiniowania mas węzłowych, liniowych, prętowych lub powierzchniowych w przypadku obciążenia analizy modalnej lub zdefiniowania powierzchniowych momentów bezwładności. Możliwości te zostały opisane w rozdziale Masy dodatkowe .
Jeżeli dla obciążenia został ustawiony ]] współczynnik 'mnożnika', nie jest on uwzględniany w analizie modalnej. W takim przypadku należy ustawić współczynnik przypadku obciążenia w # extbookmark manual|LC-ręcznie|ręcznie zdefiniowaną kombinację obciążeń # w celu skalowania mas.
