Wyniki według prętów

Kategoria wyników w tabeli Wyniki według pręta zawiera wyniki analizy spektralnej prętów dostępnych dla pręty. Die Ergebnisse sind in den einzelnen Registern nach Stabnummern sortiert.

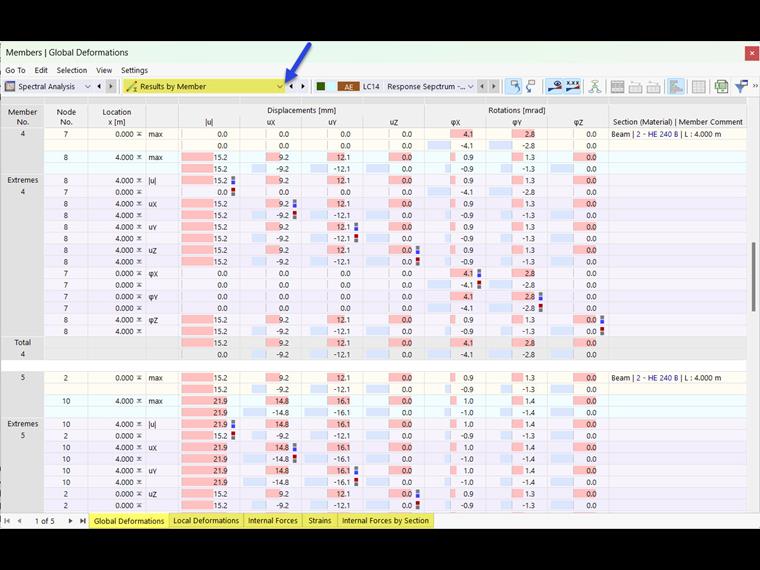

Wyniki według pręta w tabeli dla analizy spektralnej

Odkształcenia globalne

Sie können die Stabverformungen grafisch über die Navigator-Kategorie 'Globale Verformungen' anzeigen (siehe Bild Ergebnisse der Spektralanalyse ). Im Tabellenregister 'Globale Verformungen' werden die Stabverformungen in numerischer Form dargestellt (siehe Bild Ergebnisse stabweise in Tabelle). Dies sind folgende Ergebnisse:

• Absolute Gesamtverschiebung |U|
• Verschiebungen u_X, u_Y und u_Z
• Verdrehungen φ_X, φ_Y und φ_Z.

Die Verformungen beziehen auf die Achsen des globalen Koordinatensystems.

Deformacje lokalne

Die lokalen Stabverformungen können Sie grafisch über die Navigator-Kategorie 'Stäbe' → 'Lokale Verformungen' darstellen (siehe Bild Lokale Stabverformungen im Navigator auswählen ). Im Tabellenregister 'Lokale Verformungen' werden die Werte der Stabverformungen aufgelistet. Dies sind folgende Ergebnisse:

• Absolute Gesamtverschiebung |U|
• Lokale Verschiebungen u_x, u_y und u_z
• Lokale Verdrehungen φ_x, φ_y und φ_z
• Querschnittsverwölbung ω (wenn Add-On Wölbkrafttorsion (7 Freiheitsgrade) aktiviert)

Die Verformungen beziehen sich auf die lokalen Stabachsen.

siły wewnętrzne

Sie können die Stabschnittgrößen grafisch über die Navigator-Kategorie 'Stäbe' → 'Schnittgrößen' anzeigen (siehe Bild Ergebnisse der Spektralanalyse ). Im Tabellenregister 'Schnittgrößen' werden die Schnittgrößen der Stäbe in numerischer Form dargestellt. Dies sind folgende Ergebnisse:

• Kräfte N, V_y und V_z
• Momente M_T, M_y und M_z
• Bimoment M_ω (wenn Add-On Wölbkrafttorsion (7 Freiheitsgrade) aktiviert)
• Torsionsmomente M_{T, pri} und M_{T, sec} (wenn Add-On Wölbkrafttorsion (7 Freiheitsgrade) aktiviert)

odkształcenia

Odkształcenia pręta są to lokalne deformacje w postaci wydłużenia i ścinania. In der Navigator-Kategorie 'Stäbe' → 'Verzerrungen' und dem Tabellenregister 'Verzerrungen' stehen folgende Ergebnisse zur Verfügung:

• Längenänderungen und Schubverzerrungen ε_x, γ_xy und γ_xz
• Torsions- und Biegebeanspruchungen κ_x, κ_y und κ_z

Siły kontaktowe

Für Stäbe, die mit einem Stablager versehen sind, können Sie im Navigator und in der Tabelle die 'Kontaktkräfte' anzeigen lassen. Es sind dies im Einzelnen:

• Kontaktkräfte p_x, p_y und p_z
• Moment m_x

Siłyu wewnętrzne według przekroju

Im Tabellenregister 'Schnittgrößen querschnittsweise' werden die Extremwerte der Schnittgrößen aufgelistet, die für jeden Querschnitt vorliegen.
