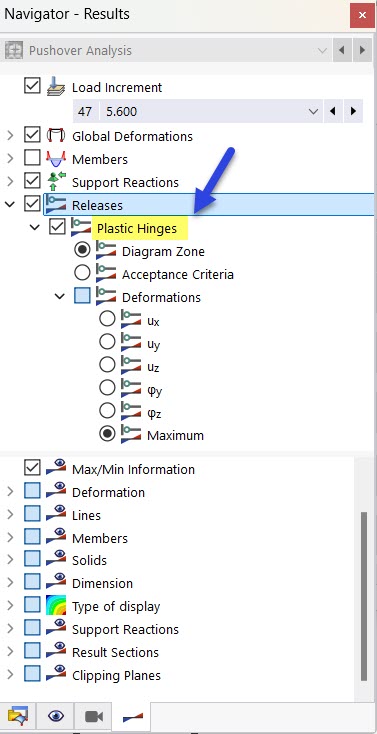

W kategorii Nawigatora 'Aprobaty' można użyć opcji Przeguby plastyczne , aby określić, czy kryteria plastyczności mają być wyświetlane na przegubach na końcach pręta. Pozwala to na graficzne sprawdzenie stopnia uplastycznienia dla każdego poziomu obciążenia.
Stany plastyczności Przegub na końcu pręta są symbolizowane przez duży okrąg z kolorem wypełnienia, który odpowiada przypisaniu kolorom wykresu lub kryteriom akceptacji.

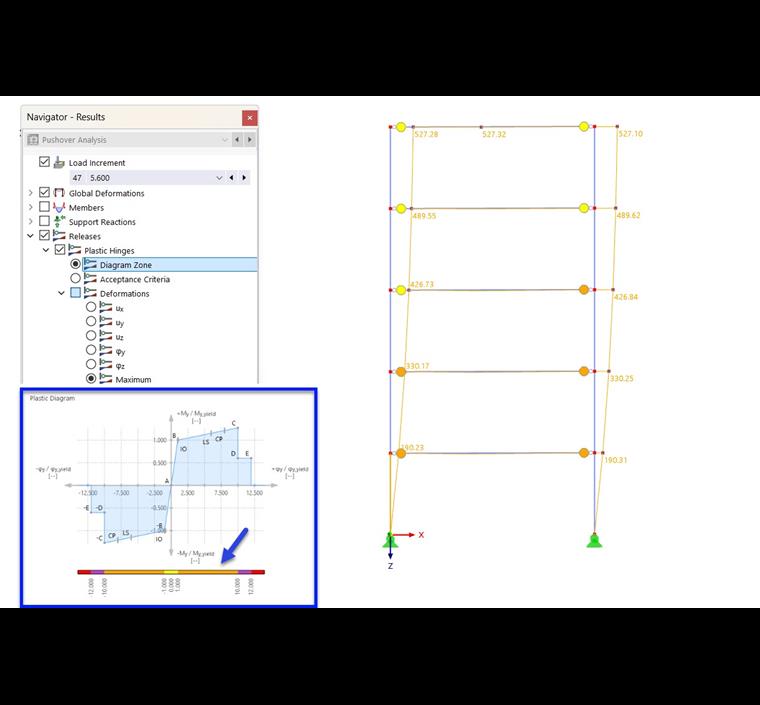

Obszar wykresu
Kolory symboli przegubu wskazują zakres plastyczności, w którym znajdują się odkształcenia i siły wewnętrzne przegubu końca pręta. Odpowiadają one kryteriom na wykresach, które zostały zdefiniowane dla połączeń typu #plasticDiagramUXTab Plastic .
Kryteria akceptacji
Kolory symboli połączeń odpowiadają kolorom obszarów spełniających kryteria bezpieczeństwa, które mają zastosowanie do połączeń typu #plasticDiagramUXTab Plastikowy . Na przykład, są one regulowane w [1 ] Tabela 5-5.
