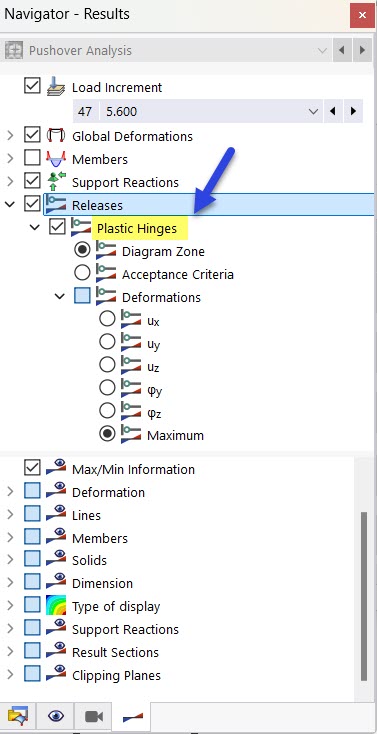

En la categoría del navegador 'Liberaciones' puede usar la entrada Articulaciones plásticas para especificar si los criterios plásticos se deben mostrar en las articulaciones en extremo de barra. Esto le permite comprobar gráficamente las plasticidades para cada nivel de carga.

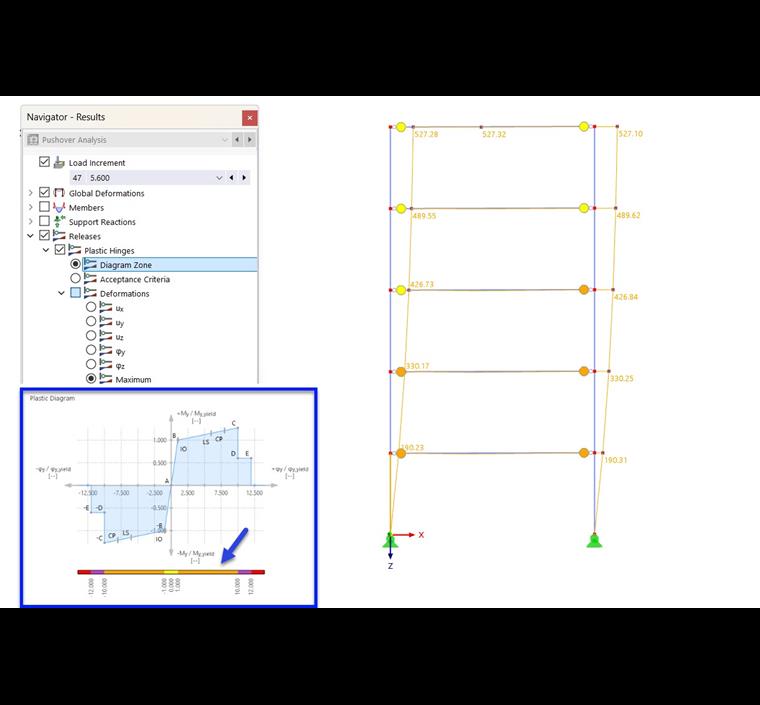

Los estados de plasticidad de las Articulaciones en barra están simbolizadas por un círculo grande con un color de relleno que se corresponde con las asignaciones de colores del diagrama o con los criterios de aceptación.
Zona de diagrama
Los colores de los símbolos de articulación indican el intervalo de plasticidad en el que se encuentran las deformaciones y esfuerzos internos de la articulación en extremo de barra. Se corresponden con los criterios de los diagramas que ha definido para articulaciones del tipo Plástica.
Criterios de aceptación
Los colores de los símbolos de las uniones se corresponden con los de las áreas con los criterios de seguridad que se aplican a las articulaciones del tipo Plástica. Por ejemplo, están regulados en [1] Tabla 5-5.
