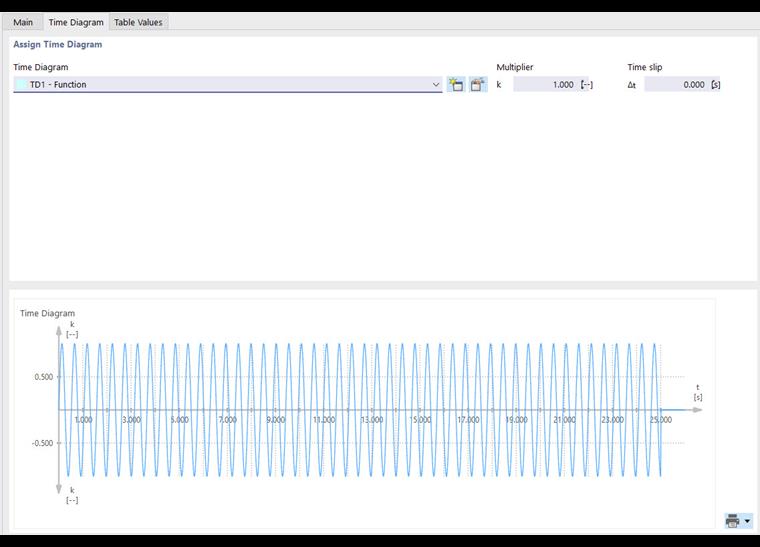

La pestaña Diagrama de tiempos está disponible si ha establecido el tipo de análisis Análisis en el dominio del tiempo ❘ Diagrama de tiempos .
Asignar diagrama de tiempos
En esta sección del diálogo, defina el diagrama de tiempos que describe las cargas definidas de forma variable a lo largo del tiempo. Si ya ha definido uno o más Diagramas de tiempos, puede seleccionarlos en la lista. Haga clic en el botón
para crear un nuevo diagrama de tiempos o en el botón
para editar el diagrama de tiempos seleccionado.
Además, es posible exagerar o aplanar globalmente el diagrama de tiempos utilizando un 'Multiplicador'. Puede comprobar el resultado del cambio de escala con el factor general k en el siguiente diagrama, así como en la pestaña Valores de tabla.
También puede definir un 'Desplazamiento de tiempos', que desplaza el diagrama de tiempos por la distancia de tiempo Δt.
Diagrama
La parte inferior muestra el diagrama de tiempos importado en forma gráfica. Cuando mueve el ratón a lo largo del gráfico de funciones, aparecen las abscisas y ordenadas respectivas. Use la rueda del ratón para hacer zoom, use el botón primario del ratón para mover el diagrama y haga doble clic para restaurar la vista general del diagrama.
