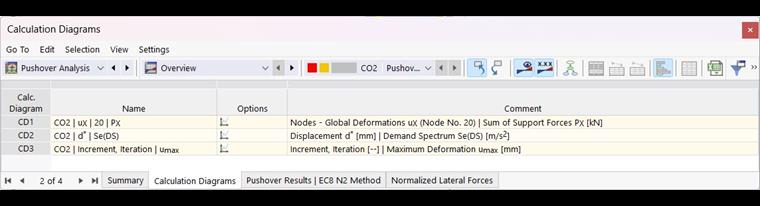

Todos los diagramas de cálculo que ha definido se incluyen en una lisa en la pestaña Diagramas de cálculo de la categoría de tabla Visión de conjunto. Hay tipos de gráficos especiales disponibles para el análisis por empujes incrementales.
Utilice el botón
disponible en la tabla Opciones para comprobar los parámetros de cualquier diagrama de cálculo. Aparece el diálogo Editar diagrama de cálculo. Alternativamente, utilice la categoría Diagramas de cálculo en el Navegador - Datos para abrir este cuadro de diálogo.

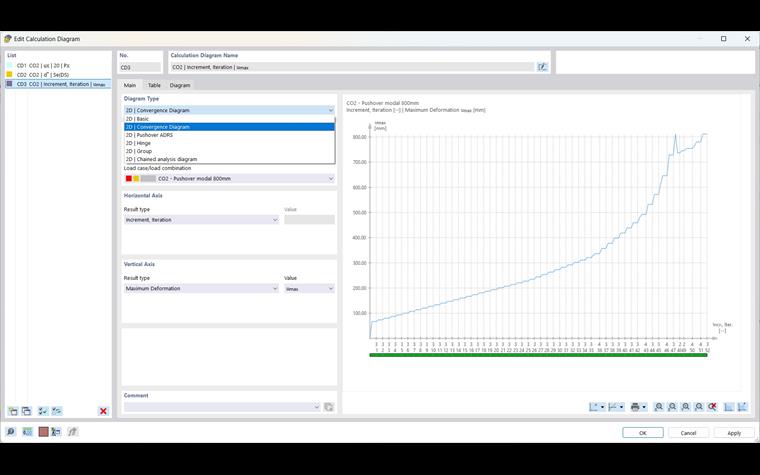

Diagrama de convergencia
El tipo de diagrama Diagrama de convergencia le permite comprobar cómo evoluciona la deformación máxima en el curso del análisis por empujes incrementales.
Este gráfico corresponde al diagrama de cálculo que se mostró durante el análisis por empujes incrementales en la ventana Progreso de cálculo .

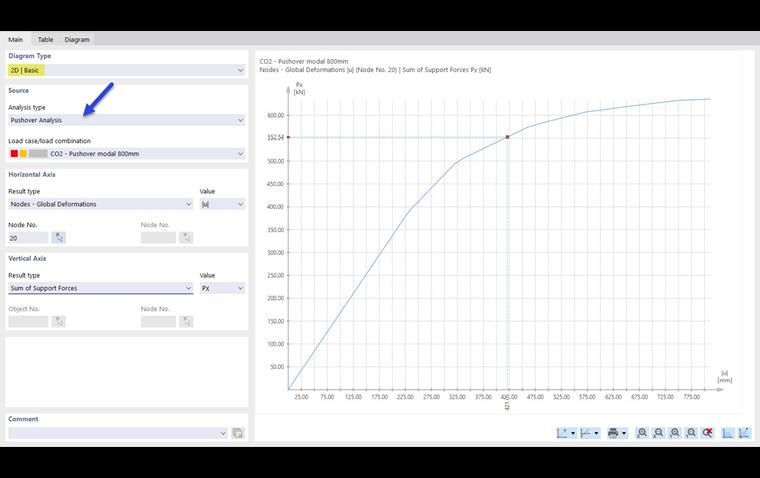

Diagrama fuerza-deformación
El tipo de diagrama Básico ofrece la posibilidad de mostrar un diagrama fuerza-deformación del análisis por empujes incrementales.
En la sección Origen, seleccione el tipo de análisis de Análisis por empujes incrementales. Por ejemplo, si compara el desplazamiento del nudo superior con la suma de las fuerzas del apoyo horizontal, obtiene la curva de capacidad. Esto le permite evaluar la "Capacidad de deformación" de la estructura.

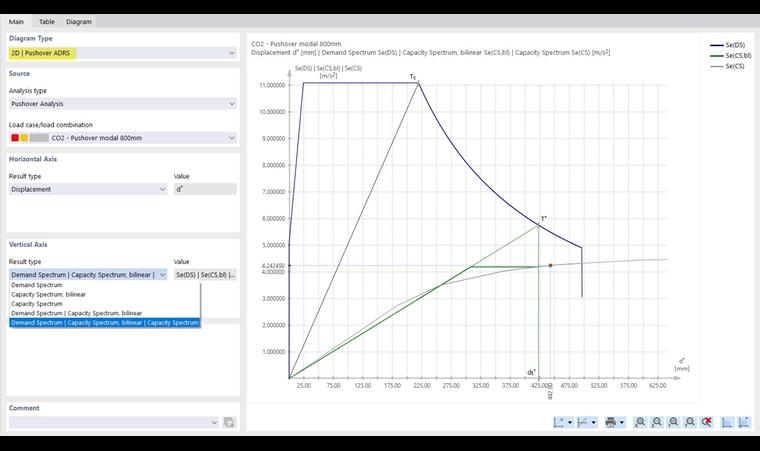

Diagrama pushover (ADRS)
El tipo de diagrama Pushover ADRS permite evaluar los resultados del análisis por empujes incrementales en un diagrama de cálculo especial. Aquí puede visualizar la acción y el comportamiento estructural en forma de representación como ADRS (siglas en inglés de Acceleration Displacement Response Spectrum).
El Eje horizontal está relacionado de forma fija con el valor d* del desplazamiento estructural. Para el 'Eje vertical', están disponibles los siguientes tipos de resultados:
- Espectro de demanda: aceleración de la estructura debido a esfuerzos horizontales (espectro de respuesta)
- Espectro de capacidad, bilineal: curva de capacidad idealizada del edificio según la norma
- Espectro de capacidad: curva de capacidad con comportamiento de deformación real del edificio
- Espectro de demanda | Espectro de capacidad, bilineal: superposición del espectro de demanda y espectro de capacidad idealizado
- Espectro de demanda | Espectro de capacidad, bilineal | Espectro de capacidad: superposición del espectro de demanda y las dos variantes de espectro de capacidad
El desplazamiento previsto dt* resulta de la superposición de las curvas.
