Un acelerograma expresa qué aceleración se produce en un momento determinado. Este diagrama aceleración-tiempo se puede usar para generar Espectros de respuesta o para realizar un Análisis en el dominio del tiempo. Muchos acelerogramas se encuentran en forma de registros de terremotos que han ocurrido.
Los Acelerogramas usados en el modelo se gestionan en el diálogo Acelerograma.
Datos básicos
En la pestaña Datos básicos, puede especificar el tipo de acelerograma y definir los parámetros.
Tipo de definición
Elige cómo quieres definir el acelerograma. Hay dos tipos de definiciones para elegir en la lista.
Definido por el usuario

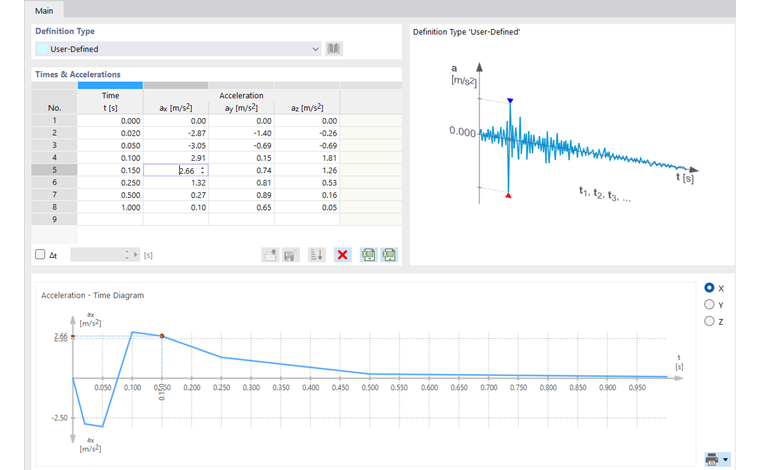

Si describe un acelerograma de una manera definida por el usuario, puede especificar los valores de característica en la sección 'Tiempos y aceleraciones': Introduzca los tiempos t con las aceleraciones asociadas aX, aY yZ línea por línea en la tabla.
Puede usar la tabla para definir individualmente el diagrama aceleración-tiempo. El orden de las líneas introducidas puede ser arbitrario. De esta forma, puede agregar posteriormente los pares de valores que se encuentran entre los valores que ya se han definido.
Información
Como debe estar disponible un diagrama de tiempos consistente, los valores se muestran en rojo si el orden es incorrecto. En este caso, use el botón
para clasificar las líneas en orden ascendente.
Puede eliminar la fila de la tabla seleccionada con el botón
.
El botón
permite importar los valores de la tabla de un diagrama desde Excel. Puede usar el botón
para exportar el acelerograma definido por el usuario a Excel.
Las funciones de almacenar acelerogramas definidos por el usuario en una biblioteca y leerlos desde allí aún están en desarrollo, por lo que aún se encuentran bloqueados los botones
.
Si los valores de aceleración tienen un intervalo de tiempo constante, active la casilla ΔT debajo de la tabla. Luego introduzca el paso temporal en el campo
. Si introduce ahora las aceleraciones en la tabla, el tiempo se fija automáticamente con los pasosn ΔT. Puede ajustar el paso ΔT en cualquier momento para introducir más valores con otro paso temporal.
En la sección inferior se muestra el diagrama del acelerograma generado a partir de las especificaciones. Puede usar los botones X, Y y Z a la derecha del gráfico para controlar qué dirección de aceleración se muestra. Las funciones del diagrama se describen en el capítulo Espectro de respuesta .
De la biblioteca
Una amplia biblioteca de acelerogramas está disponible en el programa, que se registraron durante la ocurrencia de terremotos. La característica para usar acelerogramas personalizados en esta biblioteca aún está en desarrollo. Acceda a la biblioteca con el botón
a la derecha de la lista.

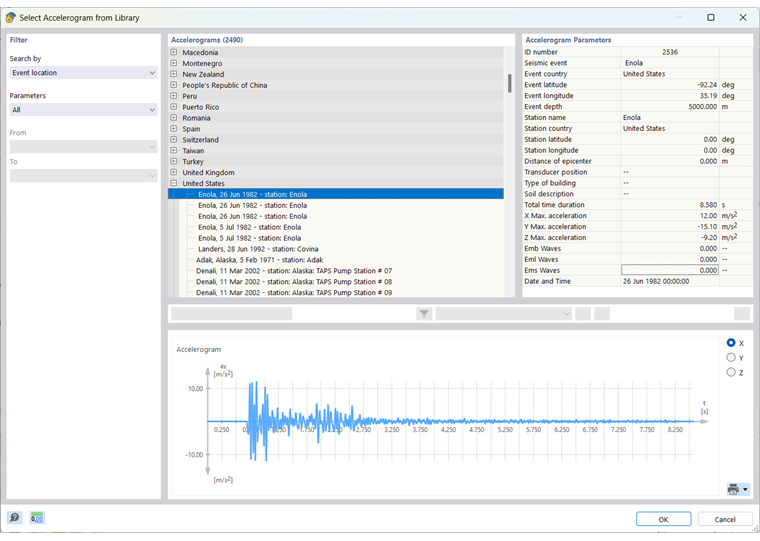

Los acelerogramas de la biblioteca están ordenados por país.

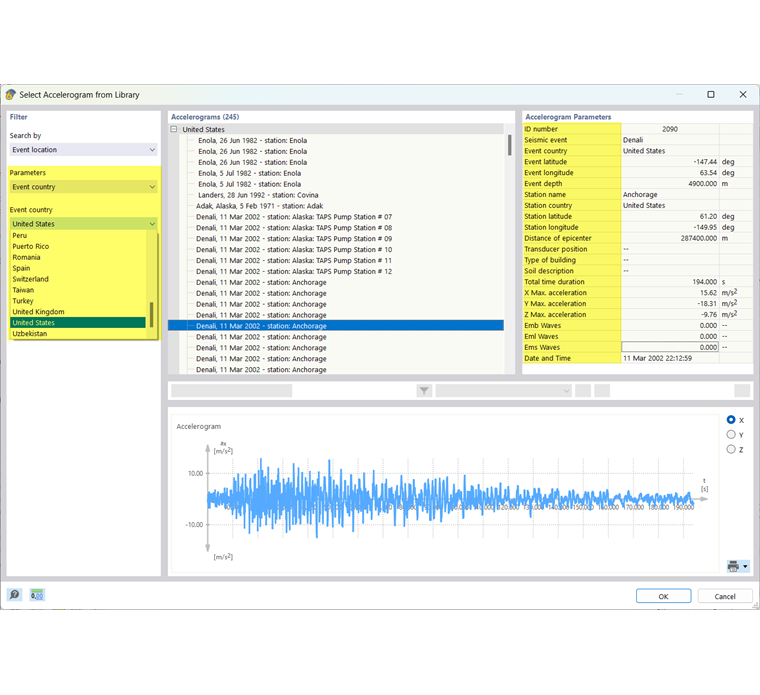

Seleccione el terremoto relevante de la lista de 'Acelerogramas'. Los criterios en la sección 'Filtro' son útiles para esto. Dependiendo del parámetro, hay varias opciones.
Cada acelerograma se caracteriza por 'Parámetros de acelerograma' específicos, como el país, la longitud y latitud, la distancia desde el epicentro o la duración del terremoto. Estas características se muestran en el lado derecho de la biblioteca.
En la zona inferior puede ver el diagrama del acelerograma seleccionado. La mayoría de los acelerogramas muestran diferentes aceleraciones en las tres direcciones globales. Puede usar los botones X, Y y Z a la derecha del gráfico para controlar qué dirección de aceleración se muestra. Las funciones del diagrama se describen en el capítulo Espectro de respuesta .

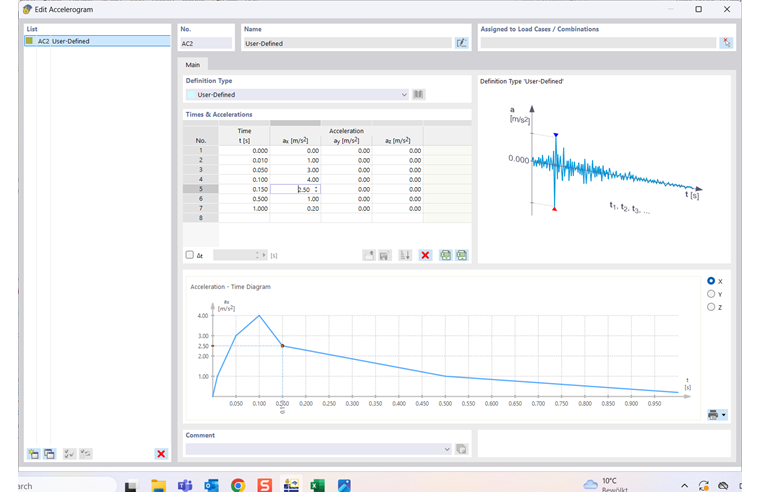

Haciendo clic en Aceptar transfiere el acelerograma al diálogo 'Nuevo acelerograma', donde también se dan los parámetros como la ubicación del terremoto, la estación de medición y la distancia al epicentro. Puede ver el diagrama en la sección del diálogo inferior. Con los botones X, Y y Z puede intercambiar entre las direcciones de aceleración.
Valores de tabla
La pestaña Valores de tabla solo está disponible si el acelerograma se genera usando el tipo de definición De la biblioteca.
En esta pestaña puede comprobar los pasos temporales con las aceleraciones asociadas aX, aY y aZ. Por lo tanto, la tabla corresponde a la entrada de un acelerograma descrita en la sección Definido por el usuario. Sin embargo, los valores no se pueden editar en esta tabla.
