Un accelerogramma esprime quale accelerazione si verifica in un determinato momento. Questo diagramma accelerazione - tempo può essere utilizzato per generare spettri di risposta o per eseguire un metodo della cronologia temporale . Molti accelerogrammi sono sotto forma di registrazioni di terremoti che si sono verificati.
Gli accelerogrammi utilizzati nel modello sono gestiti nella finestra di dialogo Accelerogramma.
Principale
Nella scheda Base , è possibile specificare il tipo di accelerogramma e definire i parametri.
Tipo di definizione
Scegli come vuoi definire l'accelerogramma. Ci sono due tipi di definizione tra cui scegliere nell'elenco.
Ruotato

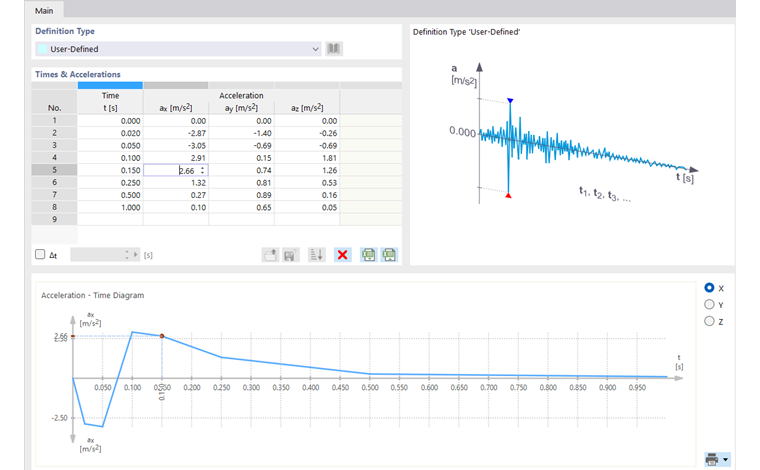

Se descrivi un accelerogramma in un modo definito dall'utente, puoi specificare i valori delle caratteristiche nella sezione 'Tempi e accelerazioni': Immettere i tempi t con le relative accelerazioni aX, aY e aZ riga per riga nella tabella.
È possibile utilizzare la tabella per definire individualmente il diagramma accelerazione-tempo. L'ordine delle righe immesse può essere arbitrario. In questo modo, è possibile aggiungere successivamente coppie di valori che si trovano tra valori che sono già stati definiti.
Informazione
Poiché deve essere disponibile un diagramma temporale coerente, i valori sono visualizzati in rosso se l'ordine non è corretto. In questo caso, utilizzare il pulsante
per ordinare le righe in ordine crescente.
È possibile eliminare la riga della tabella selezionata con il pulsante
.
Il pulsante
consente di importare da Excel i valori della tabella di un diagramma. È possibile utilizzare il pulsante
per esportare l'accelerogramma definito dall'utente in Excel.
Le funzioni di archiviazione degli accelerogrammi definiti dall'utente in una libreria e di rilettura da lì sono ancora in fase di sviluppo. Pertanto i pulsanti
sono bloccati.
Se i valori di accelerazione hanno un intervallo di tempo costante, attivare la casella di controllo ΔT sotto la tabella. Quindi inserire l'intervallo di tempo nel campo accanto ad esso
. Se ora si immettono le accelerazioni nella tabella, il tempo viene impostato automaticamente con i passiΔT. È possibile modificare il passo ΔT in qualsiasi momento per inserire ulteriori valori con un passo temporale diverso.
Nella sezione inferiore, è mostrato il diagramma dell'accelerogramma generato dalle specifiche. È possibile utilizzare i pulsanti X, Y e Z a destra del grafico per controllare la direzione dell'accelerazione visualizzata. Le funzioni del diagramma sono descritte nel capitolo Spettro di risposta descritto.
Dalla libreria

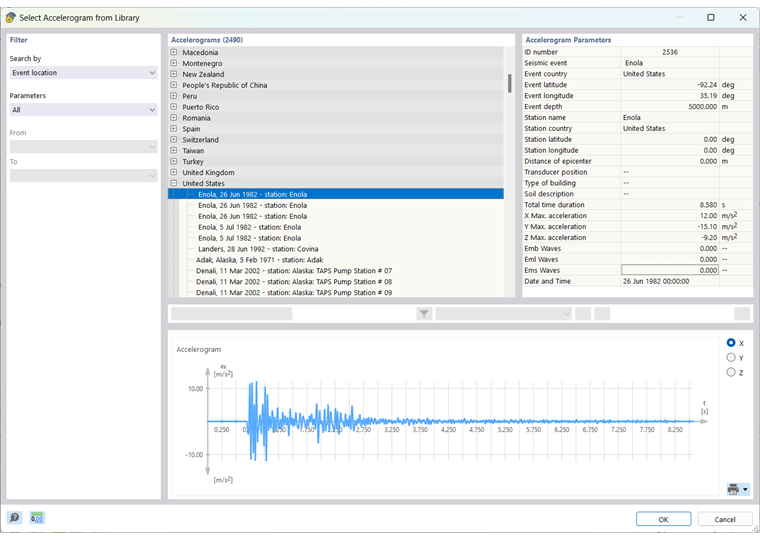

Nel programma è disponibile un'ampia libreria di accelerogrammi, che sono stati registrati durante il verificarsi di terremoti. La funzione per utilizzare accelerogrammi personalizzati in questa libreria è ancora in fase di sviluppo. Richiamare la libreria con il pulsante
a destra dell'elenco.
Gli accelerogrammi della libreria'sono ordinati per paese.
Seleziona il terremoto pertinente dall'elenco di ' accelerogrammi '. I criteri nella sezione 'Filtro' sono utili a questo scopo. A seconda del parametro, ci sono varie opzioni.
Ogni accelerogramma è caratterizzato da specifici parametri dell'accelerogramma ' ', come paese, longitudine e latitudine, distanza dall'epicentro o durata del terremoto. Queste caratteristiche sono visualizzate sul lato destro della libreria.
Nell'area inferiore è possibile vedere il diagramma dell'accelerogramma selezionato. La maggior parte degli accelerogrammi mostra accelerazioni diverse nelle tre direzioni globali. È possibile utilizzare i pulsanti X, Y e Z a destra del grafico per controllare la direzione dell'accelerazione visualizzata. Le funzioni del diagramma sono descritte nel capitolo Spettro di risposta descritto.
Fare clic su OK per trasferire l'accelerogramma nella finestra di dialogo 'Nuovo accelerogramma'. Qui vengono forniti anche i parametri come la posizione del terremoto, la stazione di misurazione e la distanza dall'epicentro. Puoi vedere il diagramma nella sezione di dialogo inferiore. Con i pulsanti X, Y e Z è possibile passare da una direzione all'altra dell'accelerazione.
Tabella dei valori

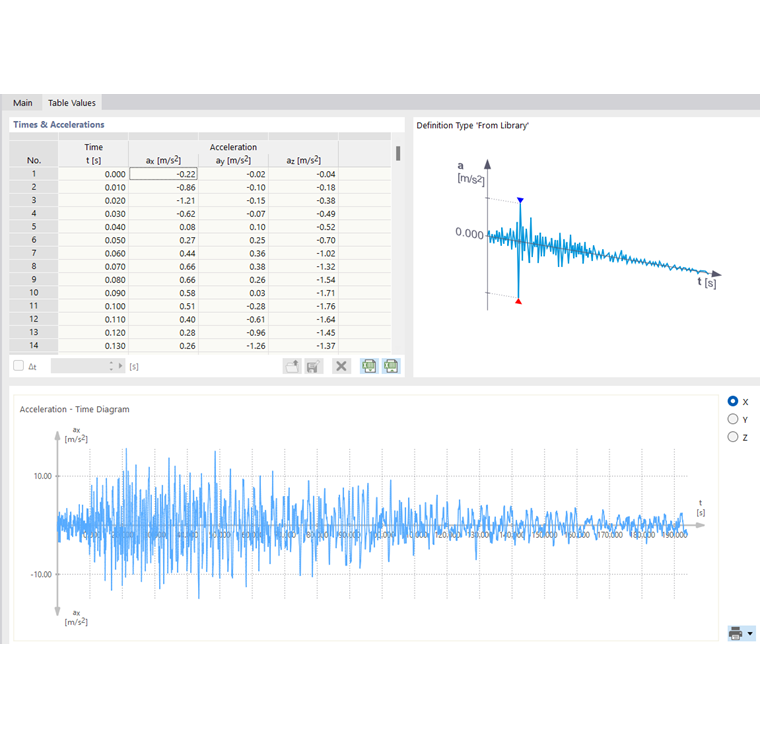

La scheda Valori tabulari è disponibile solo se l'accelerogramma è generato utilizzando il tipo di definizione Dalla libreria .
In questa scheda è possibile controllare i passaggi temporali con le accelerazioni associate aX, aY e aZ. La tabella corrisponde quindi all'immissione di un accelerogramma descritto nella sezione user-defined . Tuttavia, i valori non possono essere modificati in questa tabella.
