La scheda Diagramma temporale è disponibile se è stato impostato il tipo di analisi Analisi time history ❘ Diagramma temporale .

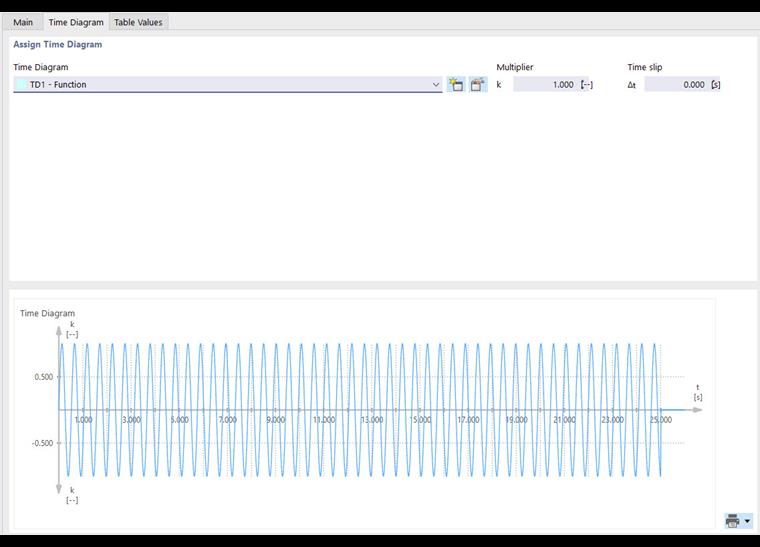

Assegna diagramma temporale
In questa sezione di dialogo, definire il diagramma temporale che descrive i carichi definiti in modo variabile nel tempo. Se hai già definito uno o più temporali 004107, puoi selezionarli nell'elenco. Fare clic sul pulsante
per creare un nuovo diagramma temporale o sul pulsante
per modificare il diagramma temporale selezionato.
Inoltre, è possibile esagerare o appiattire globalmente il diagramma temporale utilizzando un 'moltiplicatore'. È possibile verificare il risultato del ridimensionamento con il coefficiente generale k nel diagramma seguente, nonché nella scheda della tabella 004099.
È anche possibile definire un 'Time Offset', che sposta il diagramma temporale della distanza temporale Δt.
Grafico
La parte inferiore mostra il diagramma temporale importato in forma grafica. Quando si sposta il mouse lungo il grafico, appaiono le rispettive ascisse e ordinate. Utilizzare la rotellina del mouse per ingrandire, utilizzare il pulsante sinistro del mouse per spostare il diagramma e fare doppio clic con la rotellina del mouse per ripristinare la vista generale del diagramma.
