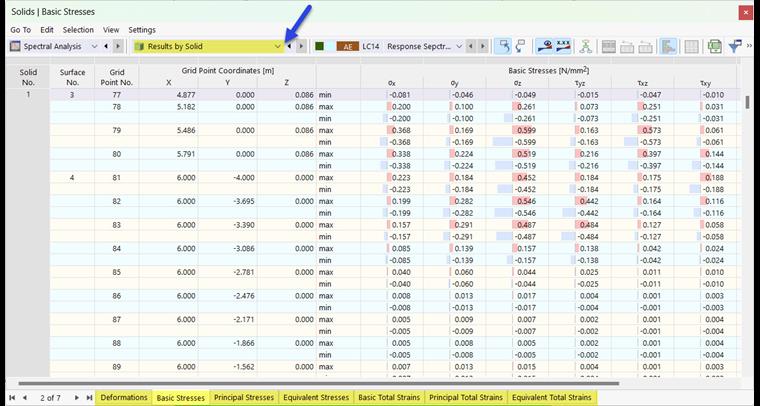

Nella categoria dei risultati della tabella Risultati per volume , sono elencati i risultati numerici, che sono visualizzati nei punti della griglia delle superfici di contorno del singolo -6/000042 esistono solidi . I risultati sono ordinati per numero di volume.
Ordito
Die Verformungen der Volumenkörper-Begrenzungsflächen werden auf die globalen Achsen bezogen ausgegeben. È possibile controllare la visualizzazione grafica tramite la categoria del navigatore 'Deformazioni globali' (vedi immagine # extbookmark manual|image030131|Risultati dell'analisi spettrale #). La tabella elenca i risultati corrispondenti nella scheda 'Deformazioni'.
Tensione
Le tensioni delle superfici solide sono divise in tre categorie:
- Tensioni di base: tensioni in direzione degli assi della superficie
- Tensioni principali: tensioni in direzione degli assi principali
- Tensioni equivalenti: Combinazione delle tensioni principali secondo von Mises, Tresca, Rankine o Bach
Nella categoria del navigatore 'Solidi' → ' Tensioni ', specificare il tipo di risultato per la visualizzazione grafica. La tabella elenca le tensioni delle superfici solide nelle schede 'Tensioni di base ',' Tensioni principali ' e ' Tensioni equivalenti '.
deformazioni
Le distorsioni della superficie solida sono divise in tre categorie:
- Deformazioni totali di base: deformazioni in direzione degli assi della superficie
- Deformazioni totali principali: deformazioni in direzione degli assi principali
- Deformazioni totali equivalenti: Combinazione delle deformazioni totali secondo von Mises, Tresca, Rankine o Bach
Nella categoria del navigatore 'Solidi' → ' Distorsioni ', specificare il tipo di risultato per la visualizzazione grafica. La tabella elenca le deformazioni della superficie del solido nelle 'Deformazioni totali di base ', ' Deformazioni totali principali ' e ' Deformazioni totali comparative '.
