In un'analisi statica, i carichi sono definiti e sono determinate le forze interne. Un'analisi dinamica, d'altra parte, si basa sulle masse . Per l'add-on ' Analisi modale ', ci sono diverse opzioni per la definizione delle masse per la determinazione delle frequenze naturali e delle forme modali.
Importa le masse

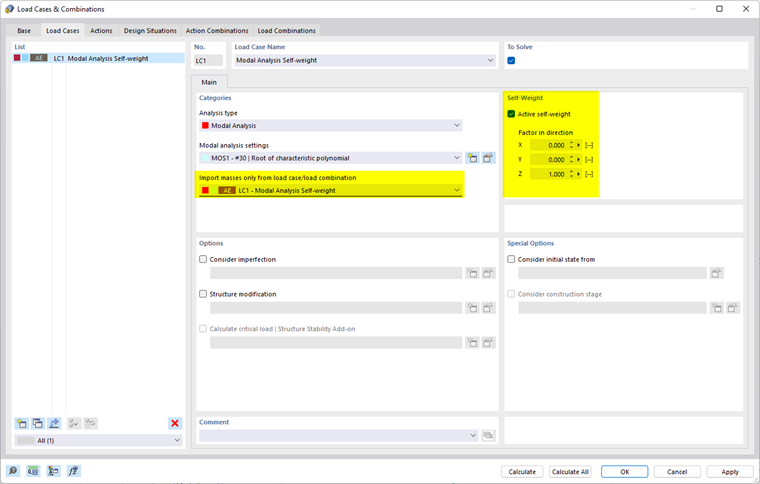

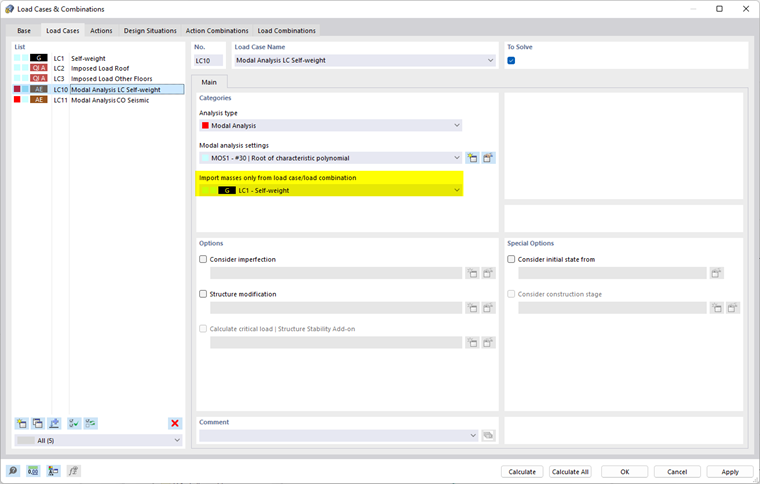

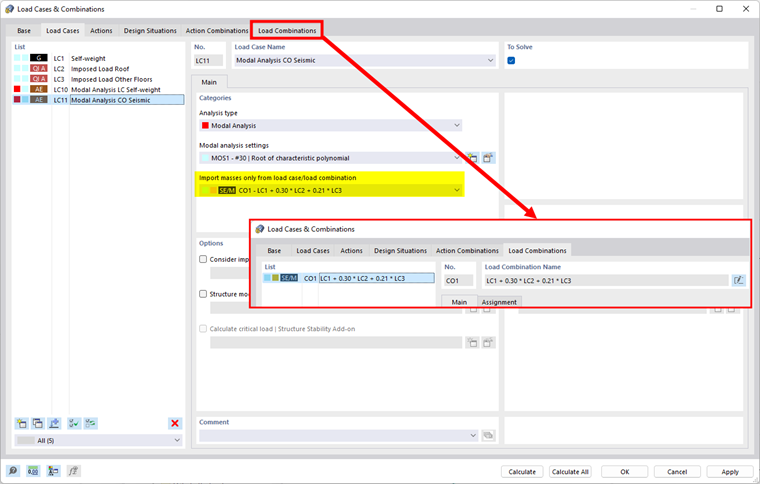

Puoi importare carichi e masse da un caso di carico a cui hai assegnato il tipo di analisi 'Analisi modale ', e quindi utilizzarli direttamente per l'analisi modale (vedi immagine {%/# image027385 Caso di carico del tipo ' Analisi modale ' per il trasferimento diretto del carico ]]). Puoi anche rilevare le masse da un altro caso di carico o una combinazione di carico (vedi immagine image027386 Rileva le masse dal caso di carico e l'immagine image027388 Rileva le masse dalla combinazione di carico ). Importa i tipi di carico come forze e momenti e li converte in masse.
È possibile apportare ulteriori specifiche per le masse (tipo di conversione della massa, impostazioni della matrice della massa, trascurare le masse) nelle impostazioni dell'analisi modale .
Le forze sono convertite in masse utilizzando la costante di conversione della massa , che è utilizzato per il modello - Le informazioni di base sono memorizzate. L'impostazione predefinita per g è 10 m/s² (1 kN = 100 kg).
È possibile combinare i casi di carico in una situazione di progetto per formare una combinazione sisma/massa (vedi immagine # extbookmark manuale|image027382|Situazione di progetto 'combinazione di terra/massa' #).
Definisci le masse
In aggiunta o in alternativa alle opzioni descritte per l'importazione delle masse, è possibile definire manualmente le masse del nodo, della linea, dell'asta o dell'area in un caso di carico dell'analisi modale o definire i momenti d'inerzia dell'area. Queste possibilità sono descritte nel capitolo Masse aggiuntive .
Se è stato impostato ]] un 'coefficiente di moltiplicazione' per il carico, questo non è preso in considerazione per l'analisi modale. In questo caso, impostare il coefficiente del caso di carico in un # extbookmark manual|CC-manualmente|combinazione di carico definita manualmente # per ridimensionare le masse.
