Dans une analyse statique, les charges sont définies et les efforts internes sont déterminés. Une analyse dynamique, quant à elle, est basée sur les masses. Pour le module complémentaire « Analyse modale », il existe plusieurs options pour définir les masses afin de déterminer les fréquences propres et les modes propres.
Importer des masses

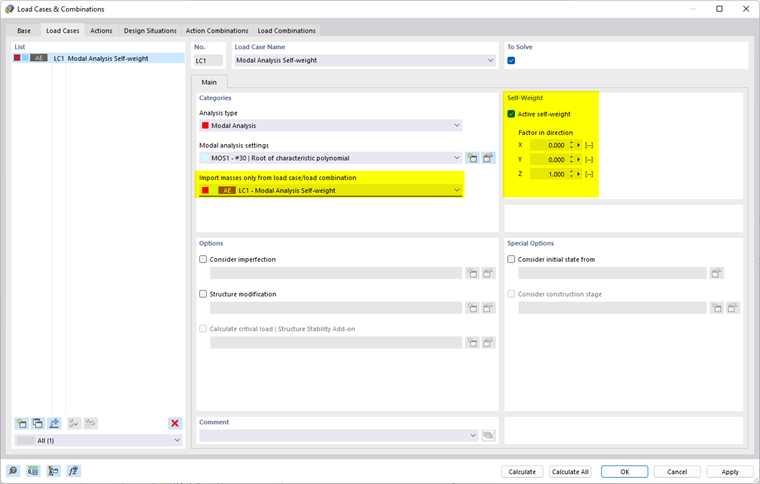

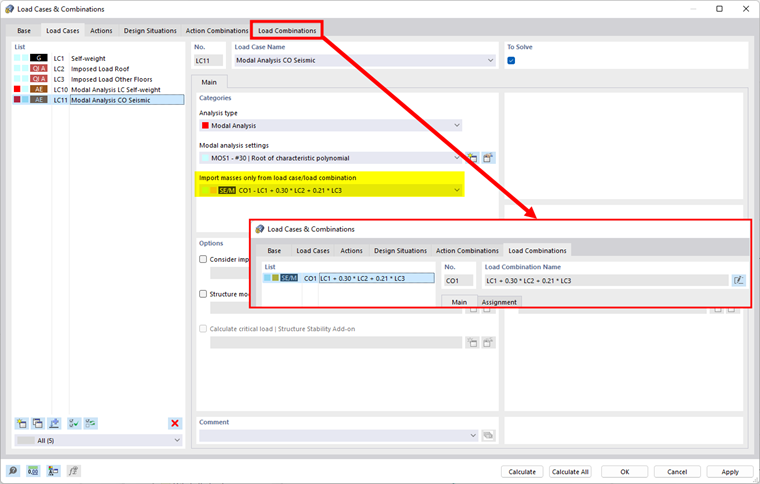

Vous pouvez importer des charges et des masses à partir d'un cas de charge auquel vous avez assigné le type d'analyse « Analyse modale » , et ainsi les utiliser directement pour l'analyse modale (voir l'image Cas de charge de type « Analyse modale » pour un transfert de charge direct). Vous pouvez également reprendre les masses d'un autre cas de charge ou d'une combinaison de charges (voir la figure Importer les masses du cas de charge et la figure Importer les masses de la combinaison de charges). Les types de charge tels que les forces et les moments peuvent ainsi être importés et convertis en masses.
Vous pouvez définir d'autres spécifications pour les masses (type de conversion de masse, paramètres de matrice de masse, négliger les masses) dans les Paramètres pour l'analyse modale.
Les forces sont converties en masses enregistrées dans les données de base du modèle à l'aide de l'Accélération gravitationnelle utilisée pour le modèle. Le paramètre par défaut pour g est de 10 m/s² (1 kN = 100 kg).
Vous pouvez combiner des cas de charge dans une situation de projet pour former une combinaison sismique/de masse (voir la figure Situation de projet « Combinaison sismique/de masse » ).
Définir les masses
En complément ou comme alternative aux options décrites pour l'importation de masses, vous pouvez définir manuellement les masses de nœud, de ligne, de barre ou de surface dans un cas de charge d'analyse modale ou définir les moments d'inertie surfaciques. Ces possibilités sont décrites au chapitre Masses additionnelles.
Si vous avez défini dans les Paramètres pour l'analyse statique un « Facteur multiplicateur » pour la charge, celui-ci n'est pas pris en compte pour l'analyse modale. Dans ce cas, définissez le facteur du cas de charge dans une combinaison de charges définie manuellement pour mettre les masses à l'échelle.
