La catégorie de résultats du tableau Résultats par nœud répertorie les résultats de l'analyse de l'historique de temps disponibles aux nœuds. Les résultats dans les différents onglets sont triés par numéro de nœud.
Déformations globales

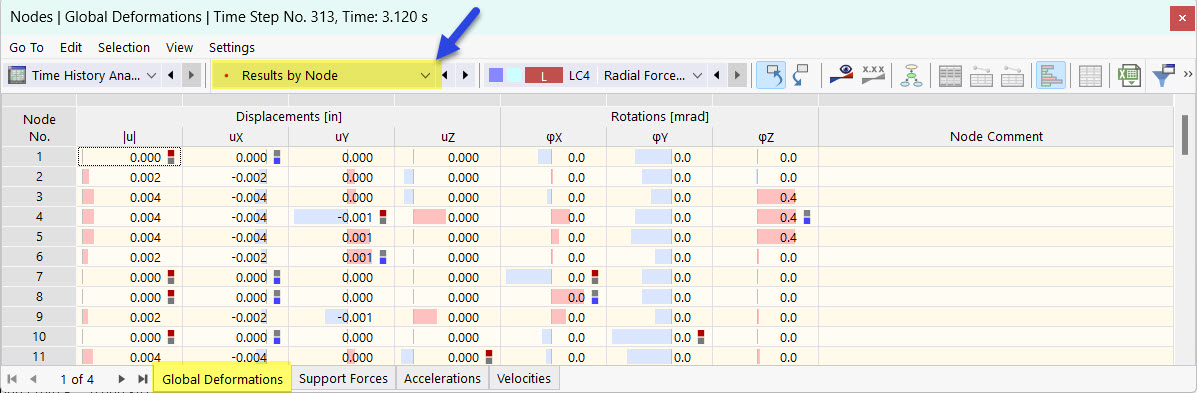

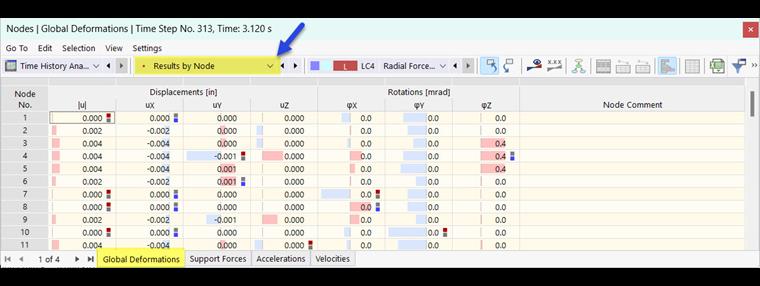

Vous pouvez afficher graphiquement les déformations nodales à l'aide de la catégorie du navigateur « Déformations globales » (voir l'image Résultats de l'analyse de l'historique de temps ). Les déformations des nœuds sont affichées sous forme numérique dans l'onglet « Déformations globales ».
Le déplacement total absolu |u|, les déplacements uX, uY et uZ ainsi que les rotations φX, φY und φZ sont affichés. Les valeurs maximales et minimales des différents composantes de déformation se trouvent en bas du tableau.
Si l'enveloppe des résultats est affichée dans la fenêtre de travail, le tableau comporte deux valeurs de résultat pour chaque nœud, les valeurs maximales et minimales de chaque pas de temps.
Réactions d'appui

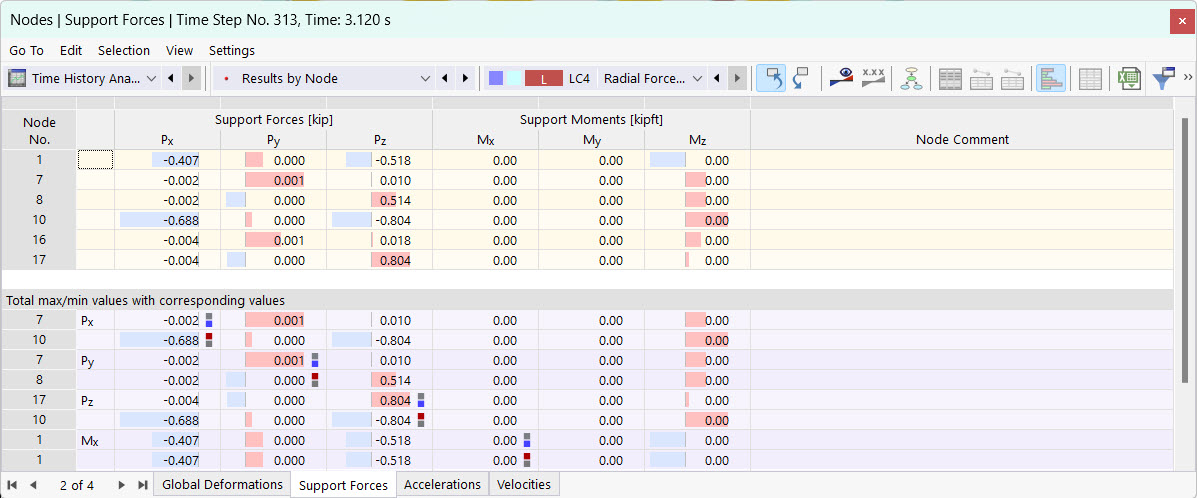

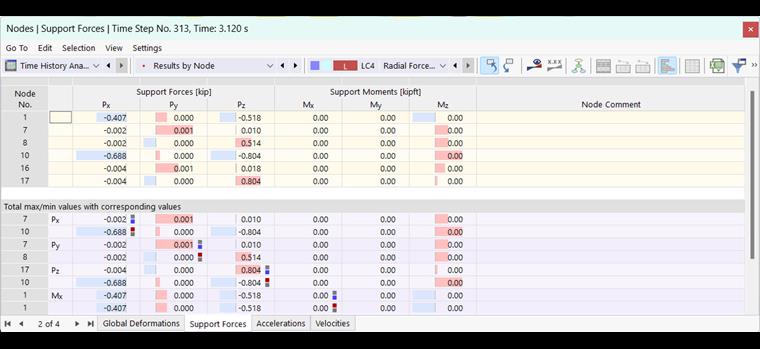

L'onglet « Forces d'appui » répertorie les forces et les moments introduits dans chaque appui nodal.
Accélérations

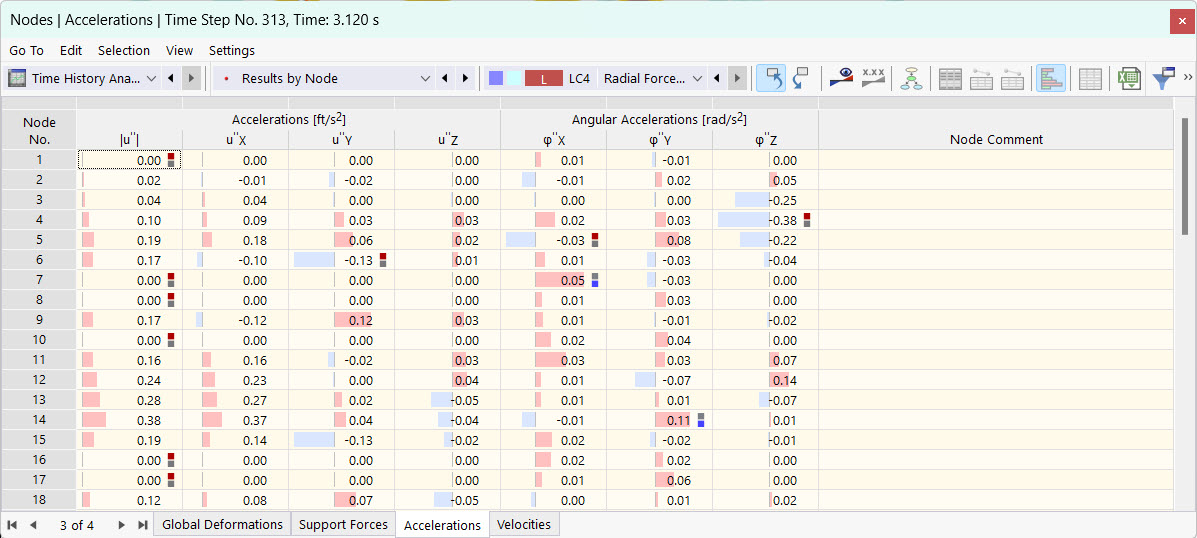

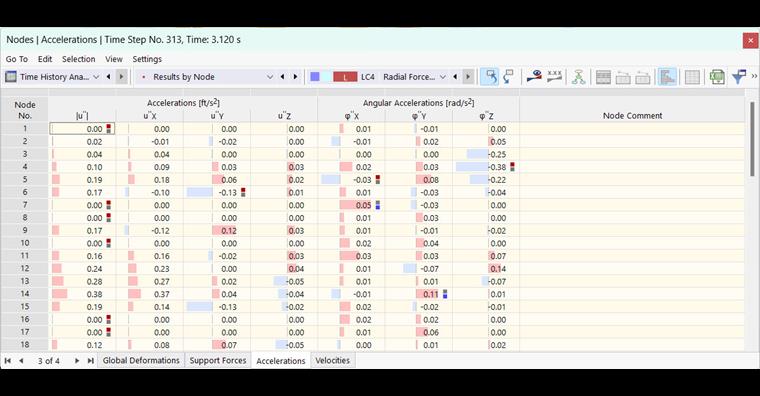

L'onglet « Accélérations » affiche les accélérations appliquées aux nœuds individuels. Les accélérations totales absolues |u"|, les accélérations u"X, u"Y et u"Z, ainsi que les accélérations angulaires φ"X, φ"Y et φ"Z sont indiquées.
Les accélérations ne sont affichées que dans les tableaux ; elles ne peuvent pas être affichées graphiquement.
Vitesses

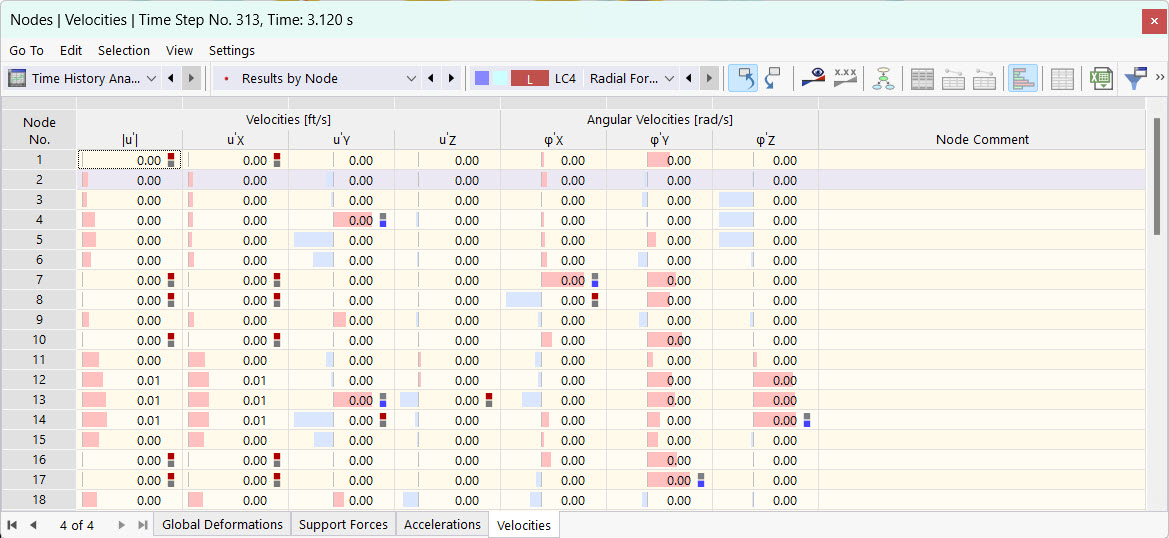

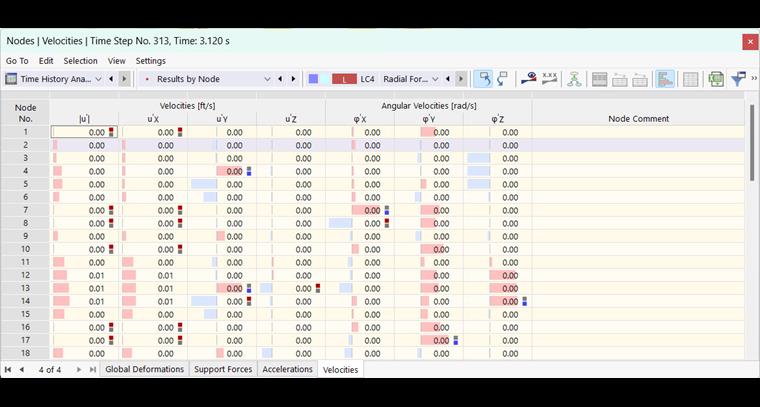

L'onglet « Vitesses » répertorie les vitesses disponibles sur chaque nœud. La vitesse totale absolue |u'|, les vitesses u'X, u'Y, et u'Z, ainsi que les vitesses angulaires φ'X, φ'Y, et φ'Z.
Ces résultats sont également disponibles sous forme de tableau uniquement.
