Les résultats par noeud de l'analyse spectrale sont répertoriés dans la catégorie Résultats par noeud du tableau. Les résultats dans les différents onglets sont triés par numéro de nœud.
Déformations globales
Vous pouvez afficher graphiquement les déformations nodales via la catégorie « Déformations globales » dans le navigateur (voir l'image Résultats de l'analyse spectrale ). Les déformations des nœuds sont affichées sous forme numérique dans l'onglet du tableau « Déformations globales ».
Le déplacement total absolu |u|, les déplacements uX, uY et uZ ainsi que les rotations φX, φY et φZ sont affichés. Les valeurs maximales et minimales des différents composantes de déformation se trouvent en bas du tableau.
Réactions d'appui
L'onglet « Forces d'appui » répertorie les forces et les moments introduits dans chaque appui nodal.

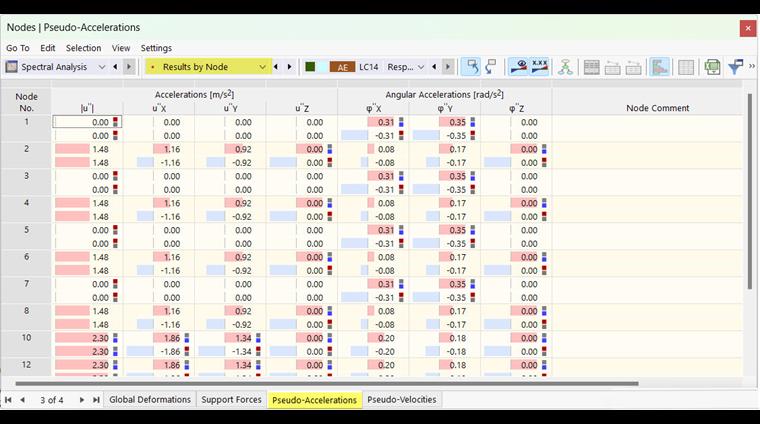

Pseudo accélérations
Dans l'onglet « Pseudo-accélérations », vous pouvez lire les accélérations appliquées aux nœuds individuels. L'accélération totale absolue |u''|,les accélérations u''X, u''Y et u''Z ainsi que les accélérations angulaires φ''X, φ''Y et φ''Z sont affichées.
Les pseudo-accélérations sont affichées sous forme de tableau uniquement; elles ne peuvent pas être représentées graphiquement.

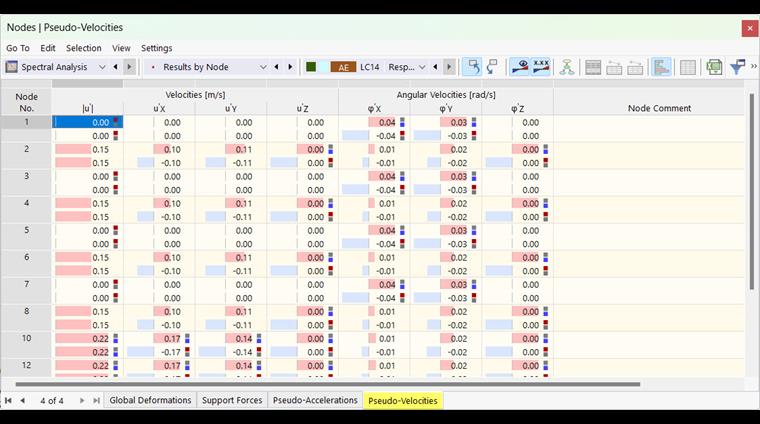

Pseudo-vitesses
L'onglet « Pseudo-vitesses » répertorie les vitesses disponibles à chaque nœud. La vitesse totale absolue |u'|, les vitesses u'X, u'Y et u'Z ainsi que les vitesses angulaires φ'X, φ'Y et φ'Z sont affichées.
Ces résultats sont également disponibles sous forme de tableau uniquement.
