结果(按节点)

在表格结果列表中列出了能谱分析的结果,请访问 [[ #/de/downloads-und-infos/documents/online-handbooks/rfem-6/000037 }. 各个选项卡中的结果按节点编号排序。

信息

RFEM 手册第 章节中的结果(按节点 ),标准结果类型为节点被描述。

全局变形

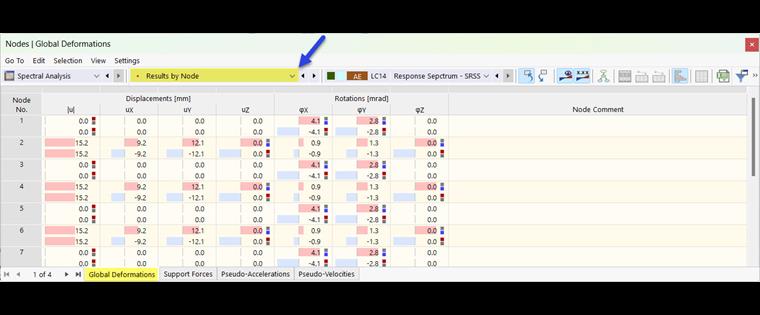

您可以通过导航栏的'全局变形'以图形方式显示节点变形(见图片 # extbookmark manual|image030131|谱分析的结果 #)。 在表格寄存器'全局变形'中,节点的变形以数字形式显示。

它将是绝对总位移 |U|, 位移 uX, uY和 uZ以及转角 φX, φY和 φZ已经给出。 在表格下方是各个变形分量的最大值和最小值。

支座反力

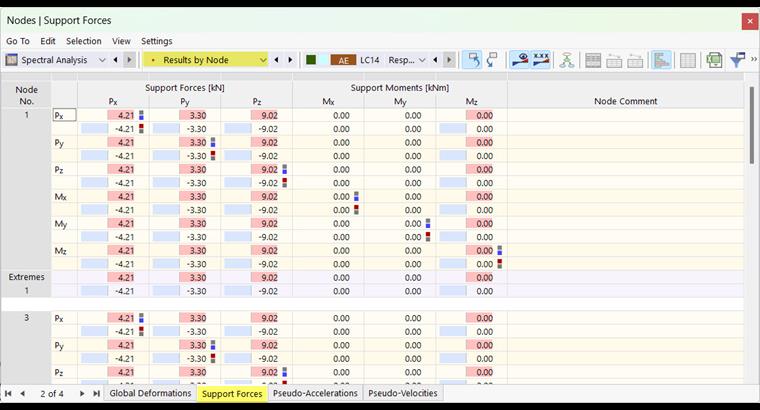

在'支座力'寄存器中列出了作用在每个节点支座中的力和弯矩。

伪加速度

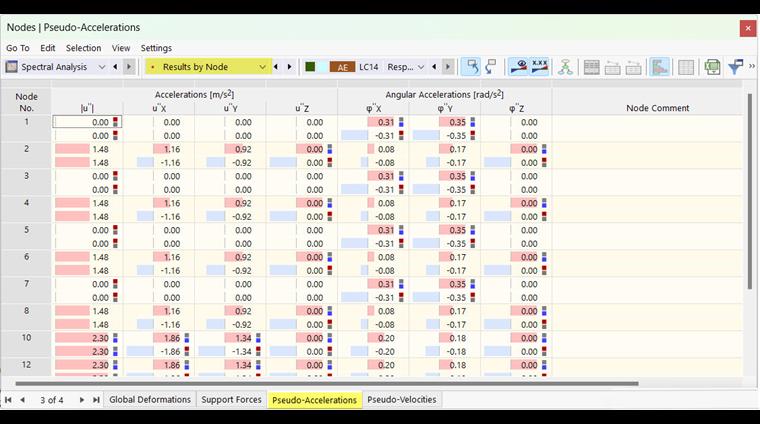

在寄存器 'Pseudo-accelerations' 中可以读取施加在各个节点上的加速度。 它将是绝对总加速度 |U|, 加速度 u X, uY和 u Z以及角加速度 φX, φ Y和 φZ已给出。

信息

如章节反应谱中所述,我们将检查一组虚构的单一质量振子。 因此给出的加速度不是实际加速度,而是相应的单质量振子模型的加速度。

伪加速度仅以表格形式输出;它们不能用图形表示。

拟速度

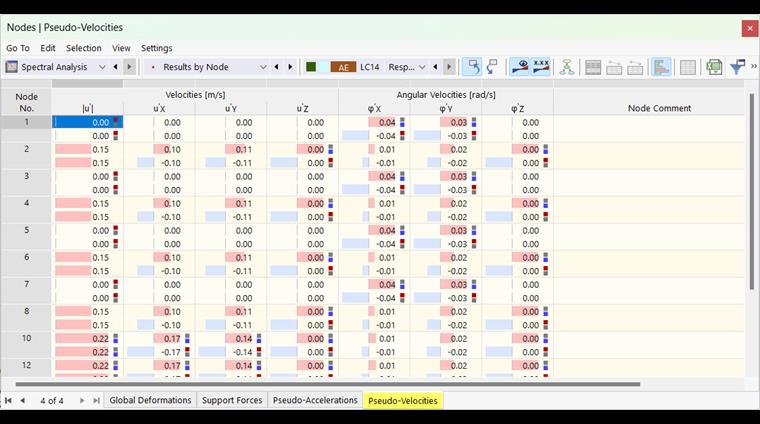

'Pseudo-Velocities' 选项卡列出了每个节点上可用的速度。 这将是绝对总速度 |你 '|, 速度 u 'X, u'Y和 u 'Z以及角速度 φ'X, φ 'Y和 φ'Z给出.

这些结果也只能以表格的形式提供。
