振型选择

形状选择选项卡中,您可以指定哪些振型与所选荷载工况的反应谱分析相关。 由于该分析基于多峰态反应谱法,因此您可以根据需要选择任意数量的形状。

信息

附加模块'反应谱法'需要进行模态分析。 在模态分析设置 中指定要确定的特征模态数。

信息

如果没有模态分析结果,则该表为空。 然后,无需离开对话框选项卡,即可使用 计算振型 按钮确定形状。

模态激活

在表格'激活函数'中反应谱的特征周期 T 和相应的加速度 Sa 和 # extbookmark manual|有效模态质量系数|列出了存在于 X、Y 和 Z 方向的有效模态质量系数 # fme 。 所选表格行的反应谱在下面的部分中以图表的形式显示。 表格和图表中的信息是相对于固有周期预设的(图表中的按钮 曲线图,自然周期 )。

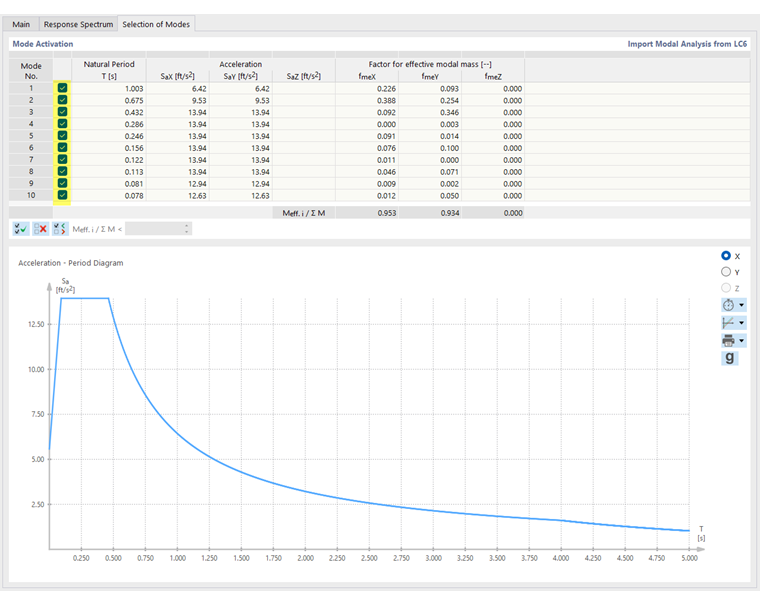

在表格中选择用于反应谱分析的振型。 所有形状都预设为 复选框已激活 。 您可以通过激活或取消激活振型的复选框来手动定义您的选择。

表格下方的按钮可以方便地选择振型。 这些按钮具有以下功能:

按钮 功能
全部选择 选择所有特征模态
取消选择所有形状 停用所有振型

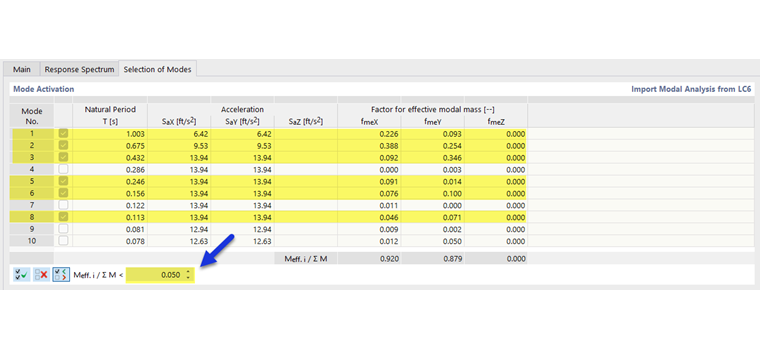

按准则取消选取的振型 停用所有有效模态质量系数小于您在右侧字段中指定的值的振型

提示

表格末尾给出了有效模态质量系数fme的总和。 例如,EN 1998-1 [1 ] 4.3.3.3.1 规定,要考虑的模态贡献的有效模态质量之和至少应达到总和的 90%。模态质量或有效模态质量占结构总质量 5% 以上的所有模态贡献都必须考虑在内。

在 更多关于如何确定有效模态质量系数的信息。

图形

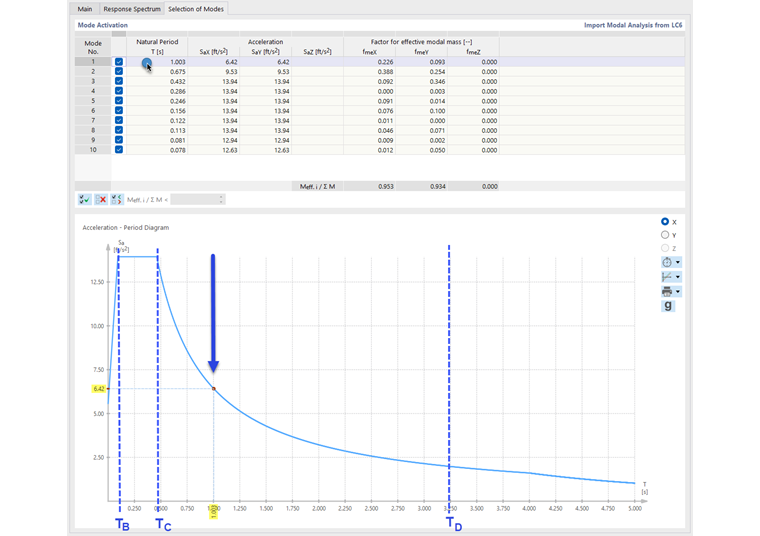

下半部分以图表的形式显示反应谱。 如果选择表格行,则相关的值将显示在图形上。 通过这种方式,您可以快速检查本征模态位于反应谱的哪个区域内。

通过使用# extbookmark 手册在章节中切换励磁方向图 X、Y 和 Z|图响应谱|反应谱 # 描述了图形右侧的按钮。

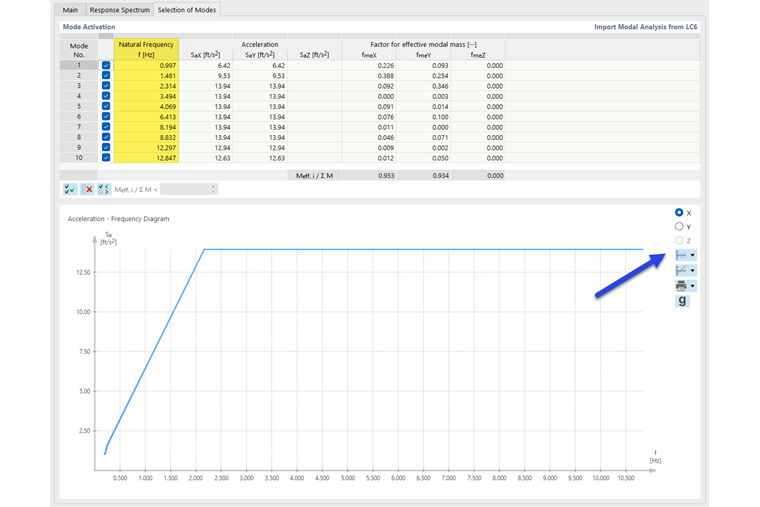

用按钮 曲线图,固有频率 可以切换到显示固有频率 f (见章节# extbookmark manual|频率|反应谱 #). 这也会影响表格。

表格和图表中的 Sa值用# extbookmark manual|图比例系数|缩放系数 # 受影响,该系数输入到寄存器的'反应谱'中,用于每个激励方向。 如果反应谱旋转了一个角度 α,则表格'形状激活'中给出的 X 和 Y 方向表示相应的旋转局部方向。

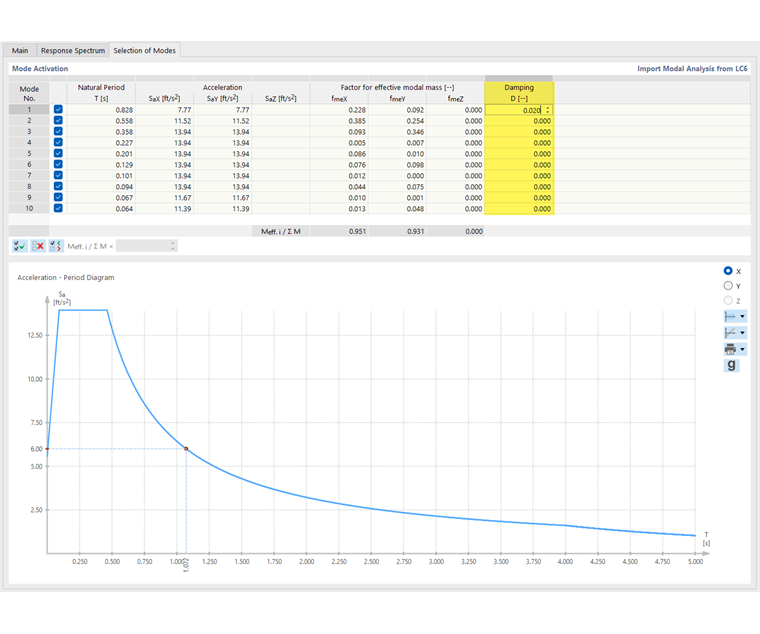

使用 CQC 组合规则的衰减

对于 CQC 规则,Lehr's 阻尼值 Di是必需的,对于模型的每个特征模态可以相同(常数)或不同地定义。 如果您已在 谱分析设置 中指定衰减值 ' 对于每个形状 ' 不同,则必须在'衰减 ' 列中单独指定.


参考
  1. 而欧洲规范 EN 1998‑1 (2013)。欧洲规范 8: 结构的抗震设计 - 第1部分: 一般规则,建筑地震作用和规范,EN 1998‑1:2004/A1:2013。
