No separador Seleção de formas, pode especificar que formas próprias são relevantes para a análise de espectro de resposta do caso de carga selecionado. Como a análise é baseada no método de espectro de resposta multimodal, pode selecionar quantas formas forem necessárias para o dimensionamento.
Informação
Se não existirem resultados da análise modal, a tabela está vazia. Depois, utilize o botão
para determinar as formas sem sair do separador de diálogo.
Ativação de modo
Na tabela 'activação de forma' estão os períodos próprios T com as correspondentes acelerações Sa do espectro de resposta e # extbookmark manual|EffectiveModalmassFactor|Fatores de massa modal efetivos listados # fme que existem nas direções X, Y e Z. O espectro de resposta da linha selecionada da tabela é apresentado na secção abaixo como um diagrama. A informação na tabela e no diagrama são pré-definidas em relação ao período natural (botão
no diagrama).

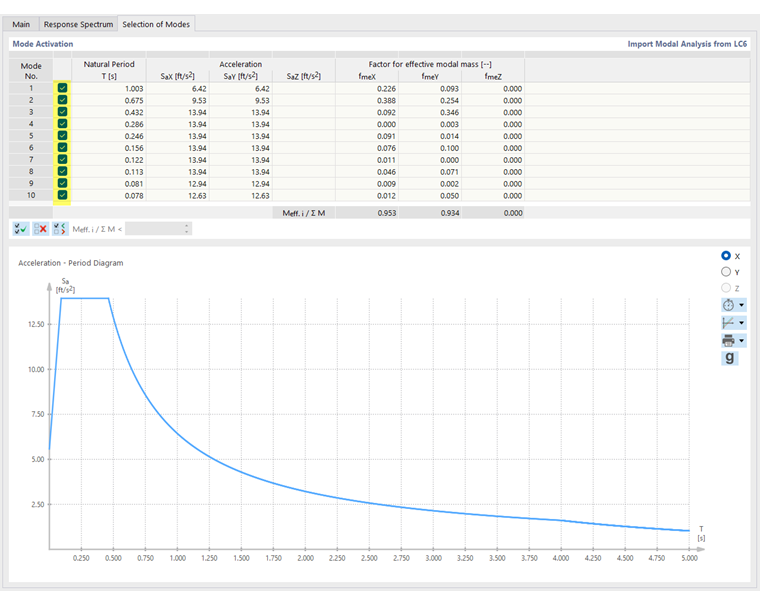

Na tabela, selecione as formas próprias a serem utilizadas para a análise de espectro de resposta. Todas as formas estão predefinidas
. Pode definir a sua seleção manualmente ativando ou desativando a caixa de seleção de uma forma própria.
Os botões abaixo da tabela facilitam a seleção das formas próprias. Os botões tem as seguintes funções:
| alinhar = esquerda @ largura = 17% | alinhar = esquerda @ largura = 83% |
| botão | Função |
|
Seleciona todos os modos próprios |
|
Desativa todas as formas próprias |
|

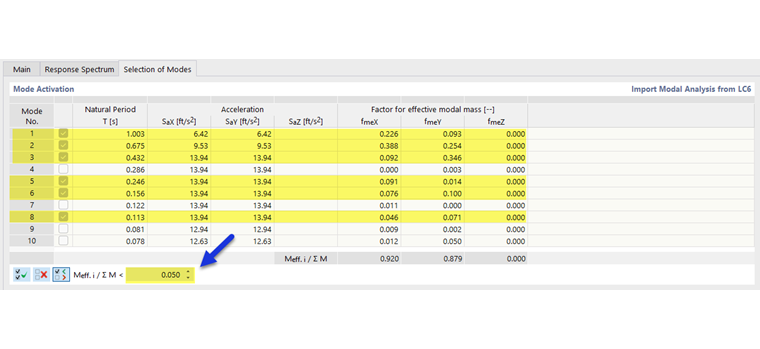

Desativa todas as formas próprias com um fator de massa modal efetivo inferior ao valor que pode especificar no campo à direita |
No capítulo # extbookmark manual|EffectiveModalmasses|Frequências naturais # ver mais informação sobre como determinar os fatores de massa modal efetivos.
Gráfico

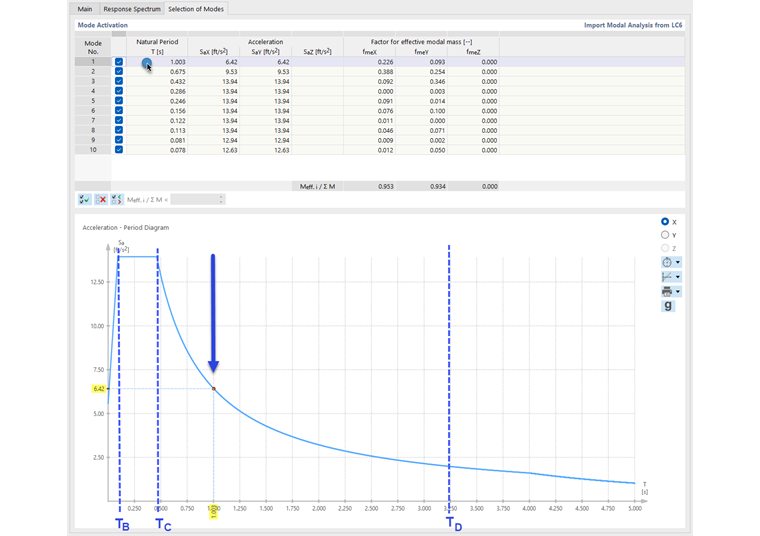

A secção inferior apresenta o espectro de resposta como um diagrama. Se seleciona uma linha da tabela, os valores associados são apresentados no gráfico. Desta forma, pode verificar rapidamente em que área do espectro de resposta se encontra o modo próprio.
Para alternar entre os diagramas das direções de excitação em X, Y e Z, utilize # extbookmark manual como no capítulo|diagramaRespostaEspectros|Espectro de resposta # descreve os botões à direita do gráfico.
Com o botão
pode comutar o diagrama para a representação das frequências naturais f (ver capítulo # extbookmark manual|frequência|Espectro de resposta #). Isto também afeta a tabela.
.png?mw=760&hash=04ce148ce033eb1f0e918a1303ca5e9b416c35c1)
Os valores Sa na tabela e no diagrama estão marcados com o # extbookmark manual|diagramaScalaFactor|Fator de escala # afligido, que é introduzido no registo 'espectro de resposta' para cada direção de excitação. Se o espectro de resposta é rodado de um ângulo α, as direções X e Y dadas na tabela 'Ativação de forma' representam as direções locais de rotação correspondentes.
Atenuação com regra de combinação CQC
Para a regra CQC, são necessários valores de amortecimento de Lehr's Di, os quais podem ser definidos de forma idêntica (constante) ou diferente para cada modo próprio do modelo. Se você especificou nas Configurações de análise espectral que os valores de atenuação 'são diferentes para cada forma ', esses devem ser especificados separadamente na' coluna Atenuação ' .
