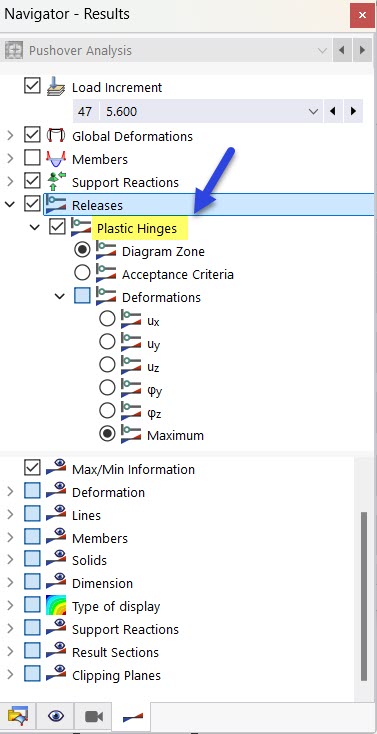

Na categoria do navegador 'Aprovações' pode utilizar a entrada Articulações plásticas para especificar se os critérios plásticos devem ser exibidos nas articulações de extremidade da barra. Desta forma, é possível verificar graficamente as plastificações para cada nível de carga.
Os estados de plasticidade do As articulações de extremidade de barra são simbolizadas por um grande círculo com uma cor de preenchimento que corresponde às atribuições de cores do diagrama ou aos critérios de aceitação.

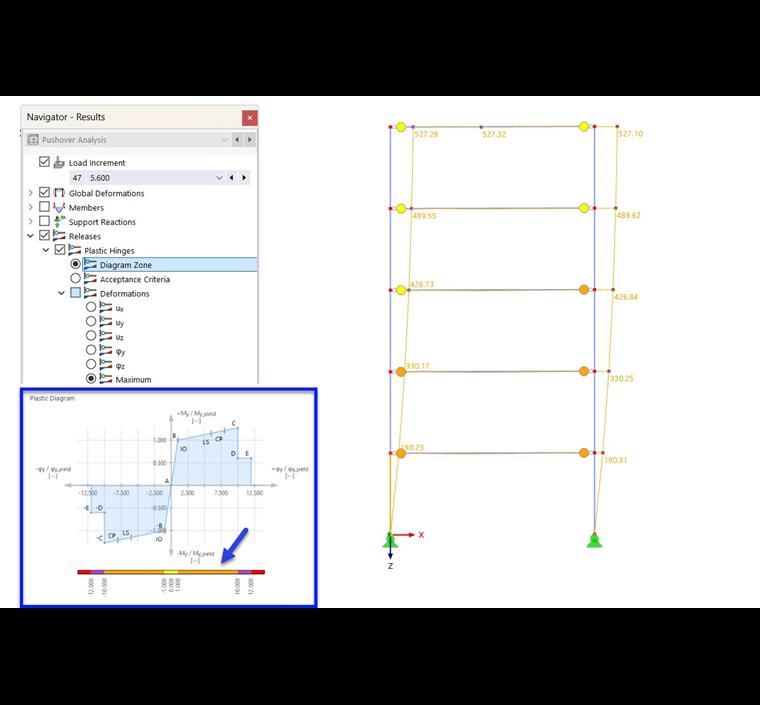

Zona do diagrama
As cores dos símbolos de articulação indicam em que intervalo de plasticidade se encontram as deformações e as forças internas de uma articulação de extremidade de barra. Correspondem aos critérios dos diagramas que definiu para ligações do tipo #plasticDiagramUXTab Plástico .

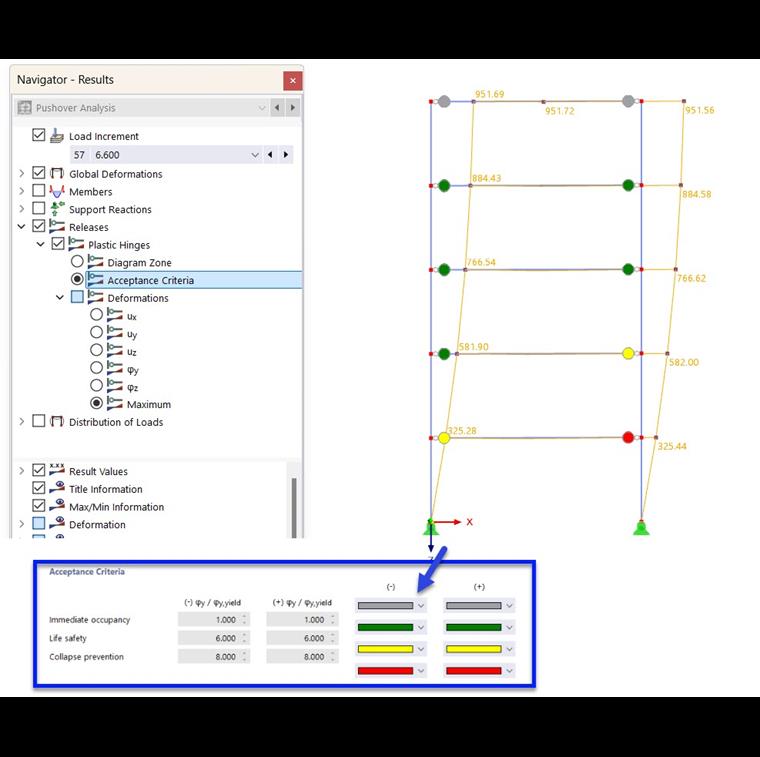

Critérios de aceitação
As cores dos símbolos de ligações correspondem às das áreas com os critérios de segurança que se aplicam a ligações do tipo #plasticDiagramUXTab Plástico . Por exemplo, eles são regulamentados na [1 ] Tabela 5-5.
