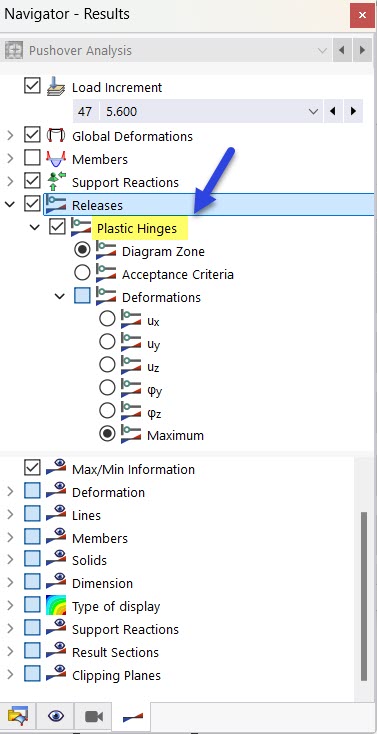

Dans la catégorie « Libérations » du navigateur, spécifiez si les critères plastiques doivent être affichés au niveau des articulations d'extrémité de barre par l'entrée Articulations plastiques. Cela vous permet de vérifier graphiquement les plastifications pour chaque incrément de charge.
Les états de plasticité des articulations d'extrémité de barre sont symbolisées par un grand cercle dont la couleur de remplissage correspond aux assignations de couleurs du diagramme ou aux critères d'acceptation.
Zone de diagramme
Les couleurs des symboles d'articulation indiquent la plage de plasticité dans laquelle se trouvent les déformations et les efforts internes d'une articulation de barre. Ils correspondent aux critères des diagrammes que vous avez définis pour les articulations de type plastique.

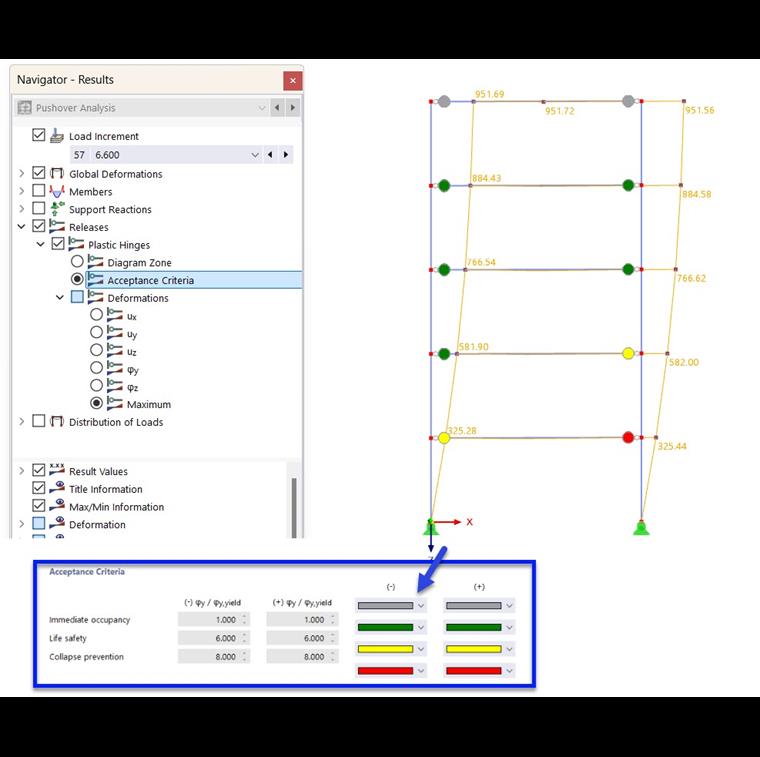

Critères d'acceptation
Les couleurs des symboles d'articulation correspondent à celles des zones pour lesquelles les critères de sécurité s'appliquent aux articulations de type plastique. Par exemple, ils sont réglementés dans le [1] Tableau 5-5.
