Résultats

Après un calcul réussi, les résultats du spectre de réponse d'un cas de charge sont affichés comme suit : Dans la fenêtre de travail, vous pouvez voir les déformations globales sous forme d'enveloppe, le tableau affiche les déformations, les efforts d'appui, les efforts internes ou les contraintes de chaque objet du modèle. Les résultats de l'analyse spectrale sont ainsi entièrement intégrés dans l'interface de RFEM ou de RSTAB.

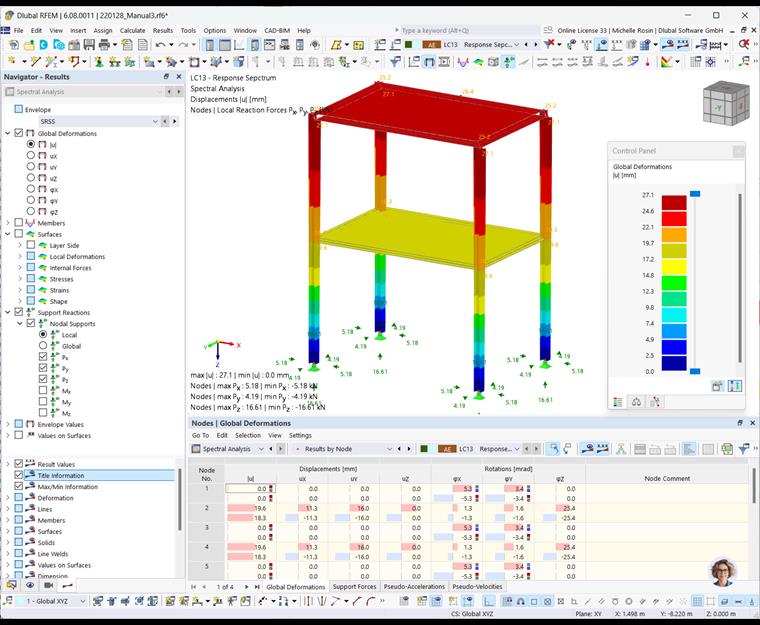

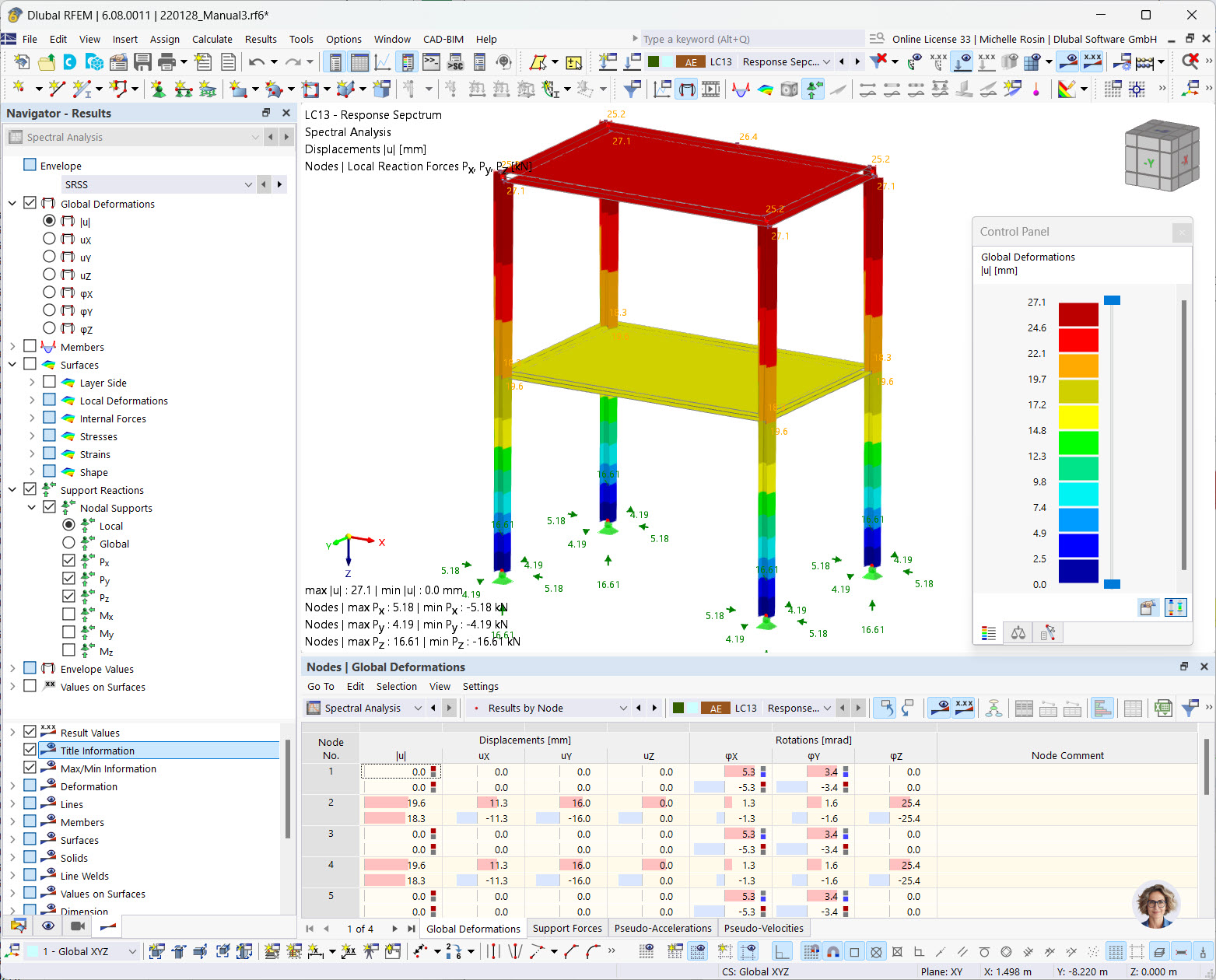

Résultats de l'analyse spectrale dans la fenêtre graphique et le tableau

Fenêtre de travail

L'enveloppe résulte des expressions de combinaison pour les réponses périodiques et pour les composantes directionnelles que vous avez spécifiées dans les Paramètres pour l'analyse spectrale. Dans la partie supérieure du « Navigateur - Résultats », sélectionnez l'expression de combinaison ou le mode propre à utiliser pour représenter graphiquement les résultats. Vous pouvez également basculer entre les entrées avec les boutons et .

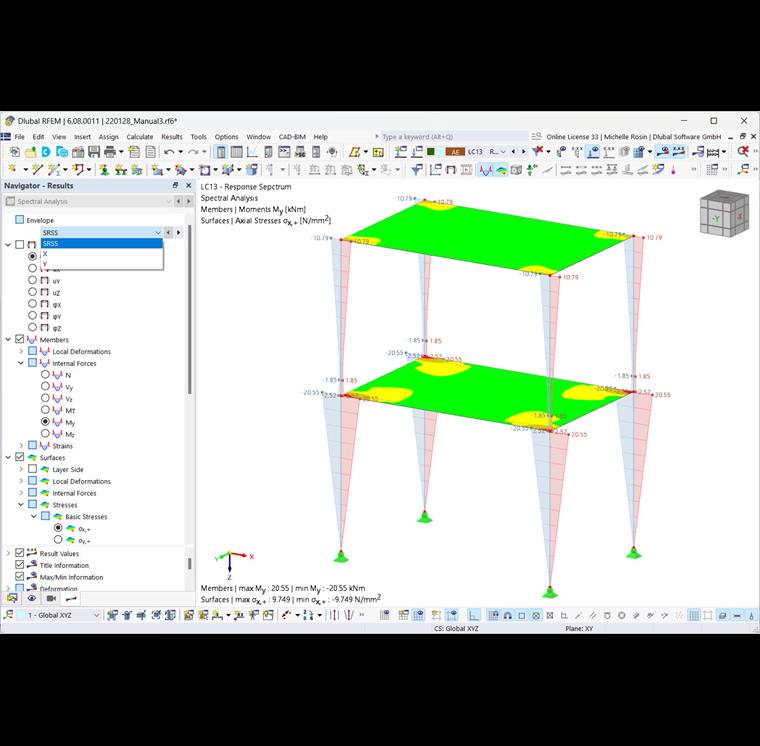

Sélection de l'enveloppe ou de la direction et affichage des résultats des barres, surfaces et solides

Pour l'affichage graphique des résultats, tous les types de résultats qui sont également disponibles pour un cas de charge statique sont disponibles dans le navigateur. Selon le type de modèle, il s'agit par exemple des déformations globales, des efforts internes de barre et de surface et des réactions d'appui. Les types de résultats des objets du modèle sont décrits dans le chapitre Résultats du manuel de RFEM.

Tableau

Les tableaux de résultats de l'analyse dynamique s'affichent automatiquement lorsque vous affichez les résultats du cas de charge dynamique. Vous pouvez utiliser les catégories et sous-catégories pour contrôler l'affichage des résultats dans le tableau (voir le chapitre Tableaux du manuel RFEM). Différentes sous-catégories sont disponibles pour l'analyse spectrale. Elles sont présentées dans les chapitres suivants.

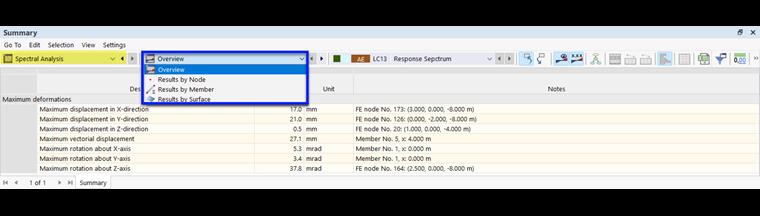

Sélection d'une sous-catégorie pour les résultats de l'analyse spectrale

Pour accéder rapidement à un tableau spécifique, cliquez sur un onglet avec le bouton droit de la souris. Vous pouvez ensuite sélectionner le tableau souhaité dans le menu contextuel.

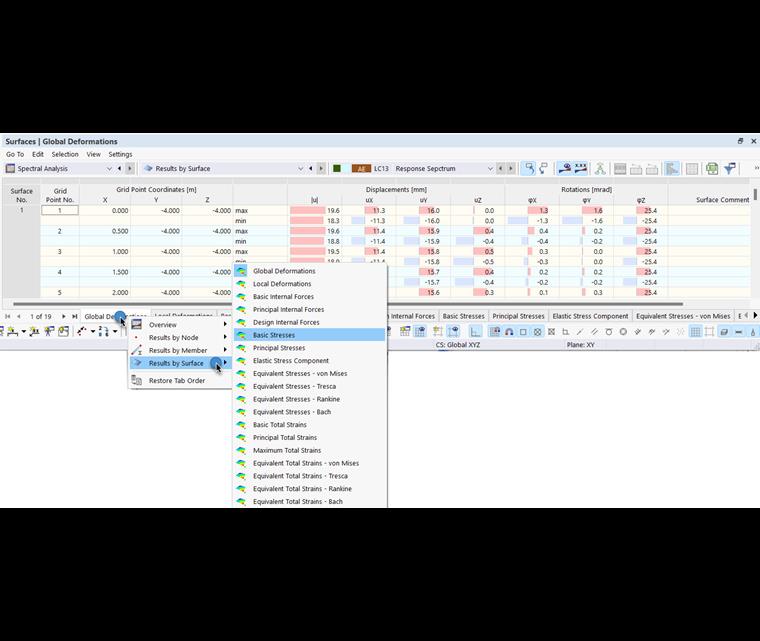

Menu contextuel de l'onglet Tableau

Unités et décimales

Vous pouvez ajuster les unités et les décimales comme le décrit le chapitre Unités et décimales. Comme il s'agit principalement de déformations, d'efforts internes, de contraintes..., le chapitre Modification des unités du manuel de RFEM décrit pertinemment les paramètres de la catégorie « Analyse statique ».

Export vers Excel

Vous pouvez exporter n'importe quel tableau de résultats de l'analyse spectrale vers MS Excel. Pour ce faire, utilisez le bouton dans la barre d'outils du tableau (voir l'image Exporter le tableau actuel ). Lors de l'exportation du tableau actuel, les valeurs sont exportées avec une précision totale.

Si vous souhaitez exporter plusieurs tableaux à la fois, utilisez la fonction Export du menu Fichier. Dans la boîte de dialogue « Tableaux à exporter », vous pouvez spécifier quels tableaux sont éligibles pour l'exportation (voir l'image Sélectionner les tableaux pour l'exportation ).
