Cas de charge de l'analyse modale

L'analyse modale est basée sur un cas de charge auquel le type d'analyse Analyse modale est assigné. Plusieurs cas de charge d'analyse modale peuvent être utilisés pour le modèle.

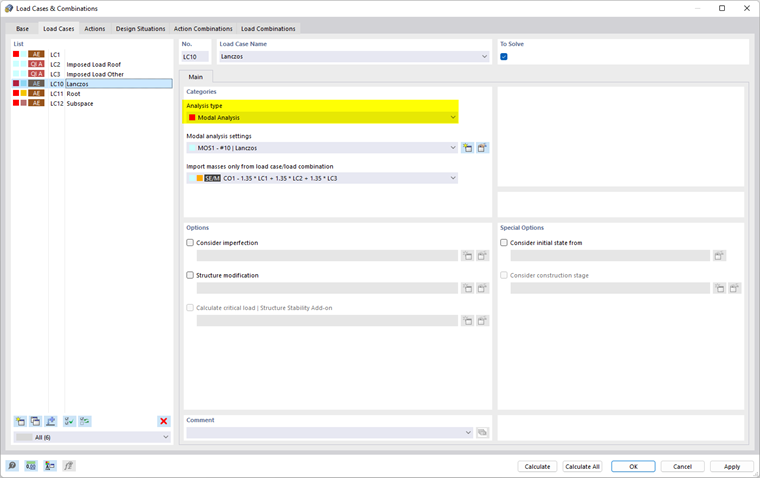

Définir le type d'analyse « Analyse modale » pour le cas de charge

Dans l'onglet Cas de charge de la boîte de dialogue « Cas de charge et combinaisons », vous pouvez assigner les types d'analyse et définir des paramètres supplémentaires. Pour ce faire, sélectionnez le cas de charge à gauche dans la « Liste ».

Catégories

Dans cette section se trouvent les paramètres de base pour l'analyse dynamique du cas de charge.

Type d'analyse

Si le module complémentaire « Analyse modale » est activé dans les données de base du modèle, Analyse modale peut être sélectionnée dans la liste. Attribuez ce type d'analyse à chaque cas de charge pour lequel une analyse dynamique doit être effectuée.

Paramètres pour l'analyse modale

Dans la liste des « Paramètres pour l'analyse modale » (MOS), sélectionnez les spécifications selon lesquelles le cas de charge doit être examiné. Il s'agit, par exemple, de la méthode des valeurs propres, du paramétrage de la matrice de masse ou de la conversion de masse. Ces paramètres sont décrits dans le chapitre Paramètres pour l'analyse modale.

Utilisez le bouton pour ajouter de nouveaux paramètres d'analyse modale et le bouton pour modifier le paramétrage sélectionné.

Importer les masses à partir du cas de charge/de la combinaison de charges

Dans la liste des cas de charge et des combinaisons définis, indiquez quelle charge doit être considérée comme une masse dans l'analyse modale. L'image Importer les masses du cas de charge montre comment appliquer la charge du cas de charge « Poids propre » pour un cas de charge dynamique.

Poids propre

Cette section n'est visible que si vous souhaitez considérer les masses directement à partir du même cas de charge d'analyse modale (voir l'image Cas de charge de type « Analyse modale » pour un transfert de charge direct ). L'effet est analogue à la fonction décrite dans la section Poids propre du manuel RFEM pour un cas de charge d'analyse statique.

Options

Si vous cochez la case « Considérer l'imperfection », vous pouvez sélectionner un cas d'imperfection dans la liste qui doit être utilisé avec le cas de charge dans l'analyse modale. Les fonctions d'un cas d'imperfection sont prises en compte dans le chapitre Considérer l'imperfection ainsi que dans le chapitre Cas d'imperfection du manuel de RFEM. Vous pouvez créer un nouveau cas d'imperfection avec le bouton .

La case « Modification de la structure » vous permet de prendre en compte un ajustement de rigidité ou une gestion spéciale des non-linéarités dans le cas de charge. Ces fonctions sont décrites dans le chapitre Modification de la structure. Sélectionnez la modification structurelle dans la liste ou créez un nouveau type de modification à l'aide du bouton .

Options spéciales

Si vous cochez la case « Considérer l'état initial provenant de », vous pouvez sélectionner un cas de charge dans la liste dont les rigidités représentent la position de départ pour l'analyse modale du cas de charge sélectionné.

Le bouton à côté de la liste ouvre la boîte de dialogue « Paramètres de l'état initial ». Définissez le « Type d'état initial » disponible. Seul le type « Rigidité » est actuellement disponible.

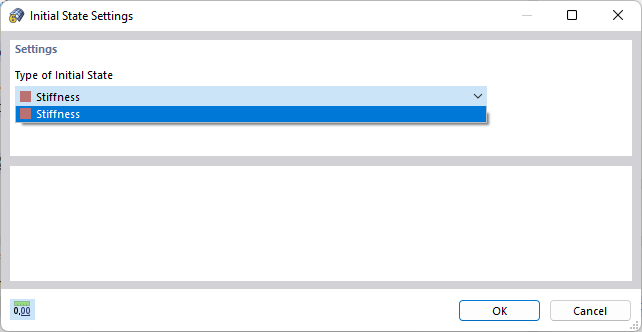

Définir le type d'état initial

Dans le chapitre Considérer l'état initial, vous trouverez de plus amples explications ainsi qu'un exemple de la manière dont les éléments défaillants affectent l'analyse modale.
