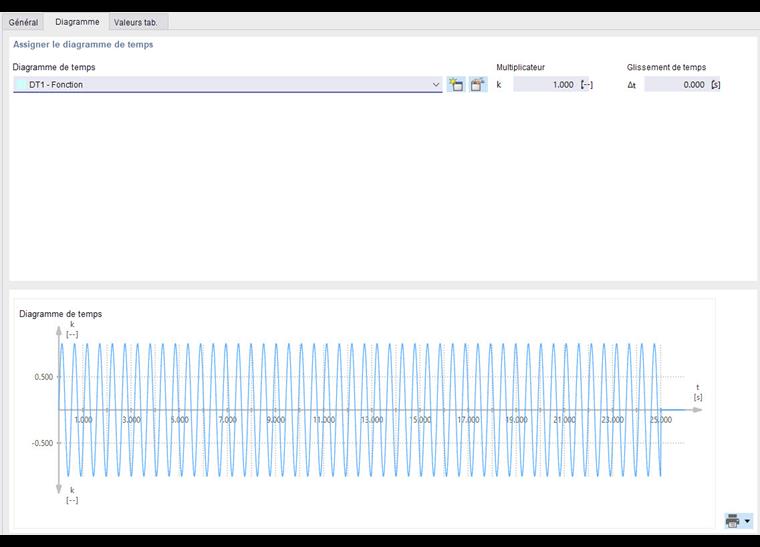

L'onglet Diagramme de temps est disponible si vous sélectionnez le type d'analyse Analyse de l'historique de temps ❘ Diagramme de temps .
Assigner le diagramme de temps
Dans cette section de la boîte de dialogue, définissez le diagramme de temps qui décrit les charges variables dans le temps définies. Si vous avez déjà défini un ou plusieurs diagrammes de temps, vous pouvez les sélectionner dans la liste. Le bouton
permet de créer un nouveau diagramme de temps et le bouton
permet de modifier le diagramme de temps sélectionné.
De plus, il est possible d'exagérer ou d'aplatir globalement le diagramme de temps à l'aide d'un « multiplicateur ». Vous pouvez vérifier le résultat de la mise à l'échelle avec le facteur général k dans le diagramme ci-dessous ainsi que dans l'onglet Valeurs du tableau.
Vous pouvez également définir un « Glissement de temps » qui déplace le diagramme de temps selon l'espacement temporel « Δt ».
Diagramme
La partie inférieure affiche le diagramme de temps importé sous forme graphique. Lorsque vous déplacez la souris le long du graphique, les abscisses et les ordonnées correspondantes apparaissent. Vous pouvez zoomer à l'aide de la molette de la souris, déplacer le diagramme avec le bouton gauche de la souris et double-cliquer sur la molette de la souris pour restaurer la vue d'ensemble du diagramme.
