Zeitdiagramm

Das Register Zeitdiagramm steht zur Verfügung, wenn Sie den Analysetyp Zeitverlaufsanalyse ❘ Zeitdiagramm ausgewählt haben.

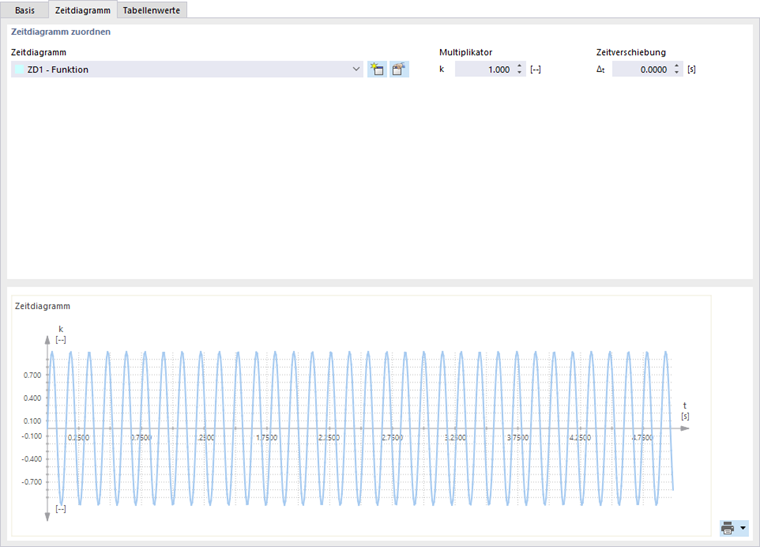

Zeitdiagramm festlegen

Zeitdiagramm zuordnen

Legen Sie in diesem Abschnitt das Zeitdiagramm fest, das die definierte Belastung über die Zeit veränderlich beschreibt. Wenn Sie bereits ein oder mehrere Zeitdiagramme definiert haben, können Sie es in der Liste auswählen. Mit der Schaltfläche können Sie ein neues Zeitdiagramm erstellen, mit der Schaltfläche das ausgewählte Zeitdiagramm bearbeiten.

Des Weiteren besteht die Möglichkeit, das Zeitdiagramm mit einem 'Multiplikator' global zu überhöhen oder zu verflachen. Das Ergebnis der Skalierung mit dem allgemeinen Faktor k können Sie im Diagramm unten sowie im Register Tabellenwerte überprüfen.

Sie können auch eine 'Zeitverschiebung' festlegen, die das Zeitdiagramm um den zeitlichen Abstand Δ_t versetzt.

Diagramm

Der untere Abschnitt zeigt das eingelesene Zeitdiagramm in grafischer Form. Wenn Sie die Maus entlang des Funktionsgraphen bewegen, erscheinen die jeweiligen Abszissen und Ordinaten. Sie können mit dem Mausrad zoomen, mit der linken Maustaste das Diagramm verschieben und mit einem Doppelklick auf das Mausrad die Gesamtansicht des Diagramms wiederherstellen.
