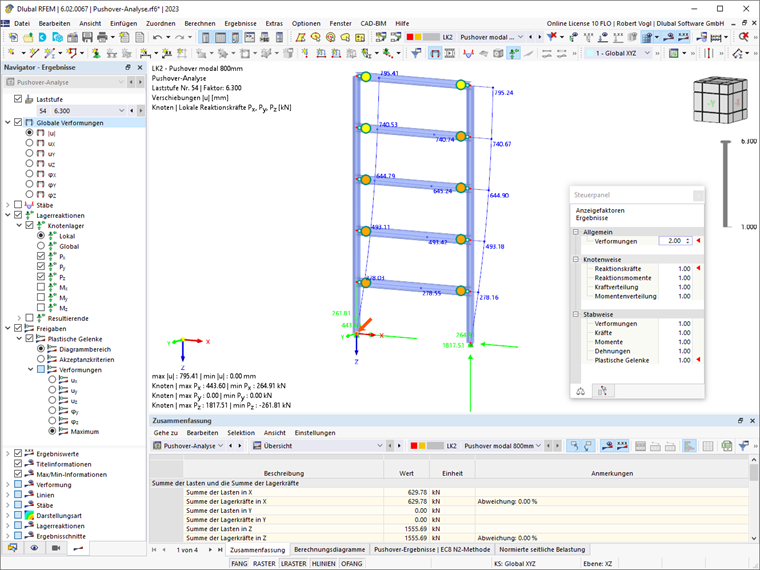

Nach der erfolgreichen Berechnung werden die Ergebnisse einer Pushover-Lastkombination dargestellt: Im Arbeitsfenster sehen Sie die globalen Verformungen, in der Tabelle die Pushover-Analyseparameter sowie die Verformungen, Lagerkräfte und Schnittgrößen der Knoten und Stäbe. Die Ergebnisse der Pushover-Analyse sind somit voll in die Programmoberfläche von RFEM oder RSTAB integriert.
Arbeitsfenster
Wählen Sie oben im 'Navigator - Ergebnisse' die Laststufe aus, die für die grafische Darstellung der Ergebnisse verwendet werden soll. Sie können auch die Schaltflächen
und
benutzen, um zwischen den Einträgen hin- und herzuwechseln.
Für die grafische Darstellung der Ergebnisse stehen im Navigator alle Ergebnisarten zur Auswahl, die auch für einen statischen Lastfall verfügbar sind. Je nach Modelltyp sind dies beispielsweise die globalen Verformungen, die Stab- und Flächenschnittgrößen sowie die Lagerreaktionen. Die Ergebnisarten der Modellobjekte sind im Kapitel Ergebnisse des RFEM-Handbuchs beschrieben. Des Weiteren können Sie in der Navigator-Kategorie 'Freigaben' festlegen, welche Ergebniskriterien für Plastische Gelenke grafisch dargestellt werden.

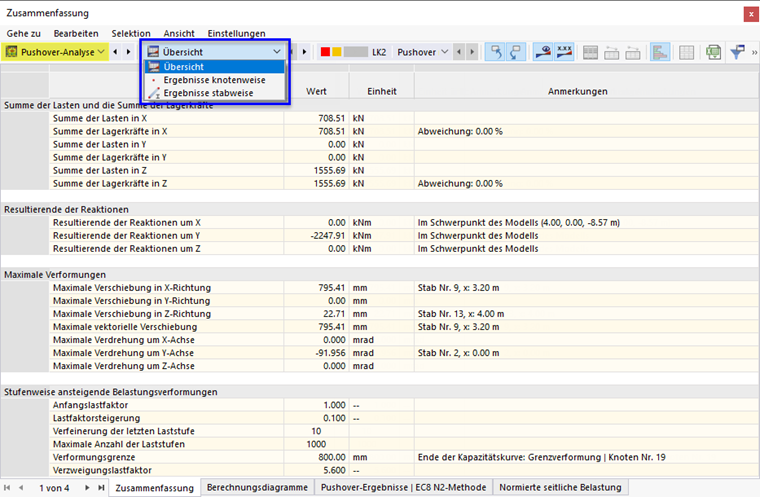

Die Ergebnistabellen der dynamischen Analyse werden automatisch angezeigt, wenn Sie die Ergebnisse der Pushover-Lastkombination anzeigen lassen. Mit den Kategorien und Unterkategorien können Sie in der Tabelle die Anzeige der Ergebnisse steuern (siehe Kapitel Tabellen des RFEM-Handbuchs). Für die Pushover-Alanalyse stehen verschiedene Unterkategorien zur Auswahl. Sie werden in den folgenden Kapiteln vorgestellt.
Die Möglichkeiten der Ergebnisauswertung sind im Kapitel Ergebnisauswertung des RFEM-Handbuchs allgemein beschrieben.
Einheiten und Dezimalstellen
Sie können die Einheiten und Nachkommastellen wie im Kapitel Einheiten und Dezimalstellen beschrieben anpassen. Da es sich in erster Linie um Verformungen, Schnittgrößen, Spannungen und Lagerkräfte handelt, sind die im Kapitel Einheiten ändern des RFEM-Handbuchs beschriebenen Parameter der Kategorie 'Statische Analyse' relevant.
