Ergebnisse stabweise

In der Tabellen-Ergebniskategorie Ergebnisse stabweise werden die Ergebnisse der Zeitverlaufsanalyse aufgelistet, die für die Stäbe vorliegen. Die Ergebnisse sind in den einzelnen Registern nach Stabnummern sortiert.

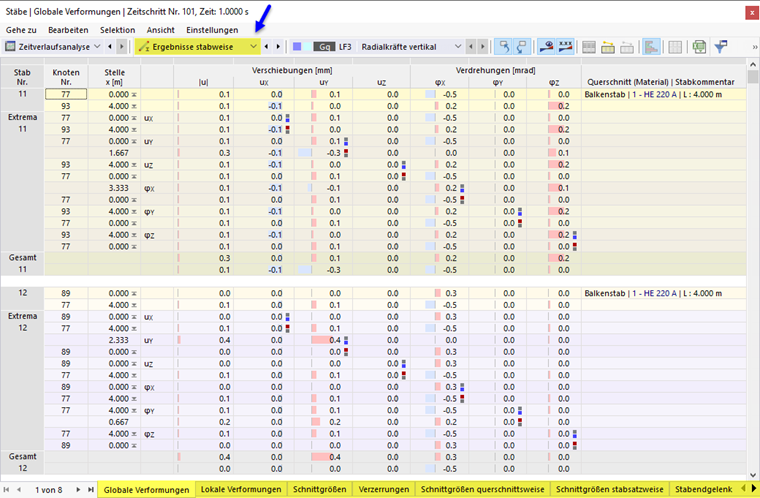

Ergebnisse stabweise in Tabelle für Zeitverlaufsanalyse

Globale Verformungen

Sie können die Stabverformungen grafisch über die Navigator-Kategorie 'Globale Verformungen' anzeigen (siehe Bild Ergebnisse der Zeitverlaufsanalyse ). Im Tabellenregister 'Globale Verformungen' werden die Stabverformungen in numerischer Form dargestellt (siehe Bild Ergebnisse stabweise in Tabelle). Dies sind folgende Ergebnisse:

• Absolute Gesamtverschiebung |u|
• Verschiebungen u_X, u_Y und u_Z
• Verdrehungen φ_X, φ_Y und φ_Z.

Die Verformungen beziehen auf die Achsen des globalen Koordinatensystems.

Lokale Verformungen

Die lokalen Stabverformungen können Sie grafisch über die Navigator-Kategorie 'Stäbe' 'Lokale Verformungen' darstellen (siehe Bild Lokale Stabverformungen im Navigator auswählen ). Im Tabellenregister 'Lokale Verformungen' werden die Werte der Stabverformungen aufgelistet. Dies sind folgende Ergebnisse:

• Absolute Gesamtverschiebung |u|
• Lokale Verschiebungen _x, u_y und u_z
• Lokale Verdrehungen φ_x, φ_y und φ_z
• Querschnittsverwölbung ω (wenn Add-On Wölbkrafttorsion (7 Freiheitsgrade) aktiviert)

Die Verformungen beziehen sich auf die lokalen Stabachsen.

Schnittgrößen

Sie können die Stabschnittgrößen grafisch über die Navigator-Kategorie 'Stäbe' → 'Schnittgrößen' anzeigen (siehe Bild Ergebnisse der Zeitverlaufsanalyse ). Im Tabellenregister 'Schnittgrößen' werden die Schnittgrößen der Stäbe in numerischer Form dargestellt. Dies sind folgende Ergebnisse:

• Kräfte N, V_y und V_z
• Momente M_T, M_y und M_z
• Bimoment M_ω (wenn Add-On Wölbkrafttorsion (7 Freiheitsgrade) aktiviert)
• Torsionsmomente M_{T, pri} und M_{T, sec} (wenn Add-On Wölbkrafttorsion (7 Freiheitsgrade) aktiviert)

Verzerrungen

Die Stabverzerrungen stellen lokale Verformungen in Form von Dehnungen und Scherungen dar. In der Navigator-Kategorie 'Stäbe' → 'Verzerrungen' und dem Tabellenregister 'Verzerrungen' stehen folgende Ergebnisse zur Verfügung:

• Längenänderungen und Schubverzerrungen ε_x, γ_xy und γ_xz
• Torsions- und Biegebeanspruchungen κ_x, κ_y und κ_z

Kontaktkräfte

Für Stäbe, die mit einem Stablager versehen sind, können Sie im Navigator und in der Tabelle die 'Kontaktkräfte' anzeigen lassen. Es sind dies im Einzelnen:

• Kontaktkräfte p_x, p_y und p_z
• Moment m_x

Schnittgrößen querschnittsweise

Im Tabellenregister 'Schnittgrößen querschnittsweise' werden die Extremwerte der Schnittgrößen aufgelistet, die für jeden Querschnitt vorliegen.
