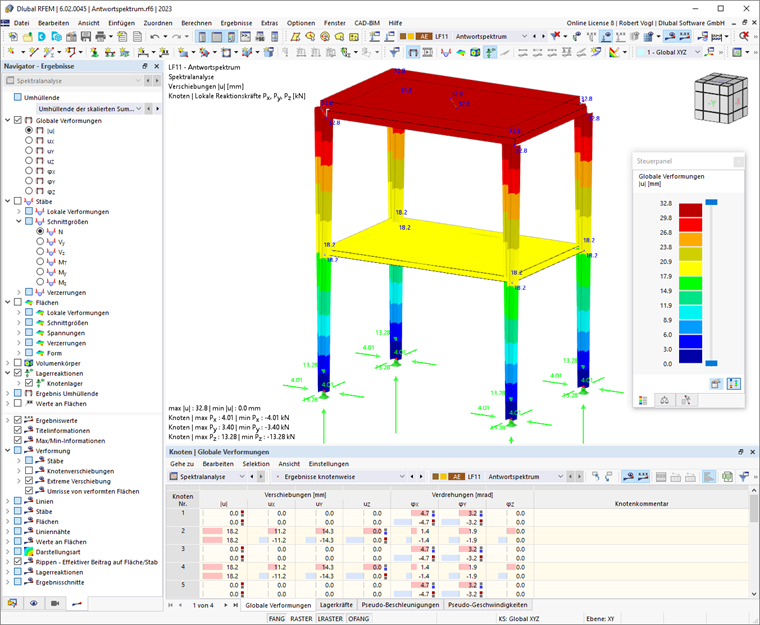

Nach der erfolgreichen Berechnung werden die Ergebnisse eines Antwortspektrum-Lastfalls dargestellt: Im Arbeitsfenster sehen Sie die globalen Verformungen als Umhüllende, in der Tabelle die Verformungen, Lagerkräfte, Schnittgrößen oder Spannungen der einzelnen Modellobjekte. Die Ergebnisse der Spektralanalyse sind somit voll in die Programmoberfläche von RFEM oder RSTAB integriert.
Arbeitsfenster

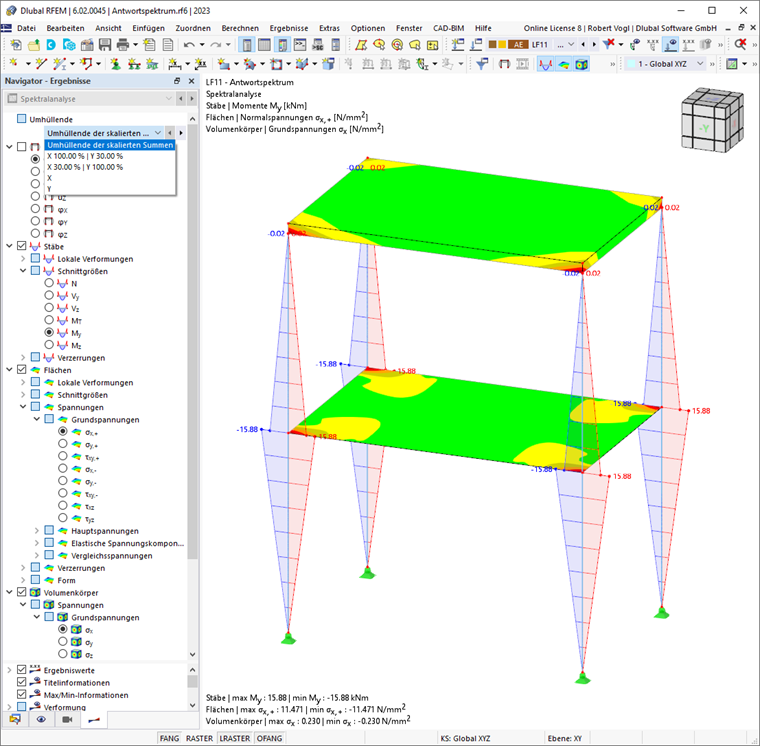

Die Umhüllende ergibt sich nach den Kombinationsregeln für die periodischen Antworten und für die Richtungskomponenten, die Sie bei den Spektralanalyse-Einstellungen festgelegt haben. Wählen Sie oben im 'Navigator - Ergebnisse' die Kombinationsregel oder Eigenform aus, die für die grafische Darstellung der Ergebnisse verwendet werden soll. Sie können auch die Schaltflächen
und
benutzen, um zwischen den Einträgen hin- und herzuwechseln.
Für die grafische Darstellung der Ergebnisse stehen im Navigator alle Ergebnisarten zur Auswahl, die auch für einen statischen Lastfall verfügbar sind. Je nach Modelltyp sind dies beispielsweise die globalen Verformungen, die Stab- und Flächenschnittgrößen und die Lagerreaktionen. Die Ergebnisarten der Modellobjekte sind im Kapitel Ergebnisse des RFEM-Handbuchs beschrieben.
Tabelle

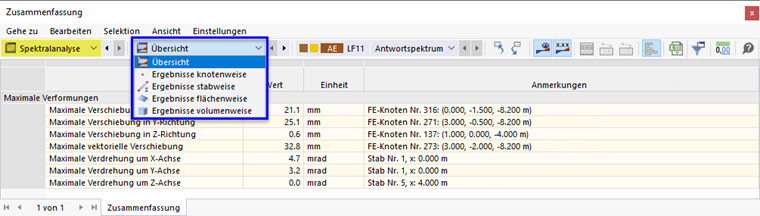

Die Ergebnistabellen der dynamischen Analyse werden automatisch angezeigt, wenn Sie sich die Ergebnisse des dynamischen Lastfalls anzeigen lassen. Mit den Kategorien und Unterkategorien können Sie in der Tabelle die Anzeige der Ergebnisse steuern (siehe Kapitel Tabellen des RFEM-Handbuchs). Für die Spektralanalyse stehen verschiedene Unterkategorien zur Auswahl. Sie werden in den folgenden Kapiteln vorgestellt.

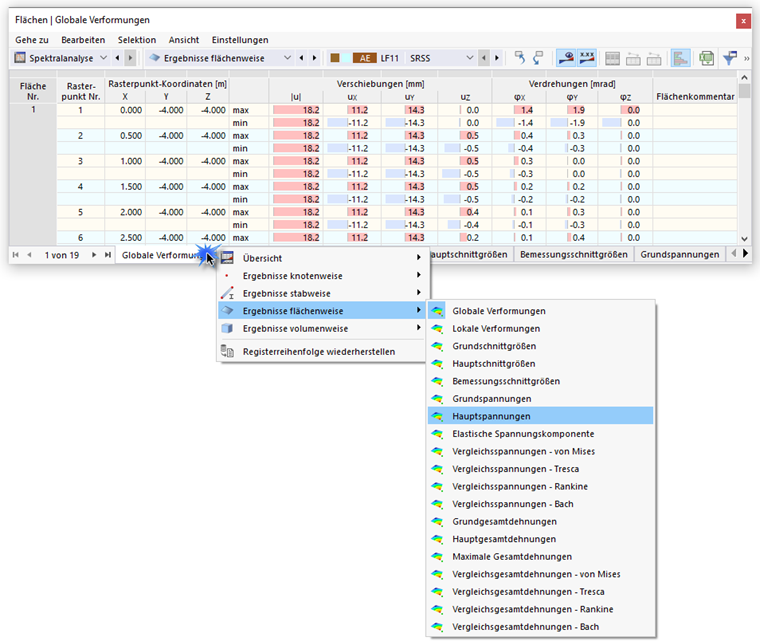

Wenn Sie schnell zu einer bestimmten Tabelle springen möchten, klicken Sie ein Register mit der rechten Maustaste an. Im Kontextmenü können Sie dann die gewünschte Tabelle auswählen.
Einheiten und Dezimalstellen
Sie können die Einheiten und Nachkommastellen wie im Kapitel Einheiten und Dezimalstellen beschrieben anpassen. Da es sich in erster Linie um Verformungen, Schnittgrößen, Spannungen und Verzerrungen handelt, sind die im Kapitel Einheiten ändern des RFEM-Handbuchs beschriebenen Parameter der Kategorie 'Statische Analyse' relevant.
Export nach Excel
Sie können jede Ergebnistabelle der Spektralanalyse nach MS Excel exportieren. Verwenden Sie hierzu die Schaltfläche
in der Tabellen-Symbolleiste (siehe Bild
Aktuelle Tabelle exportieren
). Beim Export der aktuellen Tabelle werden die Werte in der vollen Genauigkeit exportiert.
Wenn Sie mehrere Tabellen auf einmal exportieren möchten, nutzen Sie die Funktion Exportieren im Menü Datei. Im Dialog 'Tabellenexport-Selektor' können Sie festlegen, welche Tabellen für den Export infrage kommen (siehe Bild Tabellen für Export auswählen ).
