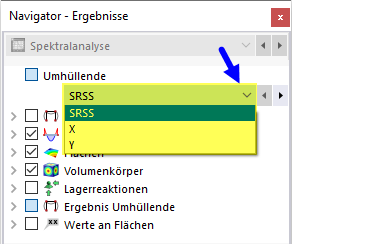

Mit den Standardeinstellungen werden die Ergebnisse der Umhüllenden sowie der globalen Richtungen X, Y und Z ausgegeben, denen Sie ein Antwortspektrum zugeordnet haben. Diese Optionen stehen oben in der Navigator-Liste zur Auswahl (siehe auch Bild Umhüllende oder Richtung auswählen ), sodass Sie die Ergebnisdarstellung entsprechend steuern können.

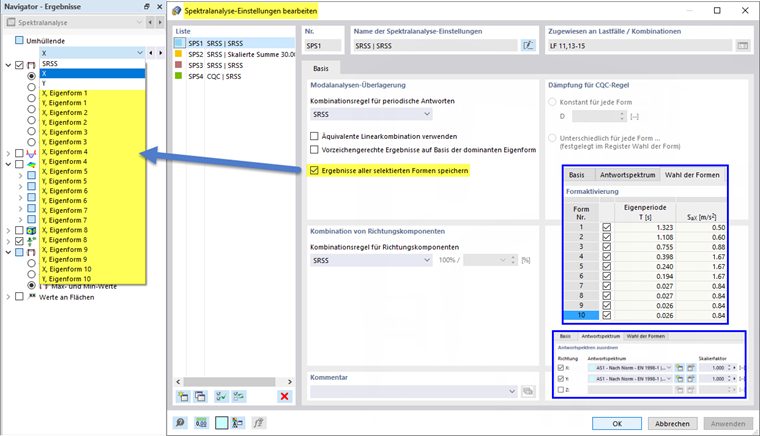

Wenn Sie bei den Spektralanalyse-Einstellungen die Option Ergebnisse aller selektierten Formen speichern aktiviert und diese Einstellung einem Lastfall zugewiesen haben, werden auch die Ergebnisse aller selektierten Eigenformen (siehe Kapitel Wahl der Formen) für die Richtungen X, Y und Z ausgegeben, denen ein Antwortspektrum zugeordnet wurde.
Im Lastfall sind damit die einzelnen Ergebnisse der Spektralanalyse gespeichert und als Teilergebnisse (Umhüllende) verfügbar. Sie ersetzen so das Exportieren von Lastfällen und Ergebniskombinationen, wie es im Zusatzmodul RF-/DYNAM Pro der Programmgeneration RFEM 5 / RSTAB 8 erforderlich war.
Die verfügbaren Teilergebnisse hängen davon ab, welche der Spektralanalyse-Einstellungen Sie dem Lastfall zugewiesen und für welche Anregungsrichtungen Sie ein Antwortspektrum festgelegt haben. Die verschiedenen Möglichkeiten sind in den folgenden Tabellen angegeben.
SRSS – Quadratsummenwurzel-Regel
Bei einem Lastfall benennt die Ergebnisbezeichnung die Art der Umhüllenden wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| SRSS | Gesamtumhüllende X, Y, Z |
| X | Umhüllende aller Eigenformen in X |
| Y | Umhüllende aller Eigenformen in Y |
| Z | Umhüllende aller Eigenformen in Z |
| X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |

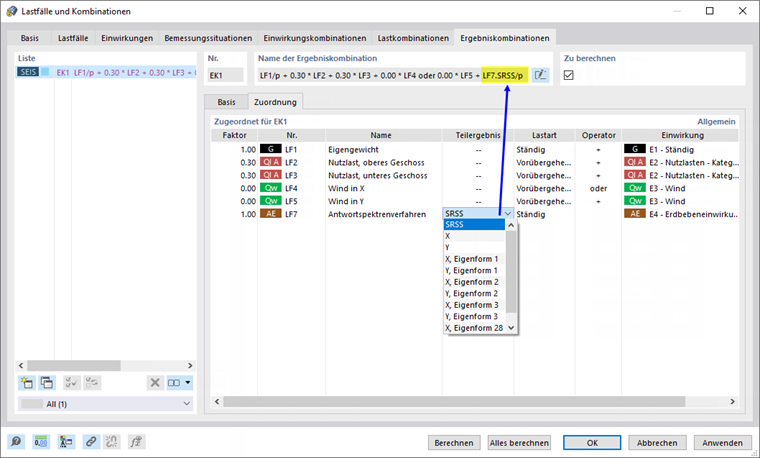

Wenn Sie im Dialog 'Lastfälle und Kombinationen' für Ergebniskombinationen festgelegt haben, dass Teilergebnisse ausgegeben werden (siehe Bild Teilergebnisse für Ergebniskombinationen aktivieren ), stehen diese Ergebnisse auch für die in der EK verwendeten Lastfälle zur Auswahl.
Die Ergebnisbezeichnung setzt sich aus der Lastfallnummer und den jeweiligen Teilergebnissen zusammen. Für den Lastfall 7 (LF7) beispielsweise ist dies wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| LF7.SRSS | Gesamtumhüllende X, Y, Z |
| LF7.X | Umhüllende aller Eigenformen in X |
| LF7.Y | Umhüllende aller Eigenformen in Y |
| LF7.Z | Umhüllende aller Eigenformen in Z |
| LF7.X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| LF7.Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| LF7.Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |
Skalierte Summe (100 % / 30 % bzw. 100 % / 40 %)
Bei einem Lastfall benennt die Ergebnisbezeichnung die Art der Umhüllenden wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| Skalierte Summen | Gesamtumhüllende |
| X 100 % ❘ Y 30 % ❘ Z 30 % | Faktorisierte Umhüllende aller Eigenformen in X (100 %), Y (30 %) und Z (30 %) |
| X 30 % ❘ Y 100 % ❘ Z 30 % | Faktorisierte Umhüllende aller Eigenformen in X (30 %), Y (100 %) und Z (30 %) |
| X | Umhüllende aller Eigenformen in X (100 %) |
| Y | Umhüllende aller Eigenformen in Y (100 %) |
| Z | Umhüllende aller Eigenformen in Z (100 %) |
| X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |
Bei einer Ergebniskombination setzt sich die Ergebnisbezeichnung aus der Lastfallnummer und den jeweiligen Teilergebnissen zusammen. Für den Lastfall 7 (LF7) beispielsweise ist dies wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| LF7.Skalierte Summen | Gesamtumhüllende |
| LF7.SSX | Faktorisierte Umhüllende aller Eigenformen in X (100 %), Y (30 %) und Z (30 %) |
| LF7.SSY | Faktorisierte Umhüllende aller Eigenformen in X (30 %), Y (100 %) und Z (30 %) |
| LF7.SSZ | Faktorisierte Umhüllende aller Eigenformen in X (30 %), Y (30 %) und Z (100 %) |
| LF7.X | Umhüllende aller Eigenformen in X (100 %) |
| LF7.Y | Umhüllende aller Eigenformen in Y (100 %) |
| LF7.Z | Umhüllende aller Eigenformen in Z (100 %) |
| LF7.X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| LF7.Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| LF7.Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |
Absolute Summe
Bei einem Lastfall benennt die Ergebnisbezeichnung die Art der Umhüllenden wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| Absolute Summe | Gesamtumhüllende X, Y, Z |
| X | Umhüllende aller Eigenformen in X |
| Y | Umhüllende aller Eigenformen in Y |
| Z | Umhüllende aller Eigenformen in Z |
| X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |
Bei einer Ergebniskombination setzt sich die Ergebnisbezeichnung aus der Lastfallnummer und den jeweiligen Teilergebnissen zusammen. Für den Lastfall 7 (LF7) beispielsweise ist dies wie folgt:
| Bezeichnung | Ergebnisart |
|---|---|
| LF7.AS | Gesamtumhüllende |
| LF7.X | Umhüllende aller Eigenformen in X |
| LF7.Y | Umhüllende aller Eigenformen in Y |
| LF7.Z | Umhüllende aller Eigenformen in Z |
| LF7.X, Eigenform n | Umhüllende der n-ten Eigenform in X |
| LF7.Y, Eigenform n | Umhüllende der n-ten Eigenform in Y |
| LF7.Z, Eigenform n | Umhüllende der n-ten Eigenform in Z |
