In der Tabellen-Ergebniskategorie Ergebnisse knotenweise werden die Ergebnisse der Spektralanalyse aufgelistet, die an den Knoten vorliegen. Die Ergebnisse in den einzelnen Registern sind nach Knotennummern sortiert.

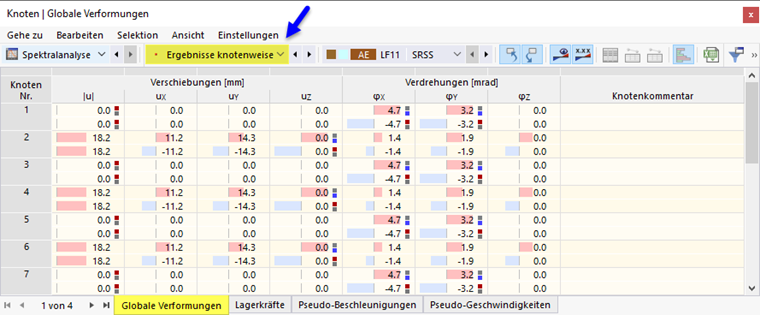

Globale Verformungen
Sie können die Knotenverformungen grafisch über die Navigator-Kategorie 'Globale Verformungen' anzeigen (siehe Bild Ergebnisse der Spektralanalyse ). Im Tabellenregister 'Globale Verformungen' werden die Verformungen der Knoten in numerischer Form dargestellt.
Es werden die absolute Gesamtverschiebung |u|, die Verschiebungen uX, uY und uZ sowie die Verdrehungen φX, φY und φZ angegeben. Am Ende der Tabelle finden Sie die Maximal- und Minimalwerte der einzelnen Verformungskomponenten.

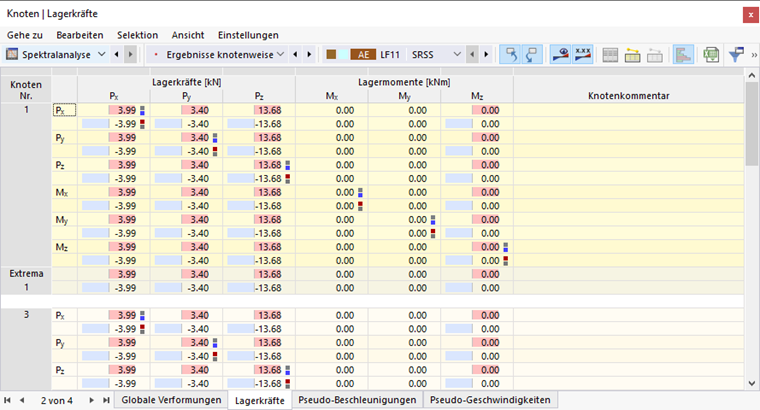

Lagerkräfte
Im Register 'Lagerkräfte' sind die Kräfte und Momente aufgelistet, die in jedes Knotenlager eingeleitet werden.

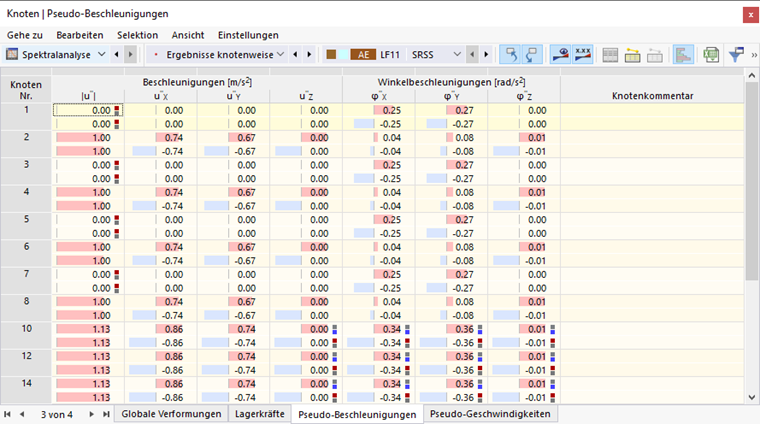

Pseudo-Beschleunigungen
Im Register 'Pseudo-Beschleunigungen' können Sie die Beschleunigungen ablesen, die an den einzelnen Knoten angesetzt werden. Es werden die absolute Gesamtbeschleunigung |u''|, die Beschleunigungen u''X, u''Y und u''Z sowie die Winkelbeschleunigungen φ''X, φ''Y und φ''Z angegeben.
Die Pseudo-Beschleunigungen werden nur tabellarisch ausgegeben; grafisch lassen sie sich nicht darstellen.

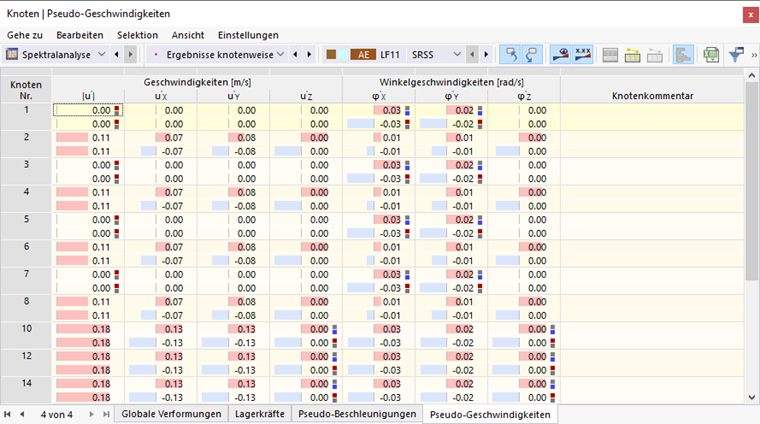

Pseudo-Geschwindigkeiten
Im Register 'Pseudo-Geschwindigkeiten' sind die Geschwindigkeiten aufgelistet, die an jedem Knoten vorliegen. Es werden die absolute Gesamtgeschwindigkeit |u'|, die Geschwindigkeiten u'X, u'Y und u'Z sowie die Winkelgeschwindigkeiten φ'X, φ'Y und φ'Z angegeben.
Diese Ergebnisse sind ebenfalls nur tabellarisch vorhanden.
