Die dynamische Analyse ist in den Programmen RFEM 6 und RSTAB 9 in mehrere Add-Ons unterteilt.
- Das Add-On Modalanalyse ist das Basis-Add-On, mit dem die Eigenschwingungsanalysen für Stab-, Flächen- und Volumenmodelle erfolgen. Es stellt die Voraussetzung für alle weiteren dynamischen Add-Ons dar.
- Das Add-On Antwortspektrenverfahren ermöglicht es, mithilfe des multimodalen Antwortspektrenverfahrens eine Erdbebenanalyse durchzuführen. Die hierzu benötigten Spektren können normenkonform, benutzerdefiniert oder aus einer Bibliothek von Akzelerogrammen aus Erdbebengebieten erstellt werden. Daraus werden die äquivalenten statischen Kräfte generiert.
- Das Add-On Harmonische Frequenzganganalyse befindet sich noch in Entwicklung. Ziel ist die Ermittlung der stationären Systemantwort für periodisch angeregte Strukturen.
- Das Add-On Zeitverlaufsverfahren ermöglicht eine dynamische Tragwerksanalyse für äußere Erregungen. Unterschiedliche Erregerfunktionen lassen sich tabellarisch oder als Funktion der Zeit definieren. Die Zeitverlaufsanalyse wird mit Hilfe der Modalanalyse oder des linearen impliziten Newmark-Lösers realisiert.
- Ziel des Add-Ons Pushover-Analyse ist die Ermittlung von Pushover-Kurven in nichtlinearen Systemen, die Berechnung der äquivalenten bilinearen Kapazitätskurve sowie der Vergleich von vorhandener und erforderlicher Verformungsfähigkeit unter Berücksichtigung des Energiedissipationsvermögens.
Dieses Handbuch beschreibt die Add-Ons der dynamischen Analyse für die Programme RFEM 6 und RSTAB 9 vor. Da die Eingabe und die Funktionen der Add-Ons in beiden Programmen ähnlich sind, erfolgt die Beschreibung mit dem Schwerpunkt auf RFEM. Die Erläuterungen gelten aber auch für RSTAB. Falls Unterschiede zwischen den Programmen zu beachten sind, wird dies in der Beschreibung erwähnt.
Add-On aktivieren

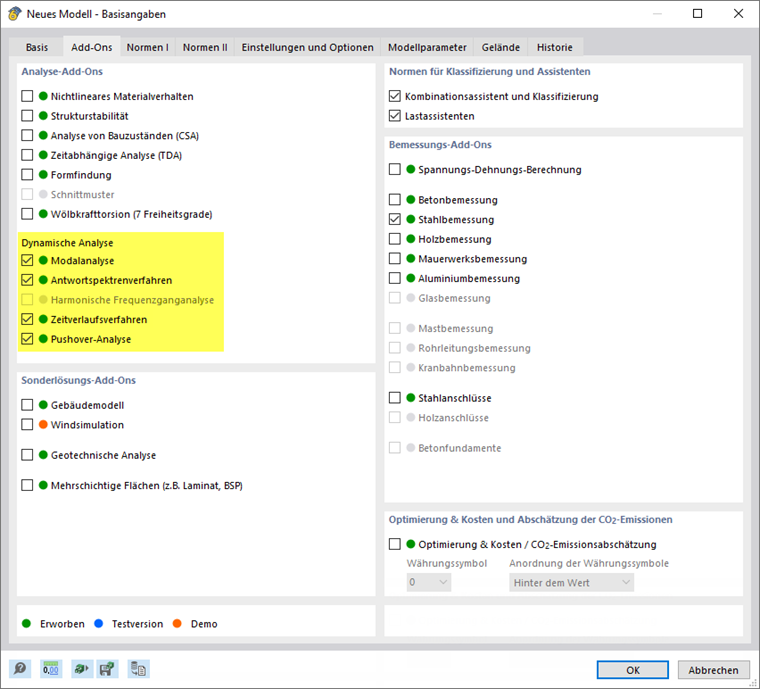

Im Register Add-Ons der Modell-Basisangaben können Sie die Nutzung der Analyse-Add-Ons aktivieren oder deaktivieren. Ein grüner Punkt vor der Bezeichnung des Add-Ons bedeutet, dass bei Ihnen eine Lizenz vorhanden ist. Ein oranger oder blauer Punkt weist darauf hin, dass die Nutzung des Add-Ons lediglich als Demo oder Teil einer Testversion zur Verfügung steht und der Funktionsumfang eingeschränkt ist.
Norm festlegen

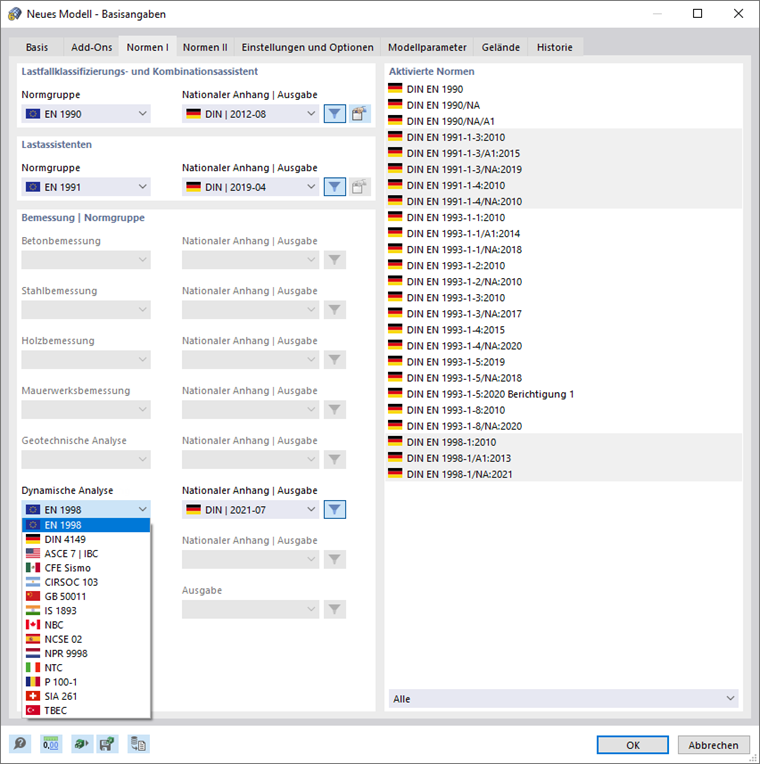

Im Register Normen I der Basisangaben können Sie die Norm auswählen, die für die dynamische Analyse verwendet werden soll (siehe auch Kapitel Normen I des RFEM-Handbuchs). Die Eingabedialoge der dynamischen Analyse werden automatisch an diese Norm angepasst.
Die aktuell zur Verfügung stehenden Bemessungsnormen und eine Zusammenfassung des Funktionsumfangs können Sie der jeweiligen Produktbeschreibung der Add-Ons für dynamische Analysen entnehmen.
Add-On in RFEM/RSTAB verwenden

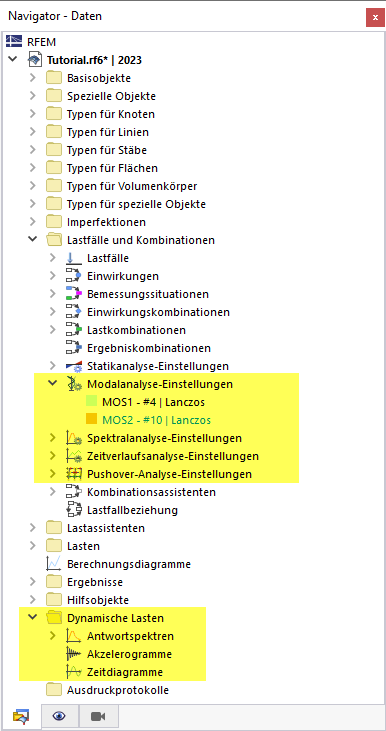

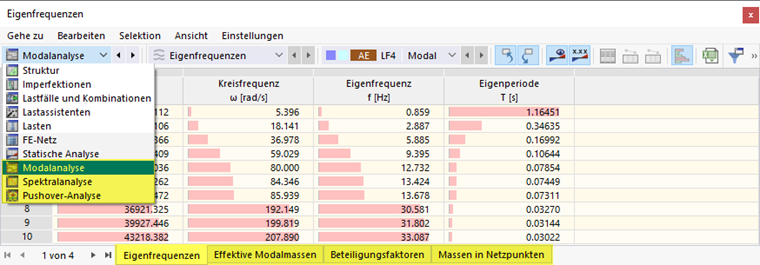

Wenn Sie ein Analyse-Add-On aktiviert und die Norm festgelegt haben, erweitert sich die Benutzeroberfläche um neue Einträge im Navigator, den Tabellen und den Dialogen. Auf diese Weise sind die Parameter der dynamischen Analyse vollständig in die Benutzeroberfläche des Programms RFEM oder RSTAB integriert.
