Ein Akzelerogramm drückt aus, welche Beschleunigung zu einem bestimmten Zeitpunkt auftritt. Dieses Beschleunigung - Zeit-Diagramm kann verwendet werden, um Antwortspektren zu erzeugen oder ein Zeitverlaufsverfahren durchzuführen. Viele Akzelerogramme liegen in Form von Aufzeichnungen aufgetretener Erdbeben vor.
Die im Modell verwendeten Akzelerogramme werden im Dialog Akzelerogramm verwaltet.
Basis
Im Register Basis können Sie festlegen, welcher Typ von Akzelerogramm vorliegt, und die Parameter definieren.
Definitionstyp
Legen Sie fest, wie Sie das Akzelerogramm definieren möchten. In der Liste stehen zwei Definitionstypen zur Auswahl.
Benutzerdefiniert

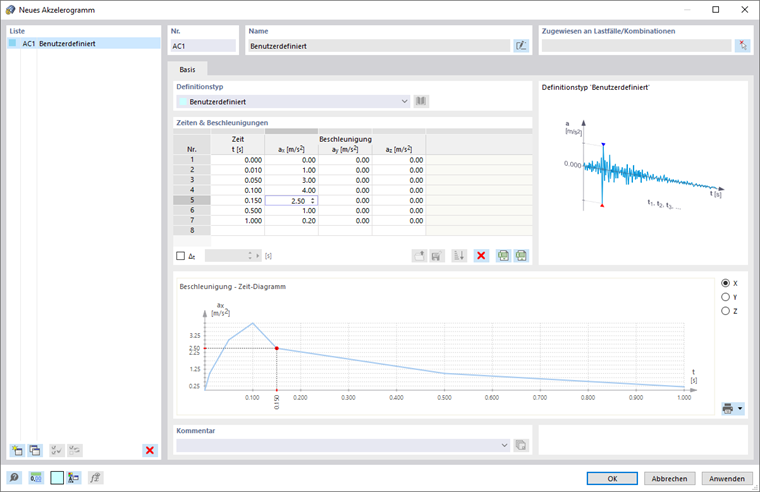

Wenn Sie ein Akzelerogramm benutzerdefiniert beschreiben, können Sie im Abschnitt 'Zeiten & Beschleunigungen' die Kennwerte angeben: Tragen Sie in der Tabelle die Zeiten t mit den zugehörigen Beschleunigungen aX, aY und aZ zeilenweise ein.
Über die Tabelle können Sie das Beschleunigung - Zeit-Diagramm individuell definieren. Die Reihenfolge der eingegebenen Zeilen darf beliebig sein. So können Sie nachträglich Wertepaare ergänzen, die zwischen bereits definierten Werten liegen.
Info

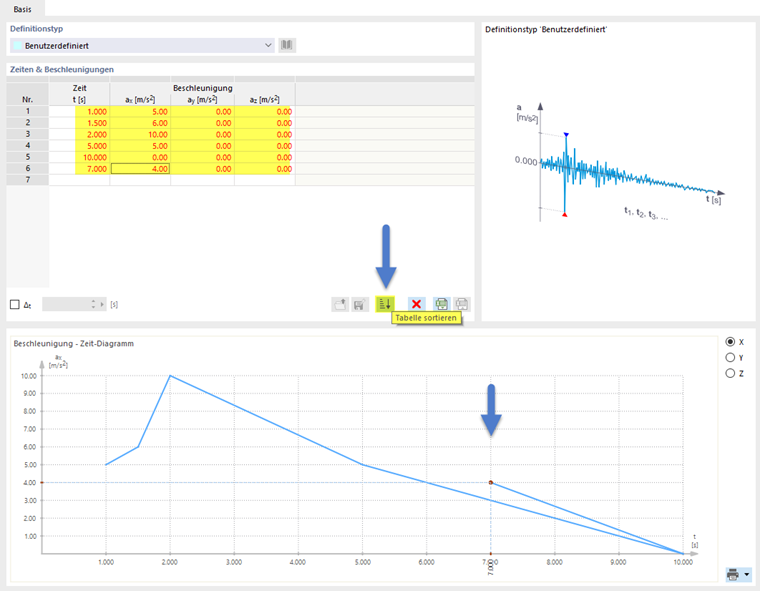

Da ein konsistentes Zeitdiagramm vorliegen muss, werden die Werte bei falscher Reihenfolge rot dargestellt. Verwenden Sie in diesem Fall die Schaltfläche
, um die Zeilen aufsteigend zu sortieren.
Mit der Schaltfläche
können Sie die selektierte Tabellenzeile löschen.
Die Schaltfläche
ermöglicht es, die Tabellenwerte eines Diagramms aus Excel zu importieren. Mit der Schaltfläche
können Sie das benutzerdefinierte Akzelerogramm nach Excel exportieren.
Die Funktionen, benutzerdefinierte Akzelerogramme in einer Bibliothek zu speichern und von dort wieder einzulesen, sind noch in Entwicklung. Daher sind die Schaltflächen
gesperrt.

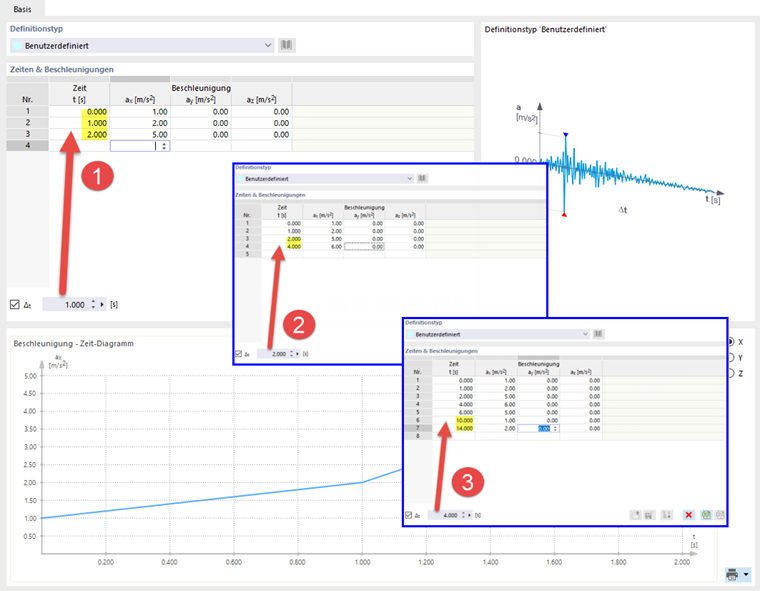

Wenn die Beschleunigungswerte einen konstanten Zeitabstand haben, aktivieren Sie das Kontrollfeld ΔT unterhalb der Tabelle. Geben Sie dann den Zeitschritt im Feld daneben
an. Wenn Sie nun Beschleunigungen in der Tabelle eingeben, wird die Zeit automatisch mit den Schritten ΔT angesetzt. Sie können den Schritt ΔT jederzeit anpassen, um weitere Werte mit einem anderen Zeitschritt einzugeben.
Im unteren Abschnitt wird das aus den Vorgaben erzeugte Diagramm des Akzelerogramms dargestellt. Mit den Schaltflächen X, Y und Z rechts neben der Grafik können Sie steuern, welche Beschleunigungsrichtung angezeigt wird. Die Funktionen des Diagramms sind im Kapitel Antwortspektrum beschrieben.
Aus Bibliothek
Im Programm steht eine umfangreiche Bibliothek von Akzelerogrammen zur Verfügung, die bei aufgetretenen Erdbeben aufgezeichnet wurden. Die Funktion, benutzerdefinierte Akzelerogramme in dieser Bibliothek zu verwenden, ist noch in Entwicklung. Rufen Sie die Bibliothek mit der Schaltfläche
rechts neben der Liste auf.

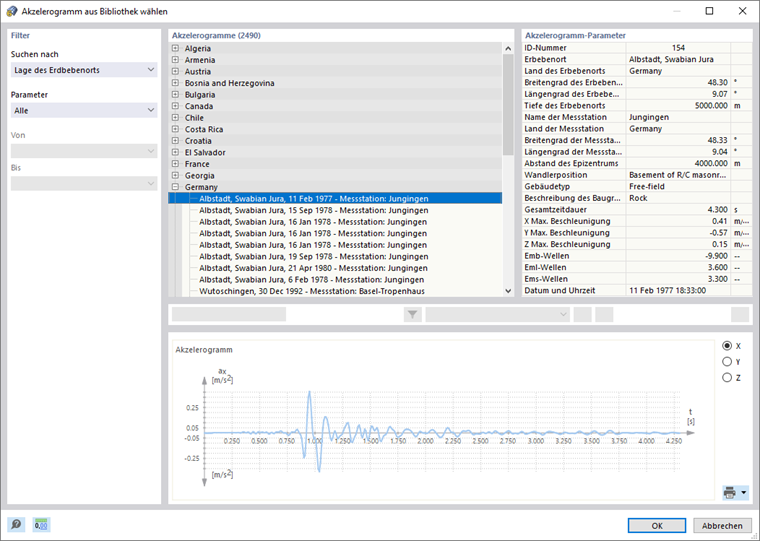

Die Akzelerogramme der Bibliothek sind nach Ländern sortiert.
Wählen Sie in der Liste der 'Akzelerogramme' das relevante Erdbeben aus. Hierfür erweisen sich die Kriterien im Abschnitt 'Filter' als hilfreich. Je nach Parameter bestehen verschiedene Auswahlmöglichkeiten.
Jedes Akzelerogramm ist durch spezifische 'Akzelerogramm-Parameter' charakterisiert, beispielsweise Land, Längen- und Breitengrad, Abstand vom Epizentrum oder Erdbebendauer. Diese Kenndaten werden auf der rechten Seite der Bibliothek angezeigt.
Im unteren Bereich sehen Sie das Diagramm des selektierten Akzelerogramms. Die meisten Akzelerogramme weisen unterschiedliche Beschleunigungen in die drei globalen Richtungen auf. Mit den Schaltflächen X, Y und Z rechts neben der Grafik können Sie steuern, welche Beschleunigungsrichtung angezeigt wird. Die Funktionen des Diagramms sind im Kapitel Antwortspektrum beschrieben.

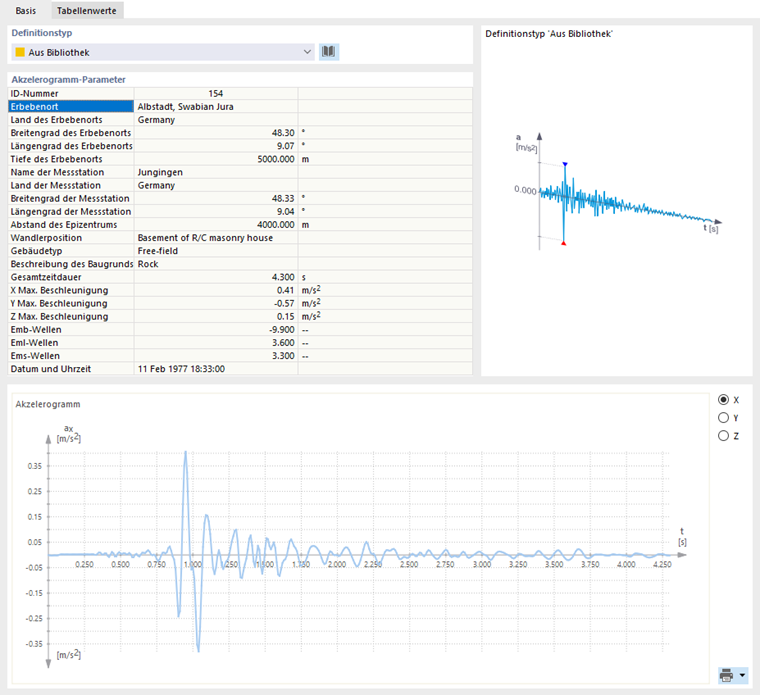

Mit OK übergeben Sie das Akzelerogramm in den Dialog 'Neues Akzelerogramm'. Dort werden die Parameter wie Erdbebenort, Messstation und Abstand vom Epizentrum ebenfalls angegeben. Das Diagramm sehen Sie im unteren Dialogabschnitt. Mit den Schaltflächen X, Y und Z können Sie auch hier zwischen den Beschleunigungsrichtungen wechseln.
Tabellenwerte
Das Register Tabellenwerte ist nur verfügbar, wenn das Akzelerogramm über den Definitionstyp Aus Bibliothek erzeugt wird.
In diesem Register können Sie die Zeitschritte mit den zugehörigen Beschleunigungen aX, aY und aZ überprüfen. Die Tabelle entspricht damit der im Abschnitt Benutzerdefiniert beschriebenen Eingabe eines Akzelerogramms. Die Werte lassen sich in dieser Tabelle jedoch nicht editieren.
