加速度曲线

加速度曲线表示在某个时间点发生的加速度。 该加速度 - 时程图可用于生成 反应谱 或用于执行 时程法。 许多加速度图是以实际地震记录的形式出现的。

模型中使用的加速度曲线在加速度曲线对话框中管理。

“新建加速度图”对话框

基本

在基本选项卡中，您可以指定加速度曲线的类型并定义参数。

定义类型

选择您想要如何定义加速度图。 列表中有两种定义类型可供选择。

选择定义属性

用户自定义

如果您以自定义方式描述加速度曲线，则可以在'时间和加速度'部分中指定特征值： 在表格中逐行输入时间 t 以及相关的加速度 a_X 、 a_Y和 a_Z。

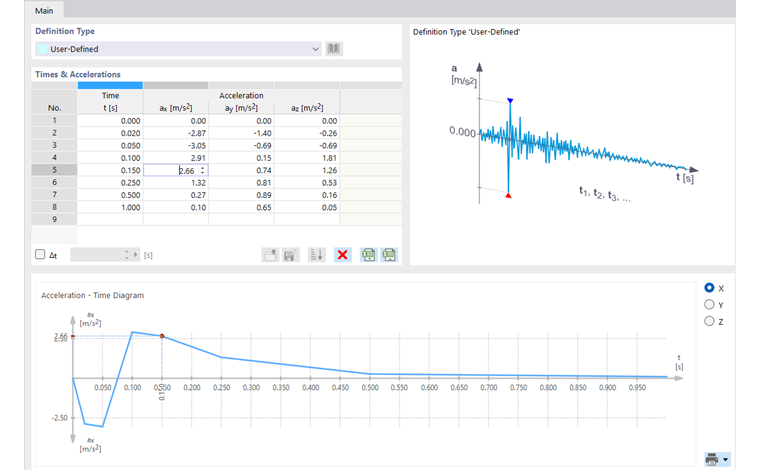

在表格中描述用户定义的加速度图

您可以在表格中单独定义加速度-时间曲线。 输入的线的顺序可以是任意的。 通过这种方式，您可以随后添加位于已定义值之间的值对。

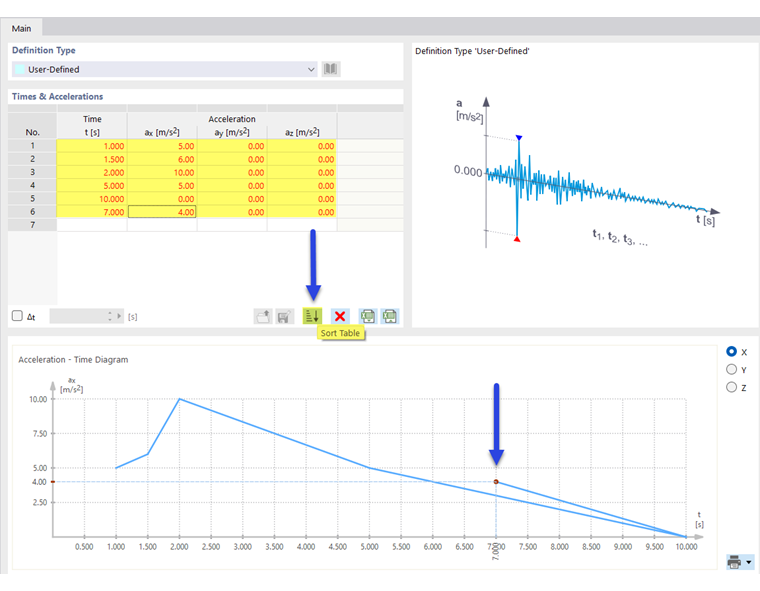

排序表格

使用 按钮可以删除所选的表格行。

通过按钮 可以从Excel导入图表的表格值。 点击 按钮，可以将自定义的加速度曲线导出到Excel中。

将用户自定义的加速度曲线存储在库中并从库中重新读取的功能仍在开发中。 因此按钮 被锁定。

如果加速度值具有恒定的时间间隔，请激活表格下方的复选框 Δ_T。 然后在 旁边的栏中输入时间步长。 如果您现在在表格中输入加速度，则时间会自动设置，步长为_ΔT 。 您可以随时调整步长_ΔT ，以便输入其他时间步长的值。

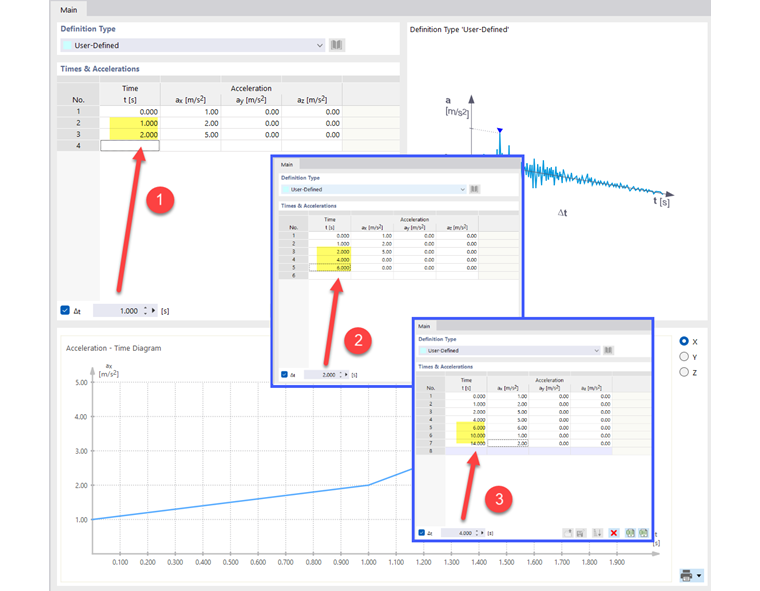

使用时间步长 Δt

下半部分显示了根据规范生成的加速度曲线图。 您可以使用图形右侧的 X、Y 和 Z 按钮来控制显示加速度的方向。 图表的功能在描述。

来自库

该程序中包含一个庞大的加速度图库，这些加速度图是在地震发生期间记录的。 在这个库中使用自定义加速度曲线的功能仍在开发中。 使用列表右侧的 按钮调出库。

打开截面库

图书馆'的加速度曲线是按国家/地区排序的。

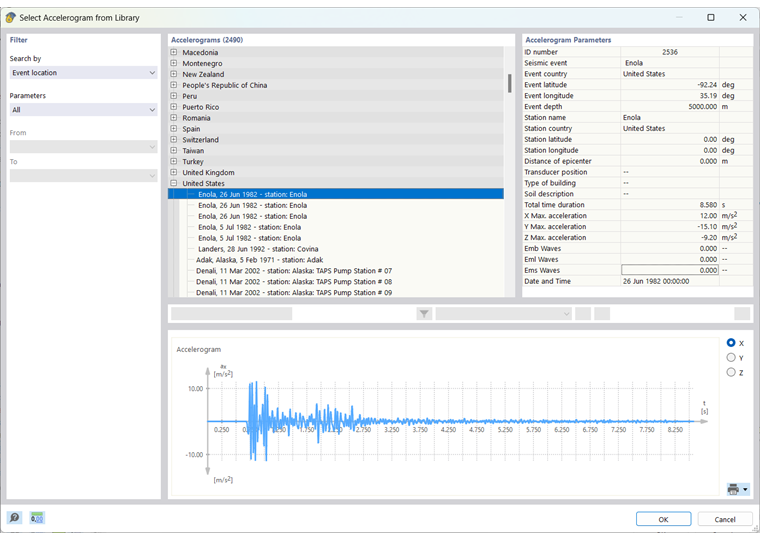

在库中选择加速度图

从加速度图 ' 列表中选择相关地震。 '过滤'部分中的条件对此很有帮助。 根据参数的不同，有不同的选项。

过滤地震和控制参数

每个加速度图都有特定的'加速度图参数'，例如国家、经度和纬度，到震中的距离或地震持续时间。 这些特性显示在库的右侧。

在下部区域中，您可以看到所选加速度曲线的图表。 大多数加速度图在三个全局方向上显示不同的加速度。 您可以使用图形右侧的 X、Y 和 Z 按钮来控制显示加速度的方向。 图表的功能在描述。

点击确定，将加速度曲线传送到'新建加速度曲线'对话框。 在该文件中还给出了地震位置、测站以及距震中的距离等参数。 您可以在对话框的下部看到该图。 使用 X、Y 和 Z 按钮可以在加速度方向之间进行切换。

由加速度曲线数据库

表格值

只有当加速度曲线是使用定义类型 From Library 生成时，表格值选项卡才可用。

加速度曲线表值

在该选项卡中，您可以检查时间步长以及相关的加速度 a_X 、 a_Y和 a_Z。 该表格对应于章节 user-defined 中描述的加速度曲线条目。 但是，无法编辑该表中的值。
