上覆荷载组合

Pushover 分析基于分配了 Pushover分析类型的荷载组合。

基本

在基本选项卡中，您可以分配分析类型和定义其他参数。 在列表 ' 中选择左侧的荷载组合。

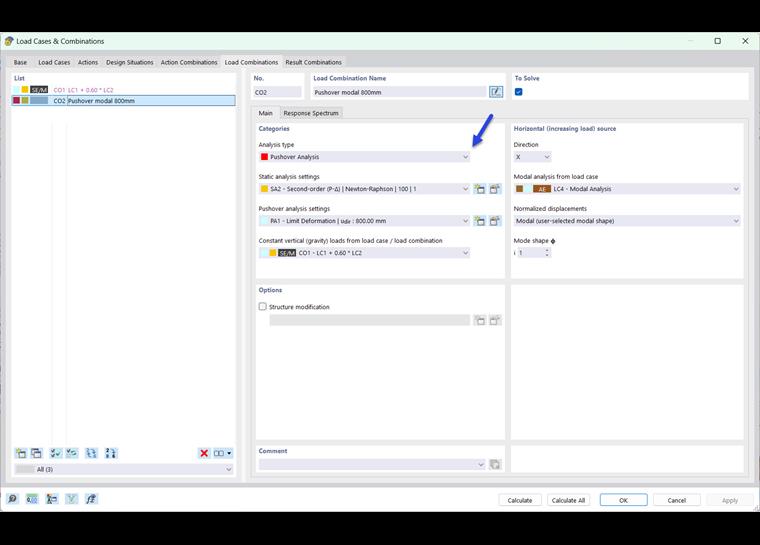

Pushover 荷载组合分析

类别

对荷载组合进行 Pushover 分析的基本设置必须在本章节中进行。

分析类型

如果在模型基本数据中激活了附加模块'Pushover'，则可以从列表中选择Pushover分析。 将此分析类型分配给要对其执行 Pushover 分析的荷载组合。 建议在此处创建用户自定义的荷载组合。

静力分析设置

在结构分析设置列表 [[#/de/downloads-und-infos/documents/online-handbooks/rfem-6/000255 中选择计算推覆荷载组合时所依据的分析类型应该。

Pushover 分析设置

在'推覆分析设置' ( PA )列表中，选择要检查的荷载组合所依据的规范。 例如，荷载增量、终止条件和计算目标位移的精度。 在章节 Pushover 分析设置 中对这些参数进行了介绍。

使用 按钮可以添加新的pushover分析设置，使用 可以编辑所选设置。

恒定垂直(重力)荷载来自荷载工况 / 荷载组合

定义在推覆分析中应将其荷载视为恒定（不可变）的荷载工况或荷载组合。 在列表中，您可以选择所有荷载工况和组合，这些荷载工况和组合按照与Pushover荷载组合相同的结构分析设置进行检查。 Pushover 分析不会增加该荷载分量。

水平(增加荷载)源

在该部分中，应满足作用在结构上的横向荷载规范。 在推覆分析中，这些荷载会一直增加，直到达到拆除准则或结构失效。

方向

在列表中选择全局轴，荷载的作用方向为该轴。

选择荷载方向

模态分析来自荷载工况

在已定义的 模态分析荷载工况 列表中，指定应作为 Pushover 分析基础的特征值分析。 该模态分析荷载工况是根据模态形式计算质量和荷载分布的先决条件。

标准位移

用户可以在“方向类型”下拉菜单中选择旋转线栅格的方式：

• 均匀（地震方向为 1，否则为 0）： 荷载在结构的质量点上均匀地施加在整个建筑高度上。 侧向荷载仅由质量分布确定，不再按比例缩放。 水平力与质量成正比 - 与高度无关 - 因此对应于均匀的加速度响应。
• 模态（自动模态形式）： 荷载按主振型缩放，并沿指定的 施加在结构的质量点上。 水平力与质量和高度/特征模态成正比。
• 模态（模态形式由用户选择）： 荷载按用户选择的振型缩放，并沿指定的 施加在结构的质量点上。

本征形式 Φ

该输入框只对用户自定义的模态窗体可用。 在这里，您可以通过调整归一化位移 Φ 的矢量来缩放特征模态。

反应谱

在反应谱选项卡中，您可以分配适用于 Pushover 分析的反应谱。

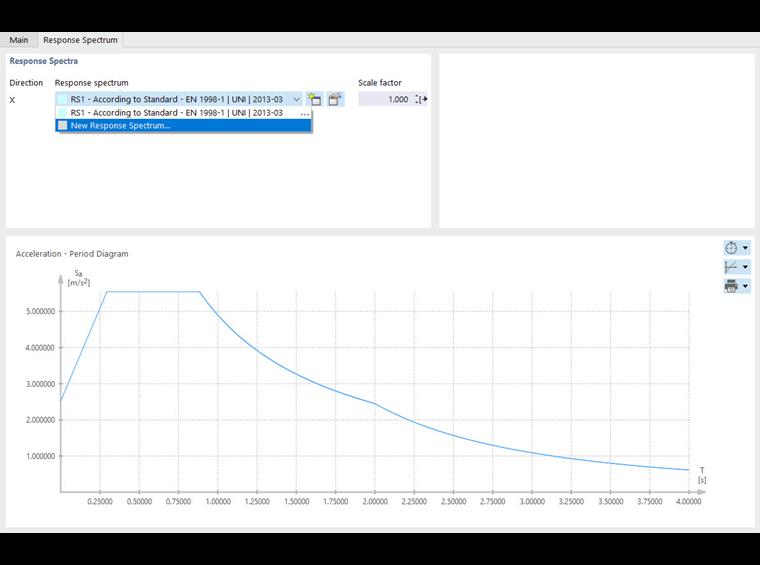

定义反应谱

在列表中选择一个现有的 反应谱 来计算目标位移。 您可以使用 按钮创建一个新的质谱图，然后使用 按钮对所选质谱图进行编辑。

与反应谱法不同，Pushover 分析适用于弹性谱法。 Pushover 分析可用于确定性能系数 q，从而影响反应谱法的设计谱。

1. /#

关于该寄存器的更多信息请参见章节 反应谱 。
