荷载系数时间曲线

用户可以通过使用时程曲线来定义荷载与时间的关系。 因此使用时程曲线进行时程分析取决于定义的静荷载。

模型中使用的荷载系数时间曲线可以在荷载系数时间曲线对话框中进行管理。

'新建荷载系数时间曲线'对话框

定义类型

在该对话框部分的列表中有两种定义类型可供选择：

• 用户定义
• 功能

其余对话框部分将根据定义类型进行调整。

用户定义

对于用户自定义的时间曲线，您可以在对话框的'时间和乘数'部分中以表格形式指定时间曲线的特征值。

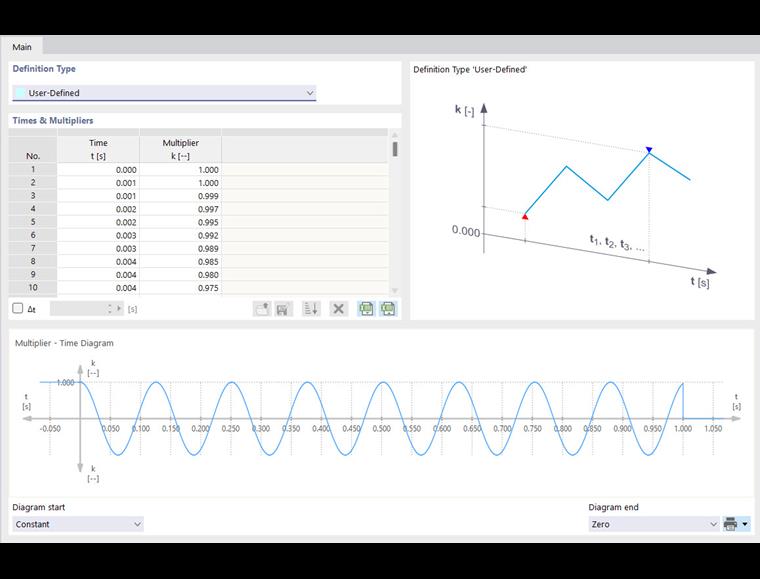

用户自定义荷载系数时间曲线

在表格中逐行输入'时间' t 和相应的'乘数' k。 用户可以选择输入行的顺序。 如果您想要添加位于已经定义的值之间的值对，

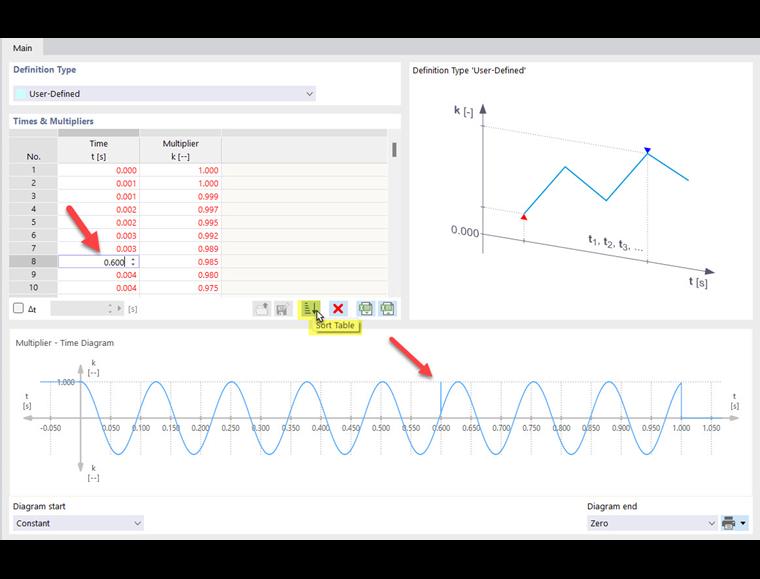

排序表格

使用 按钮可以删除所选表格行。

使用 按钮可以从Excel导入表格值。 点击 按钮，将用户自定义的荷载系数时间曲线导出到Excel。

将用户自定义的荷载系数时间曲线保存在库中并再次从库中导入的功能仍在开发中。 因此， 按钮被锁定。

如果时间间隔恒定，请勾选表格下方的_Δt复选框。 然后，在 右侧的输入栏中输入时间步长。 如果现在在表中输入乘数，则时间会自动按照_Δt步应用。 您可以随时调整步长_Δt ，以便输入具有不同时间步长的更多值对。 该功能的详细介绍请参阅 加速度时间曲线 chapter。

根据规范创建的图表在下部区域。 有关'图表开始'和'图表结束'的选项，请参阅函数部分。

功能

第二种定义类型允许您通过任何函数来定义荷载系数时间曲线。 时间保留参数t 。

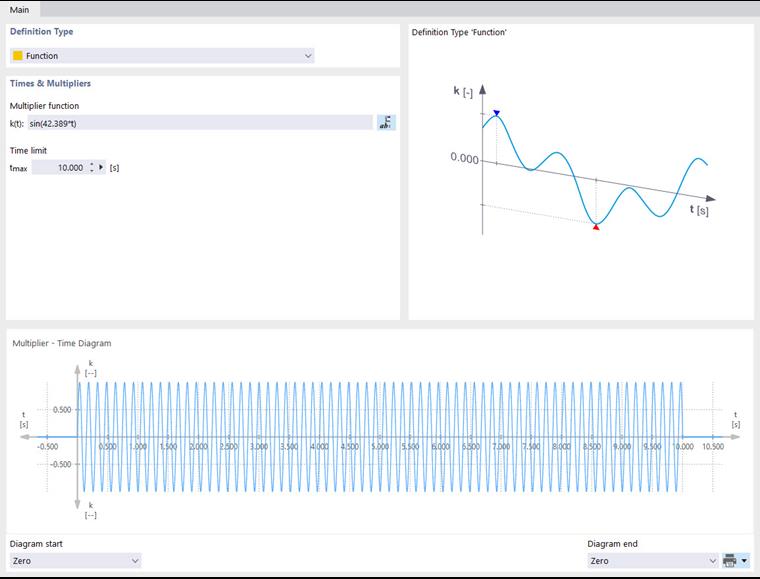

函数的时程曲线

在'乘数函数'栏中输入时间函数。 您可以像在主程序中一样使用所有运算符和函数（见主软件 RFEM 的公式]]手动）。 这种情况您也可以使用您在 RFEM 中输入定义的全局参数。 点击 按钮打开'编辑全局参数'对话框。

周期函数示例

f(t) = k1 · sin (ω1 · t + φ1) + k2 · sin (ω2 · t + φ2) + ...

'时限' t_max用于指定功能有效期的最长时间。 更改会立即应用到'乘数 - 时间曲线'中。

在图表下方，有两个选项可供选择：'图表开始'和'图表结束'。 如果该选项为 时程分析设置 或 时差 type。

指定图表起始图

'零'表示负数区域或如果 t > t_max中的所有值都设置为零。 如果您选择'恒定'，则会保留并继续第一个或最后一个图表值。 该选项对于例如线性曲线非常有用，可以使曲线以相同的倾角连续。
