结果(按面)

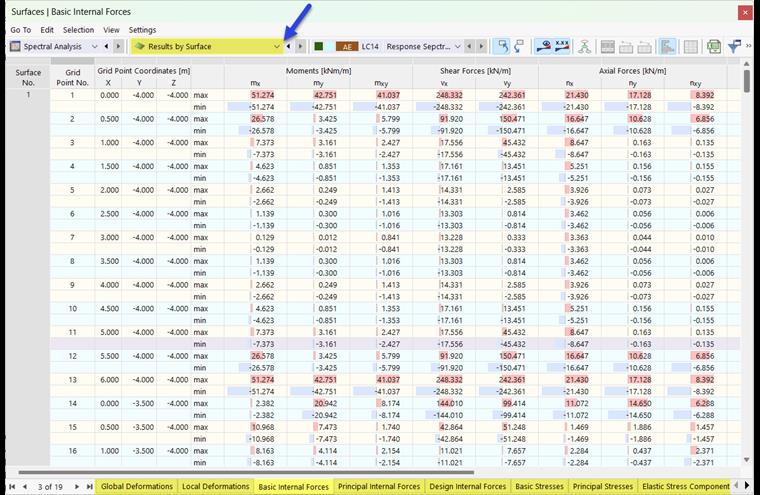

结果类别中的面(见图 反应谱分析结果子类别 ),列出在单个表格中的栅格点中的结果。面]]. 结果按面编号排序。

warp

面的变形既可以参照全局坐标轴,也可以参照局部坐标轴进行输出。 用户可以通过导航器中的'全局变形'和'面' → '局部变形'来控制图形的显示(见图 反应谱分析结果 )。 下表列出了'全局变形'和'局部变形'选项卡中相应的结果。

信息

面变形的结果类型详见章节 ]]#/en-US/downloads-and-information/documents/online-manuals/rfem-6/002713 变形]] RFEM 用户手册.

内力

面的内力有以下几种:

  • 基本内力: 沿面的局部坐标轴方向的内力和弯矩
  • 主内力: 沿面有限元网格的主轴方向的内力和弯矩
  • 内力设计值: 根据欧标的规定 [1] 得到的面内力和弯矩

在导航器'面' → '内力'中定义图形显示的结果类型。 面的内力分别在'基本内力'、'主内力'和'设计内力'选项卡中列出。

信息

面内力的结果类型详见章节 内力 RFEM手册中的 。

应力

面的应力可以分为以下四类:

  • 基本应力: 参照面的局部坐标系表达的应力
  • 主应力: 参照面的主轴坐标系表达的应力
  • 弹性应力部分: 来自弯矩和膜面力的应力分量
  • 等效应力: 按照 von Mises、Tresca、Rankine 或 Bach 基本应力组合

在导航器中的'面' → '应力'中可以定义图形显示的结果类型。 在表格中,面的应力分别在'基本应力'、'主应力'、'弹性应力'和'等效应力'选项卡中列出。

信息

面应力的结果类型详见章节 {%%\}#/en-US/downloads-and-information/documents/online-manuals/rfem-6/002715 应力 ]] RFEM 用户手册.

应变

面的应变分为四类:

  • 基本总应变: 沿面局部坐标轴方向的应变
  • 主应变: 沿面主轴方向的应变
  • 最大总应变: 各个方向上应变的极值
  • 等效总应变: von Mises、Tresca、Rankine 或 Bach 基本总应变的组合

在导航器中的'面' → '应变'中可以定义图形显示的结果类型。 在表格中,面的应变分别列在'基本总应变'、'主应变'、'最大总应变'和'等效总应变{$ $}。

信息

面应变的结果类型请参见面应变的]]一章#/en-US/downloads-and-information/documents/online-manuals/rfem-6/002716 应变]] RFEM 用户手册.

接触应力

对于设置了面支座的面, $}。

信息

面弹性基础的结果类型见章节 接触应力 RFEM手册中的 。


参考
  1. DIN V ENV 1992-1-1: 混凝土结构设计 - 第1部分: 建筑结构基础和应用规则 Beuth Publishing house GmbH
