反应谱

反应谱是一组单一质量振子 (EMS) 对特定系统激励的最大系统响应，例如各种地震记录的平均值。 EMS 具有相同的阻尼属性，但固有周期不同。 显示了单个 EMS 的最大系统响应与 EMS 固有周期的关系；这张图就是所谓的反应谱。

反应谱法在计算时间上具有很大的优势。 它也是各种建筑规范中规定的常用方法。 但是请注意，这是一种确定模型最大内力的近似方法。 关于反应谱法的详细信息例如参见 Wilson [1 ] 或 Tedesco [2 ]。

可以使用多峰态反应谱法进行分析。 您可以按照规范应用相关光谱，也可以按照用户自定义的方式创建光谱。 模型中使用的反应谱在反应谱对话框中管理。

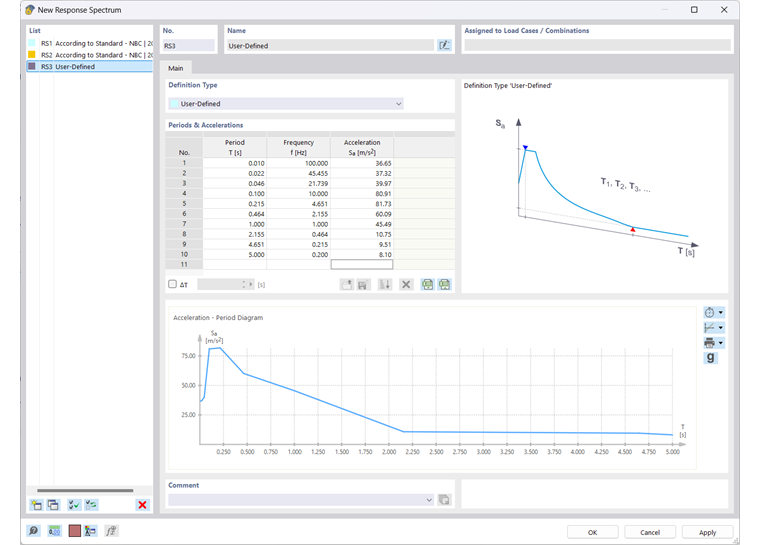

“新建反应谱”对话框

基本

在基本选项卡中，您可以指定反应谱的类型并定义参数。

定义类型

确定如何定义反应谱。 列表中有四种定义类型可供选择。

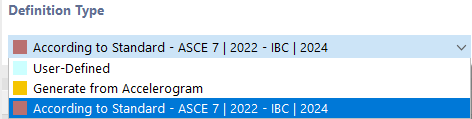

选择定义属性

用户自定义

如果您以用户自定义的方式描述反应谱，则可以在'周期和加速度'部分中指定特征值： 在表格中逐行输入周期 T 或频率 f 以及相关_的加速度 S。

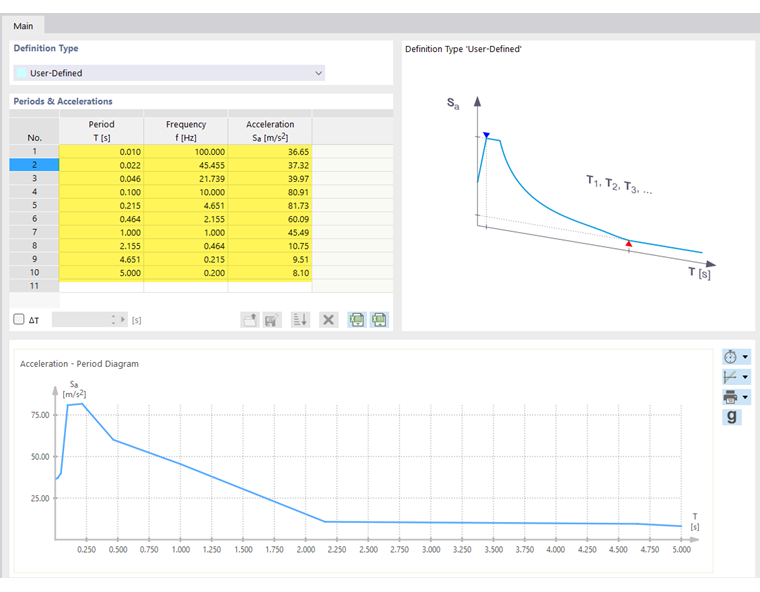

在表格中描述用户自定义的反应谱

您可以在表格中定义加速度-周期图或加速度-频率图。 输入的线的顺序可以是任意的。 通过这种方式，您可以随后添加位于已定义值之间的值对。

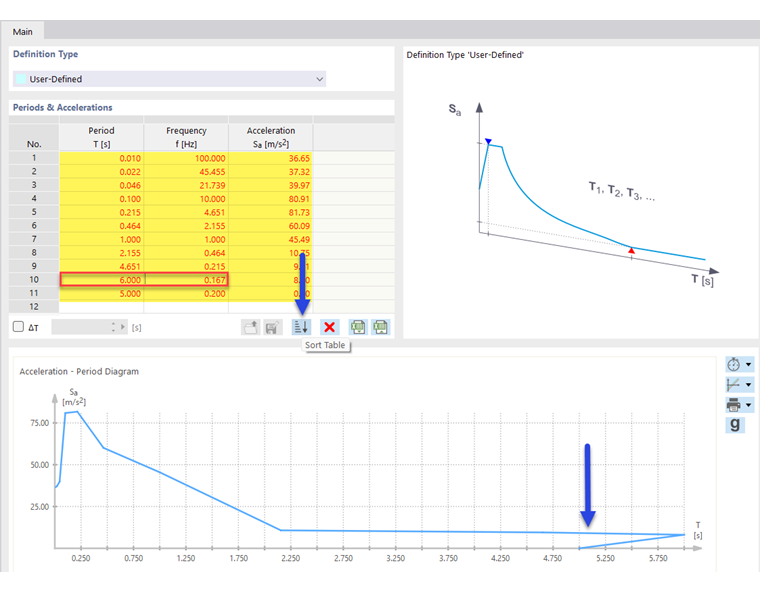

排序表格

使用 按钮可以删除所选的表格行。

通过按钮 可以从Excel导入图表的表格值。 点击 按钮，可以将自定义的反应谱导出到Excel中。

将用户定义的光谱存储在库中并从库中重新读取的功能仍在开发中。 因此按钮 被锁定。

如果值对之间有一个恒定的时间步长，则激活表格下方的复选框 Δ_T。 然后在 旁边的字段中输入周期步长。 如果您现在在表格中输入加速度，则时间会自动设置，步长为_ΔT 。 您可以随时调整步长_ΔT ，以便输入更多具有不同时间步长的值对。 该功能在 描述。

用户自定义系数 g

使用该选项，您可以手动定义反应谱的表格值，如第 用户定义 部分所述。 在表格' 周期和加速度 ' 中输入周期 T 或频率 f_的值以及相应的加速度 Sa。

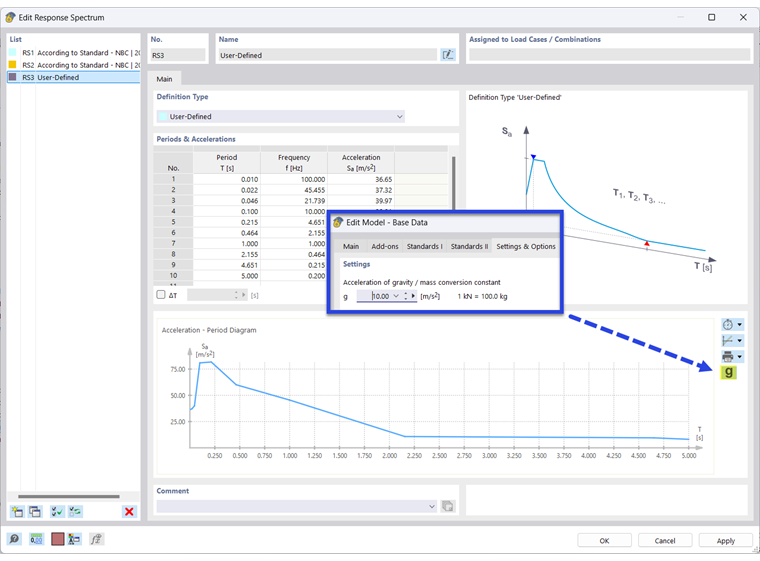

使用 g 系数用户自定义定义反应谱

加速度是无量纲的： 输入的每个值都会乘以存储在模型基本数据中的 g 系数（默认设置： g = 10 m/s²)。 如有必要，您可以在设置和选项 ]] 寄存器中调整重力加速度的值。

从加速度时间曲线生成

您可以从您为模型定义的 加速度曲线 中的任何一个生成反应谱，或者在对话框的此处新建一个。

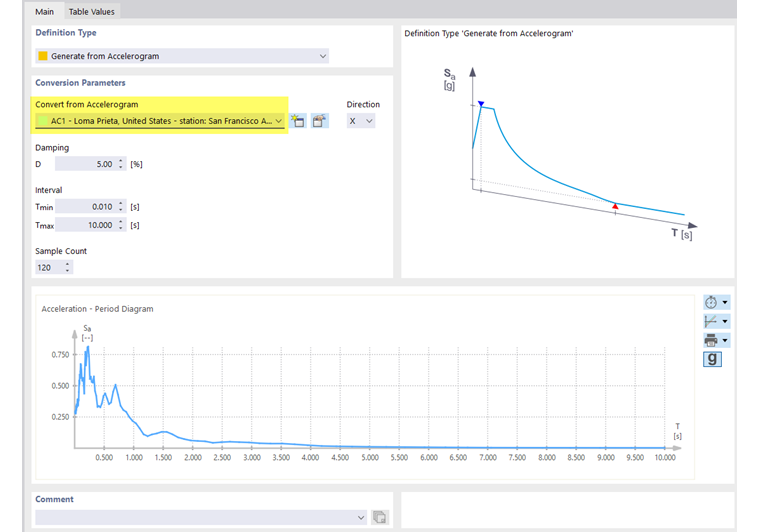

由加速度曲线生成反映谱

从列表中选择加速度曲线。 通过 按钮可以检查所选加速度曲线的参数，并在必要时进行调整。 使用按钮 ，您可以根据用户定义的标准或从image@030105#

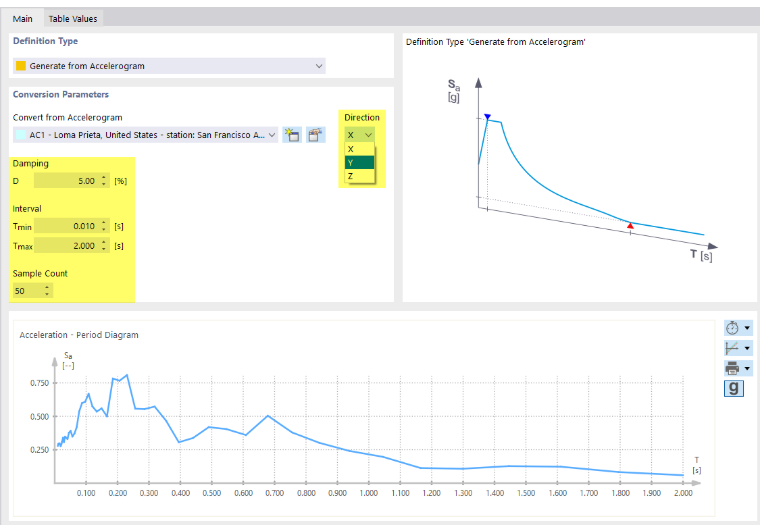

'转换参数'可以使用其他选项进行调整，通过该参数可以从加速度曲线中生成反应谱。 每次更改后，图表中的反应谱都会更新。 在寄存器的'表格值'中可以查看周期 T 和加速度 Sa_的值。

• 粘性'阻尼' D 是计算最大系统响应的单质量振子 (EMS) 组的阻尼。 粘性阻尼设置得越高，产生的加速度就越小。
• '间隔'描述了从最小时间 T_min作为第一个 EMS 到最大时间 T_max作为最后一个 EMS 的持续时间，在生成反应谱时应用。
• '样本数'表示最小和最大时间（周期）之间的步数。 您可以使用该值来影响生成的数据点的数量。 样本的数量也会影响基本加速度图的近似精度。

根据规范

您可以根据存储在标准中的参数生成反应谱。 您在基本模型数据的 规范 I 选项卡中指定的标准是预设的。

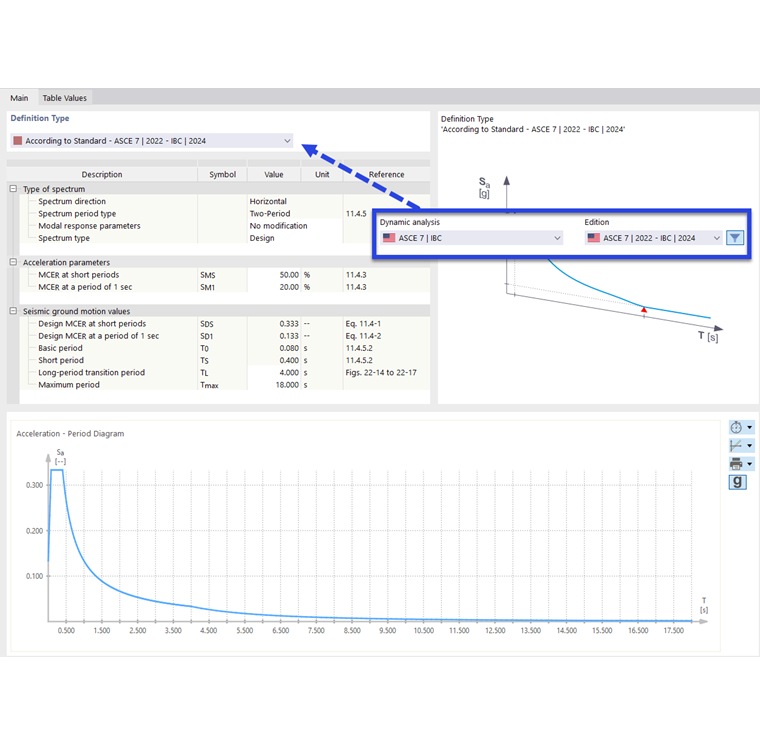

根据规范生成反应谱

如果更改一般数据的标准，则参数和标准值将根据规则集的规范进行调整。

如果在模型参数 中已经指定了建筑物的地理位置，则位置被应用。

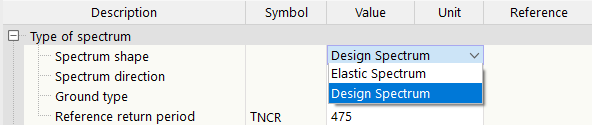

您可以在列表中选择或手动定义参数，具体取决于参数类型和标准。 许多规则集在使用延性系数 q 的线性设计谱和使用阻尼系数 η 的弹性反应谱之间进行区分。 使用列表确定 ' 谱形 '。

选择谱形状

'反应谱方向'控制着应用水平或垂直反应谱。

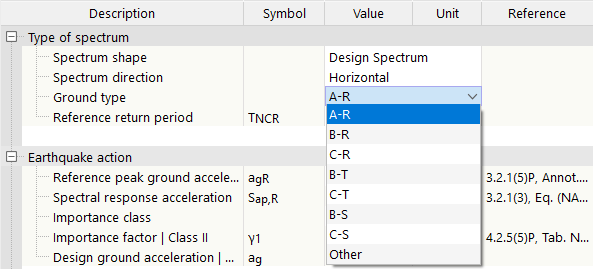

一些单元被固定的参数占据。 例如，根据 EN 1998-1 CEN，参数 S、T_B 、T_C和 T_D是从底土等级 A 到 E 确定的；值不能更改。 如果您仍想调整这些参数，请输入底土类别 其他。 该选项适用于多个标准。 它启用相关参数。

选择接地类型

图表

根据规范生成的反应谱图显示在下部。 图表的功能在描述。

表格值

只有在使用定义类型 从加速度图生成 生成反应谱时，表格值选项卡才可用。

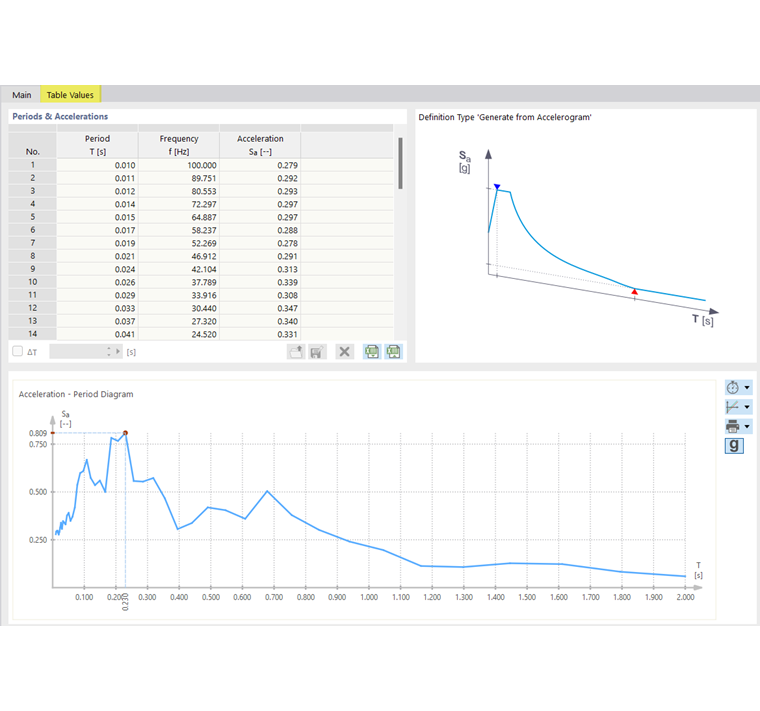

从加速度图生成的反应谱的表格值

在该寄存器中可以检查周期 T 的值以及相关的频率 f 和加速度_Sa。 该表格对应于在章节 用户自定义 中描述的反应谱的输入。 但是，无法编辑该表中的值。
