计算图表

计算结果可以随着时间的推移在计算图中显示。 表格中的'概览'类别下的'计算图'选项卡列出了您为当前荷载工况或荷载组合定义的所有计算图。

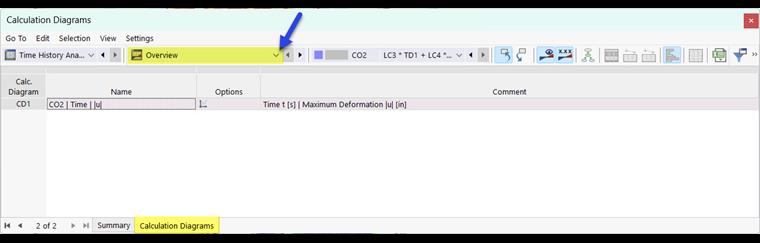

在表格类别“概述”中的计算图

在 RFEM 手册的

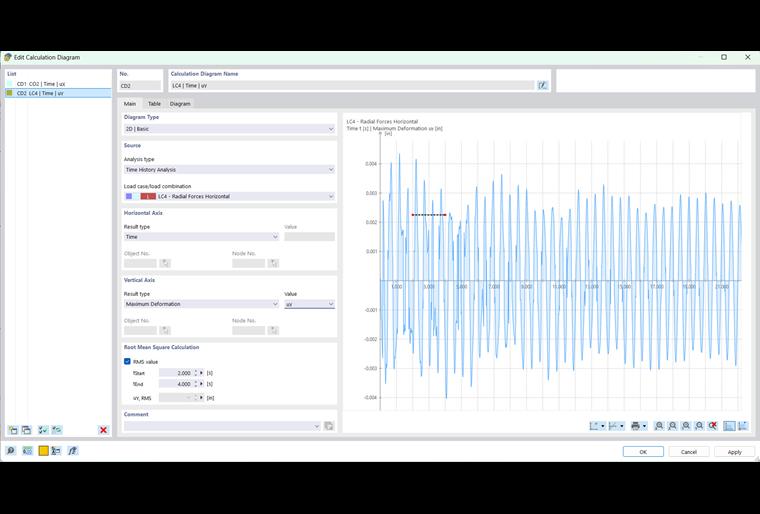

使用'选项'表格中的 按钮可以检查计算图表的参数。 出现'编辑计算图'对话框。 或者，使用导航器 - 数据中的'计算图'类别打开该对话框。

时程分析计算图

除了静力分析的结果类型外，该列表还提供了时程分析的特定选项：

• 节点 - 加速度
• 节点 - 速度
• 时间步
• 时间

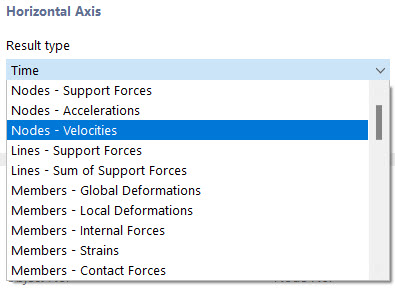

计算图结果类型的选择

如果勾选该复选框并指定了开始时间和结束时间，则可以显示均方根值 (SMV)。 QMW 的计算方法如下：

在指定时间之间的数据点用于计算。 用户的工作变量显示在计算图中，计算得出的值显示在输入数据的旁边。

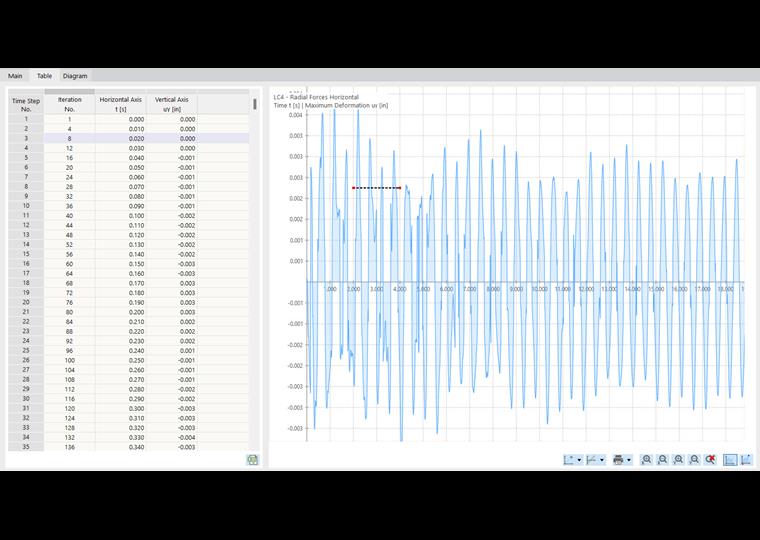

在'表格'选项卡中列出了在单个时间步和迭代中计算得出的值。

计算图中的表格值

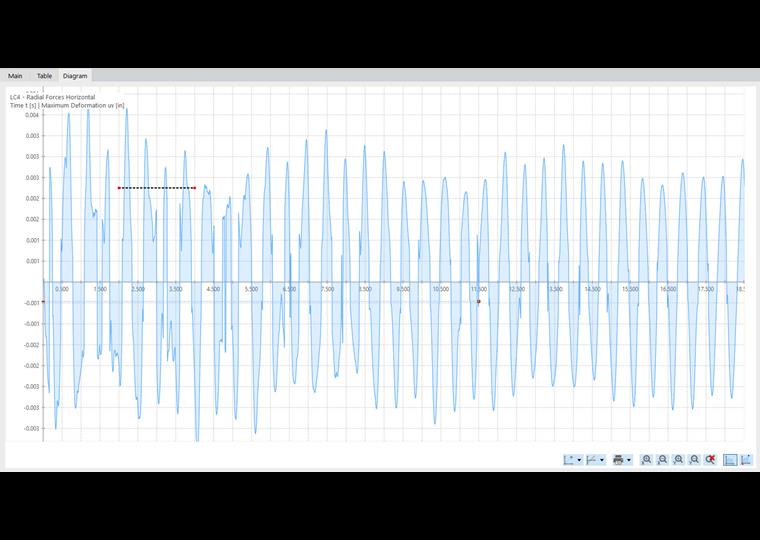

在'图'选项卡中可以放大显示计算图。

计算图放大
