结果(按面)

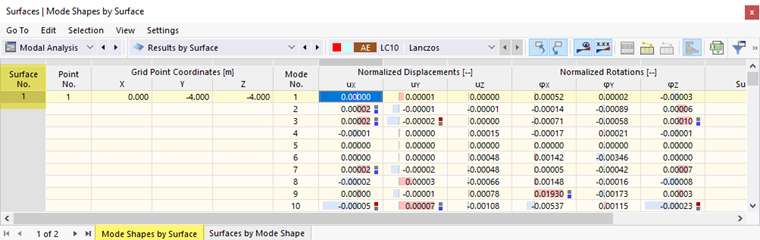

在表中的结果类别结果中(见图片 # extbookmark manual|图片036353|模态分析结果的子类别 #) 列出了振型的数值结果以及相关的归一化位移和转角,它们列在各个 #/de/downloads-und-infos/可以获得有关文档/在线手册/rfem-6/000040 面 的资料。 结果在'特征形式选项卡中按面编号排序。

由于缩放过程,归一化的位移和旋转是无量纲的。

信息

u 和 φ 的最大值取决于振型 ]] 的 [[ 002198 缩放比例。

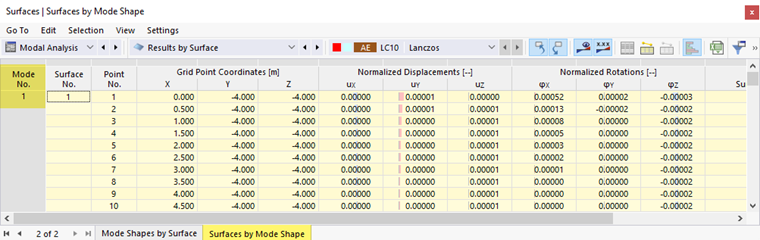

在寄存器 'Surfaces by eigenmode' 中,面的结果是根据本征模态排列的。

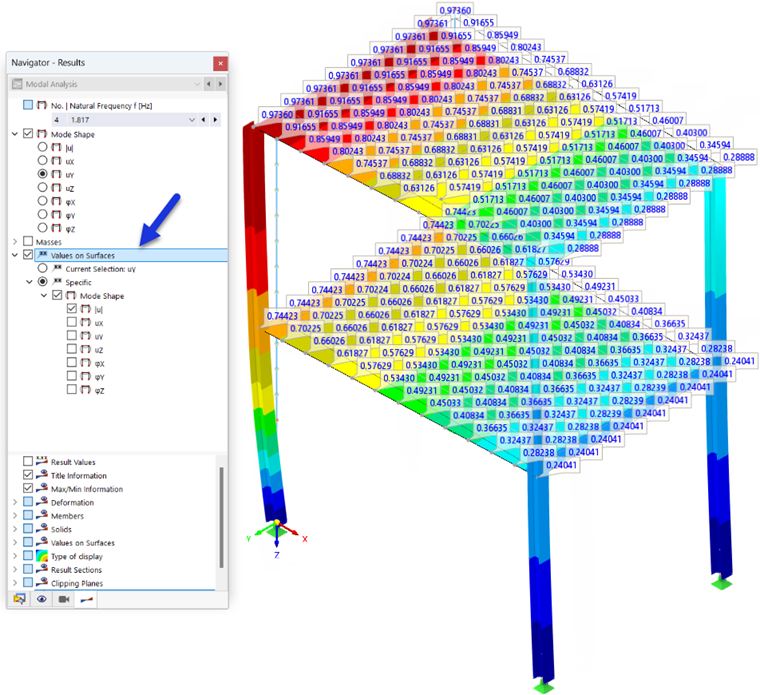

您也可以使用面的导航器类别以图形方式显示面的结果值。

如表中所示, 可用。
