计算图表显示器

计算图显示器使您可以直接显示节点随时间变化的结果,而无需事先定义一个或多个 {%|004113 计算图]]。 使用[选择]按钮可以访问该功能。 。

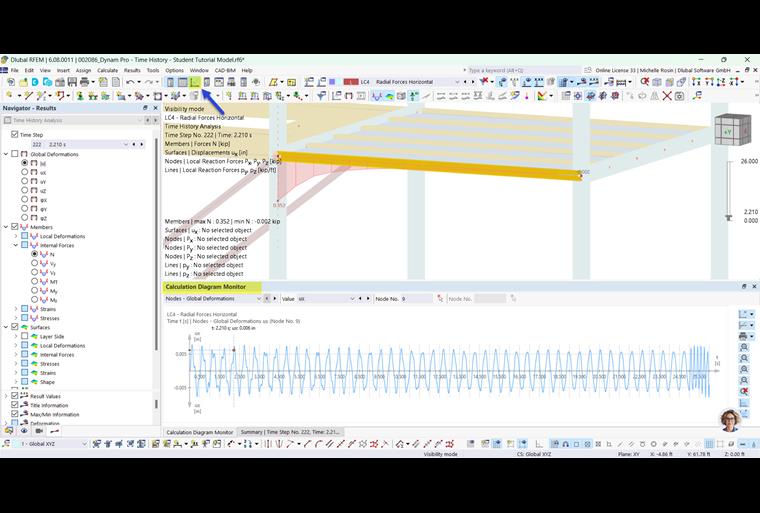

计算图显示器默认位于表格下方。 您可以通过使用鼠标拖动标题栏将其放置在适当的位置。 然后调整窗口的大小。

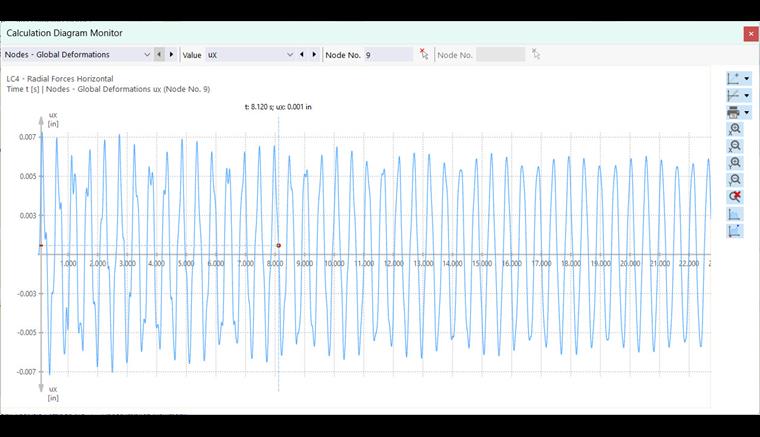

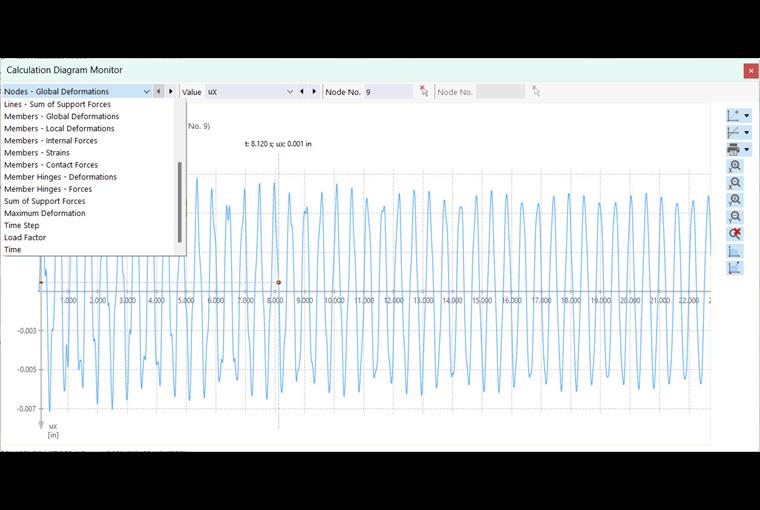

在左侧第一个列表中选择结果类型。 然后,在第二个列表('值')中,指定要显示哪些结果值。 输入相关节点的编号或使用按钮 单独选择 以图形方式显示在模型上

您可以使用右侧的按钮调整显示。 有关功能的介绍请参见章节 Antwortspektrum 章。

提示

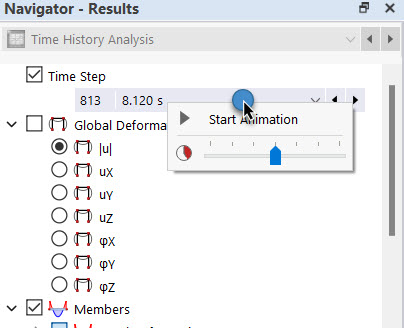

如果在导航器-结果中启动时间步的动画,则移动值也会沿图表显示。
