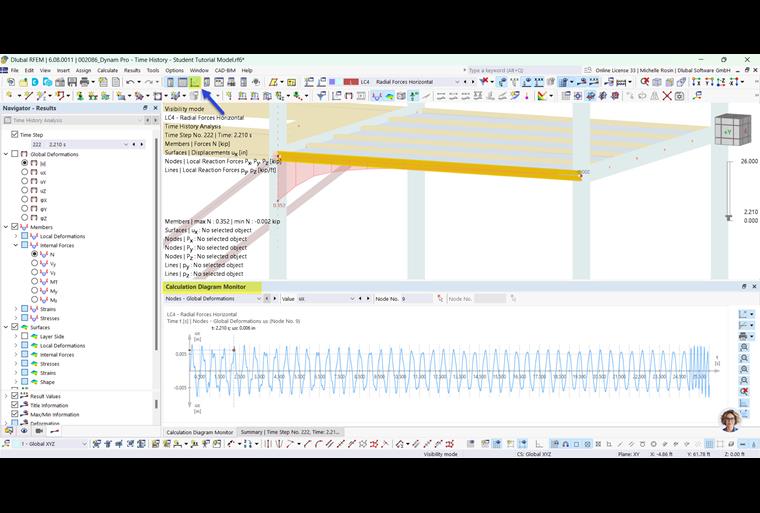

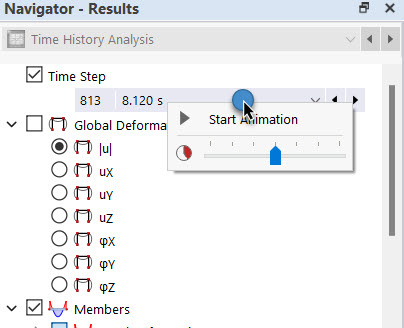

Monitor výpočtových diagramů umožňuje přímo zobrazit výsledky uzlu v závislosti na čase, aniž by bylo nutné předem definovat jeden nebo více výpočtových diagramů. Tuto funkci vyvoláme pomocí tlačítka [Vybrat] v panelu nástrojů.
Monitor výpočtového diagramu se standardně nachází pod tabulkou. Můžete ho umístit tak, že uchopíte jeho titulní pruh myší a posunete ho. Poté upravte velikost okna.

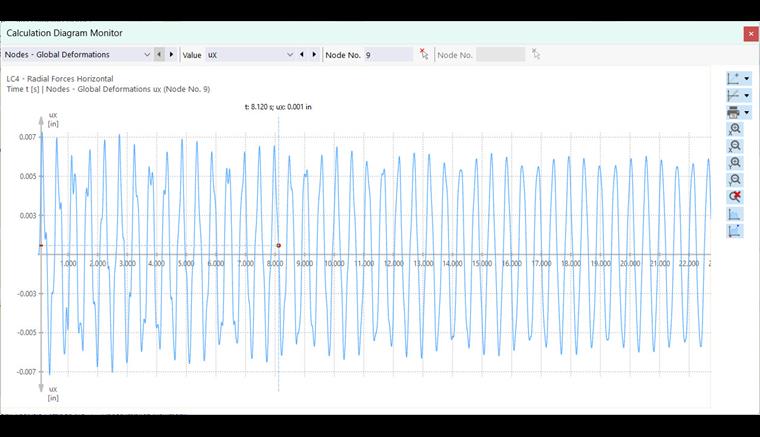

V prvním seznamu vlevo vyberte typ výsledku. Poté v druhém seznamu ('Value') zadejte, které hodnoty výsledků se mají zobrazit. Zadejte číslo příslušného uzlu nebo ho zadejte pomocí tlačítka
graficky na modelu.
Zobrazení lze upravit pomocí tlačítek vpravo. Funkce jsou popsány v kapitole Antwortspektrum kapitola.
