Akcelerogram

Záložka Akcelerogram je k dispozici, pokud jste nastavili typ analýzy #extbookmarkmanual|Typ analýzy|Časová analýza ❘ Akcelerogram#.

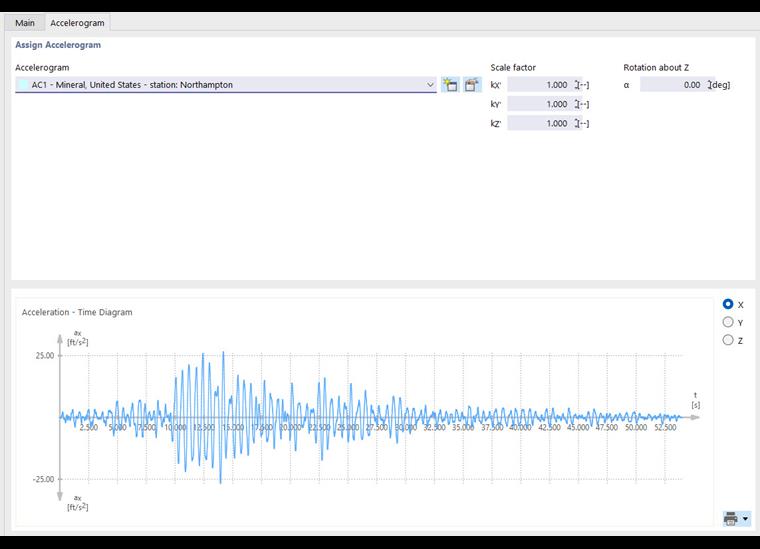

Zadejte akcelerogram

Přiřadit akcelerogram

V této sekci je třeba zadat akcelerogram, který obsahuje požadovaný záznam zemětřesení. Pokud jste již definovali jeden nebo více akcelerogramů, můžete je vybrat ze seznamu. Vytvořte nový akcelerogram pomocí tlačítka nebo upravte vybraný akcelerogram pomocí tlačítka .

Kromě toho je možné akcelerogram zvětšit nebo zploštit pomocí 'faktoru zvětšení' pro každý jednotlivý směr. Výsledek úpravy měřítka s obecným součinitelem k lze ověřit v následujícím diagramu.

Zadat lze také natočení okolo osy Z, při kterém se akcelerogram natočí o určitý úhel v rovině XY.

Graf

Ve spodní části se zobrazí importovaný časový diagram v grafické podobě. Při pohybu myší po grafu se zobrazí příslušná osa x a pořadnice. Pomocí kolečka myši lze přibližovat, levým tlačítkem myši posouvat diagram a dvojím kliknutím kolečkem myši obnovit celkový pohled na diagram.
