Po úspěšném výpočtu se zobrazí výsledky kombinace zatížení natlačením: V pracovním okně se zobrazují celkové deformace, v tabulce parametry pro posouzení posunem a také deformace, podporové síly a vnitřní síly uzlů a prutů. Výsledky analýzy posunu jsou tak plně integrovány do programového rozhraní RFEM nebo RSTAB.
Pracovní okno

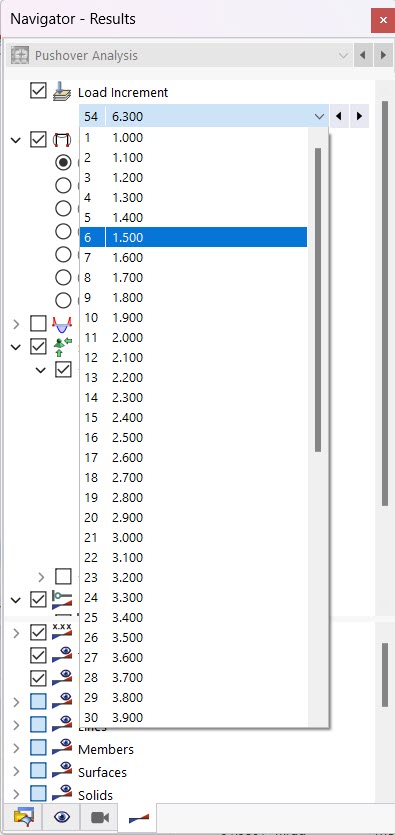

V horní části navigátoru ' Výsledky ' vybereme úroveň zatížení, která se má použít pro zobrazení výsledků. Mezi jednotlivými položkami lze přepínat také pomocí tlačítek
a
.
Pro grafické zobrazení výsledků jsou v navigátoru k dispozici všechny typy výsledků, které jsou k dispozici také pro statický zatěžovací stav. V závislosti na typu modelu to jsou například globální deformace, vnitřní síly na prutech a na plochách nebo podporové reakce. Typy výsledků pro objekty modelu jsou popsány v kapitole Výsledky příručky k programu RFEM. Dále lze v navigátoru kategorii ' Schválení ' určit, jaká kritéria výsledků se mají graficky zobrazit pro Plastické spoje .

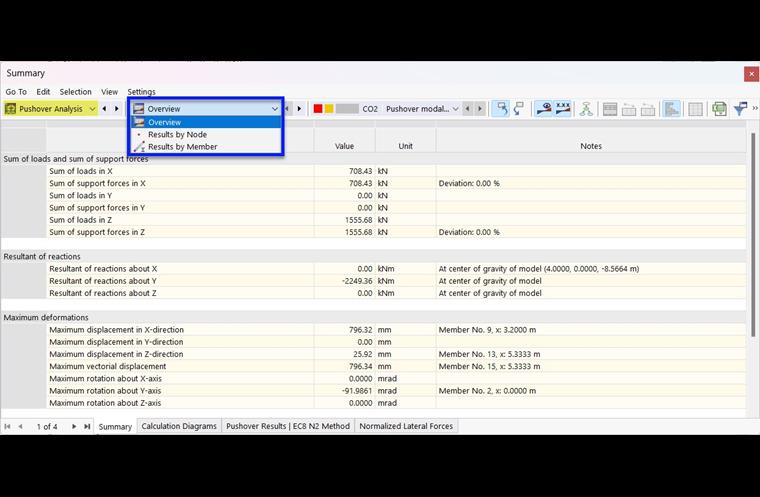

Při prohlížení výsledků kombinace zatížení odtlačením se automaticky zobrazí tabulky výsledků dynamické analýzy. Pomocí kategorií a podkategorií lze určit, jak se budou výsledky v tabulce zobrazovat (viz kapitola tables příručky k programu RFEM). Pro analýzu odtlačení máme k dispozici různé podkategorie. Jsou uvedeny v následujících kapitolách.
Možnosti pro vyhodnocení výsledků jsou obecně popsány v kapitole Vyhodnocení výsledků příručky k programu RFEM.
Jednotky a desetinná místa
Jednotky a desetinná místa lze upravit podle popisu v kapitole Jednotky a desetinná místa . Protože se jedná především o deformace, vnitřní síly, napětí a podporové síly, změní se jednotky v kapitole jednotky manuálu k programu RFEM popsané parametry relevantní kategorie 'Statická analýza'.
