Spektrum odezvy

V záložce Spektrum odezvy lze jednotlivým směrům buzení přiřadit spektra odezvy, ze kterých lze určit seizmické zatížení.

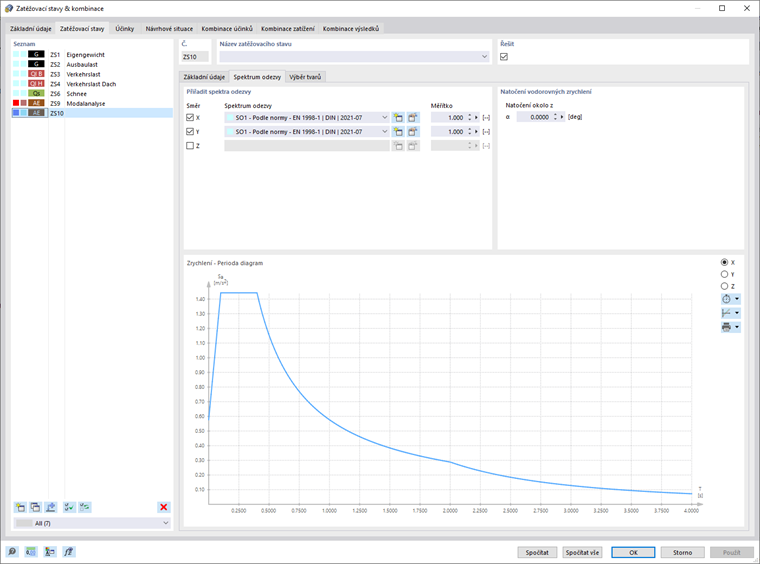

Zadejte spektra odezvy pro směry

Přiřadit spektra odezvy

V této kapitole je třeba stanovit, ve kterém směru globální osy působí spektrum odezvy a které spektrum je v každém případě relevantní. Pro jednotlivé směry buzení mohou být účinná různá spektra odezvy.

Musí být aktivován alespoň jeden 'směr'. Poté vyberte ze seznamu jedno ze stávajících spekter odezvy pro tento směr. Tlačítkem lze vytvořit nové spektrum a tlačítkem vybrané spektrum upravit.

Pro každý směr lze zadat 'koeficient měřítka', aby se spektrum odezvy zvětšilo nebo zploštilo. Výsledek změny měřítka lze zkontrolovat v diagramResponseSpectra diagram a v registru Výběr tvarů z tabulky. Zde jsou uvedeny hodnoty v diagramu v měřítku.

Natočení vodorovných zrychlení

Směr buzení lze otočit o úhel v rovině XY. Pokud má například spektrum odezvy vybudit model pod úhlem 45° okolo osy Z, aktivujte pro spektrum odezvy pouze směr X a zadejte úhel α jako 45°.

Graf

Ve spodní části je znázorněno spektrum odezvy při načítání. Výchozí graf je ' Graf zrychlení - perioda '. Pomocí tlačítek X, Y a Z napravo od diagramu lze určit, který směr se má zobrazit.

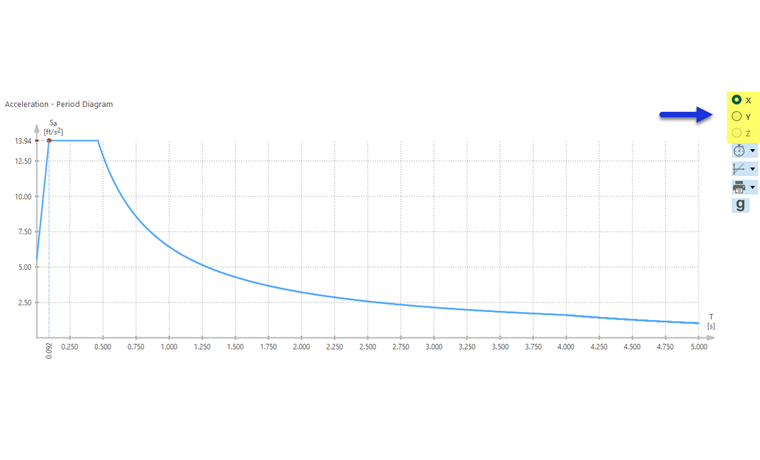

Vyberte směr pro 'Průběh zrychlení - perioda'

Pokud pohybujeme myší po grafu, zobrazí se příslušné úsečky a souřadnice. Pomocí kolečka myši lze zoomovat, levým tlačítkem myši posouvat diagram a poklepáním kolečkem myši obnovit celkový pohled na diagram.

Vodorovná osa: perioda nebo frekvence

Diagram lze zobrazit jako 'diagram zrychlení - perioda' nebo ' diagram zrychlení - frekvence '. Pomocí tlačítka se seznamem lze nastavit velikost osy vodorovné.

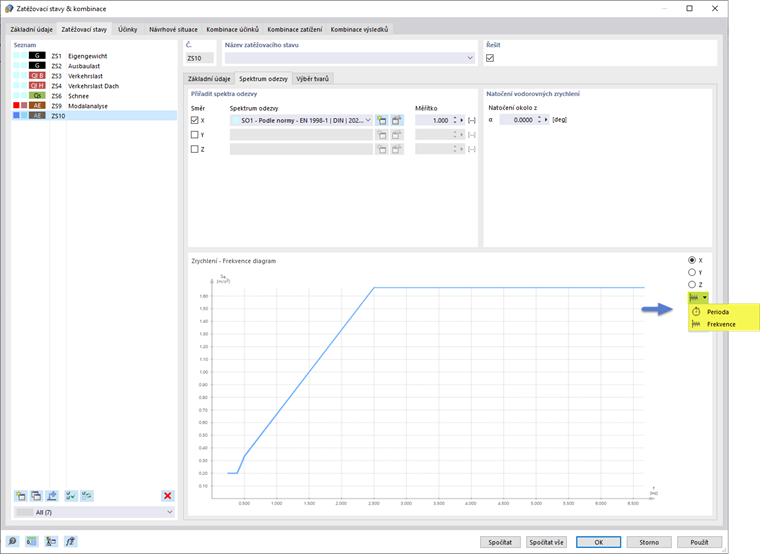

Zobrazit 'Průběh zrychlení - frekvence'

Zobrazení: lineární nebo logaritmické

Pro optimální zobrazení je možné lineární (lin) a logaritmické (log) dělení os. Pomocí tlačítka se seznamem jsou k dispozici následující možnosti:

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

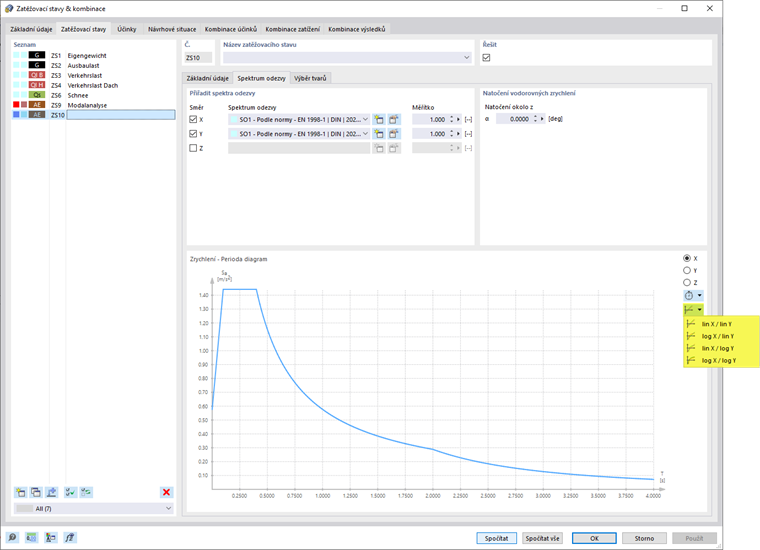

Zobrazovací diagram s logaritmickým dělením

Funkce tisku

Schéma lze také vytisknout. Máte následující možnosti:

• Přímo na tiskárnu
• V tiskovém protokolu
• Tisk grafiky do PDF
• Tisk grafiky do schránky
• Tisk grafiky do souboru

Vytisknout diagram

Tisk grafiky je popsán v kapitole Grafika příručky k programu RFEM.
