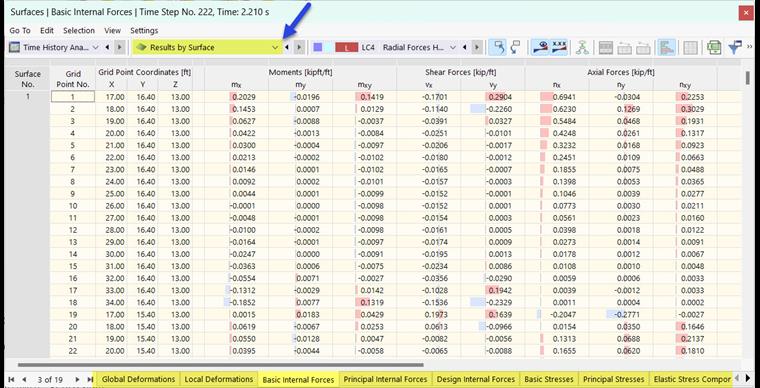

Kategorie výsledků v tabulce Výsledky po plochách uvádí číselné výsledky, které jsou k dispozici v bodech rastru jednotlivých [[#/cs/stahovani-a-informace/dokumenty/online-manualy/rfem-6/000040 plochy %\}. Výsledky jsou seřazeny podle čísla ploch.
Deformace
Deformace ploch se zobrazí ve vztahu ke globálním osám i lokálním osám plochy. Grafické zobrazení lze nastavit v navigátoru kategorií 'Globální deformace' a 'Plochy' → 'Lokální deformace'. V tabulce jsou uvedeny příslušné výsledky v záložkách 'Globální deformace' a 'Lokální deformace'.
Vnitřní síly
Vnitřní síly na plochách jsou rozděleny do tří kategorií:
- Základní vnitřní síly: vnitřní síly ve směru os plochy
- Hlavní vnitřní síly: vnitřní síly ve směru hlavních os
- Návrhové vnitřní síly: vnitřní síly podle DIN V ENV 1992-1-1, [1], přílohy 2, A 2.8 a A 2.9
Typ výsledků pro grafické zobrazení zadáme v navigátoru kategorie 'Plochy' → 'Vnitřní síly'. Vnitřní síly na plochách jsou uvedeny v záložkách 'Základní vnitřní síly', 'Hlavní vnitřní síly' a 'Návrhové vnitřní síly'.
Napětí
Plošná napětí se dělí do čtyř kategorií:
- Základní napětí: napětí ve směru os plochy
- Hlavní napětí: napětí ve směru hlavních os
- Složky pružného napětí: Složky napětí od ohybových momentů a membránových sil
- Srovnávací napětí: Kombinace základních napětí podle von Misese, Trescy, Rankina nebo Bacha
Typ výsledků pro grafické zobrazení zadáme v navigátoru kategorie 'Plochy' → 'Napětí'. V tabulce jsou napětí na plochách uvedena v záložkách 'Základní napětí', 'Hlavní napětí', 'Složka pružného napětí' a 'Srovnávací napětí'.
poměrná přetvoření
Přetvoření ploch se dělí do čtyř kategorií:
- Základní celková přetvoření: přetvoření ve směru os plochy
- Hlavní celková přetvoření: přetvoření ve směru hlavních os
- Maximální celková přetvoření: extrémní hodnoty přetvoření
- Srovnávací celková přetvoření: Kombinace základních celkových přetvoření podle von Misese, Trescy, Rankina nebo Bacha
Typ výsledků pro grafické zobrazení zadáme v navigátoru kategorie 'Plochy' → 'Přetvoření'. V tabulce jsou uvedena přetvoření ploch v záložkách 'Základní celková přetvoření', 'Hlavní celková přetvoření', 'Maximální celková přetvoření' a 'Srovnávací celková přetvoření' $}.
Typ kontaktního
Pro plochy s plošnou podporou lze použít {$ Zobrazit kontaktní napětí'.
