Результаты по поверхностям

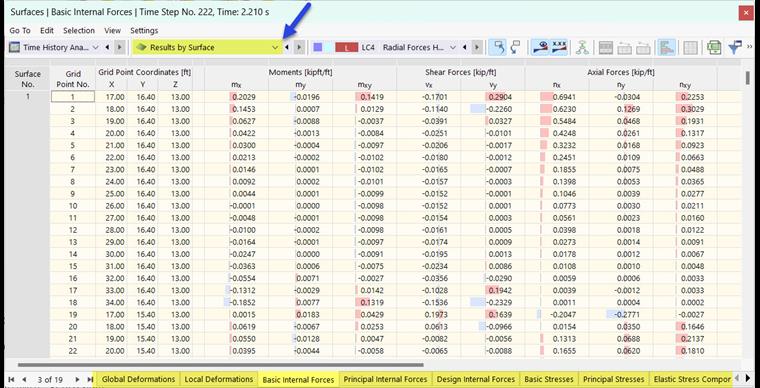

В категории результатов таблицы «Результаты по поверхностям» перечислены численные результаты, доступные в точках сетки отдельных Surfaces. Результаты сортируются по номеру поверхности.

основа

Деформации поверхностей выводятся в отношении общих осей, а также местных осей поверхности. Можно управлять графическим отображением с помощью навигатора категорий 'Общие деформации' и 'Поверхности' → 'Местные деформации'. В таблице приведены соответствующие результаты во вкладках 'Общие деформации' и 'Местные деформации'.

Инфо

Типы результатов деформаций поверхности описаны в главе Деформации Руководство пользователя RFEM.

Внутренние силы

Внутренние силы поверхности подразделяются на три категории:

  • Основные внутренние силы: внутренние силы и моменты в направлении осей поверхности
  • Главные внутренние силы: внутренние силы и моменты в направлении главных осей
  • Расчетные внутренние силы: внутренние силы по норме DIN V ENV 1992-1-1 {%://#Refer [1]]] приложение 2, A 2.8 и A 2.9

В навигаторе категории 'Поверхности' → 'Внутренние силы' задайте тип результата для графического изображения. В таблице приведены внутренние силы поверхности во вкладках 'Основные внутренние силы', 'Основные внутренние силы' и 'Расчетные внутренние силы'.

Инфо

Типы результатов для внутренних сил поверхности описаны в главе {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/002714 Внутренние силы]] руководства RFEM.

Напряжение

Напряжения поверхности можно разделить на четыре категории:

  • Основные напряжения: напряжения в направлении осей поверхности
  • Главные напряжения: напряжения в направлении главных осей
  • Компоненты упругого напряжения: Составляющие напряжения от изгибающих моментов и мембранных сил
  • Эквивалентные напряжения: Сочетание основных напряжений по фон Мизесу, Треске, Ранкину или Баху

Задайте тип результата для графического изображения в навигаторе категории 'Поверхности' → 'Напряжения'. В таблице напряжения поверхностей перечислены во вкладках 'Основные напряжения', 'Главные напряжения', 'Упругая составляющая напряжения' и 'Эквивалентные напряжения'.

Инфо

Типы результатов поверхностных напряжений описаны в главе Напряжения Руководство пользователя RFEM.

деформации

Деформации поверхности можно разделить на четыре категории:

  • Основные общие деформации: деформации в направлении осей поверхности
  • Главные общие деформации: деформации в направлении главных осей
  • Максимальные общие деформации: экстремальные значения деформаций
  • Эквивалентные общие деформации: Сочетание основных общих деформаций по фон Мизесу, Треске, Ранкину или Баху

Задайте тип результата для графического изображения в навигаторе категории 'Поверхности' → 'Деформации'. В таблице деформации поверхностей перечислены во вкладках 'Основные общие деформации', 'Главные общие деформации', 'Максимальные общие деформации' и 'Эквивалентные общие деформации'.

Инфо

Типы результатов для деформаций поверхности описаны в главе Деформации Руководство пользователя RFEM.

Тип

Для поверхностей, оснащенных опорой поверхности, можно использовать {$ Изобразить }контактные напряжения'.

Инфо

Типы результатов упругих оснований поверхности описаны в главе Контактные напряжения руководства RFEM.


Ссылки
  1. DIN V ENV 1992-1-1: Расчет железобетонных конструкций - Часть 1: Основы применения и правила применения в строительстве. Издательский дом Beuth GmbH
